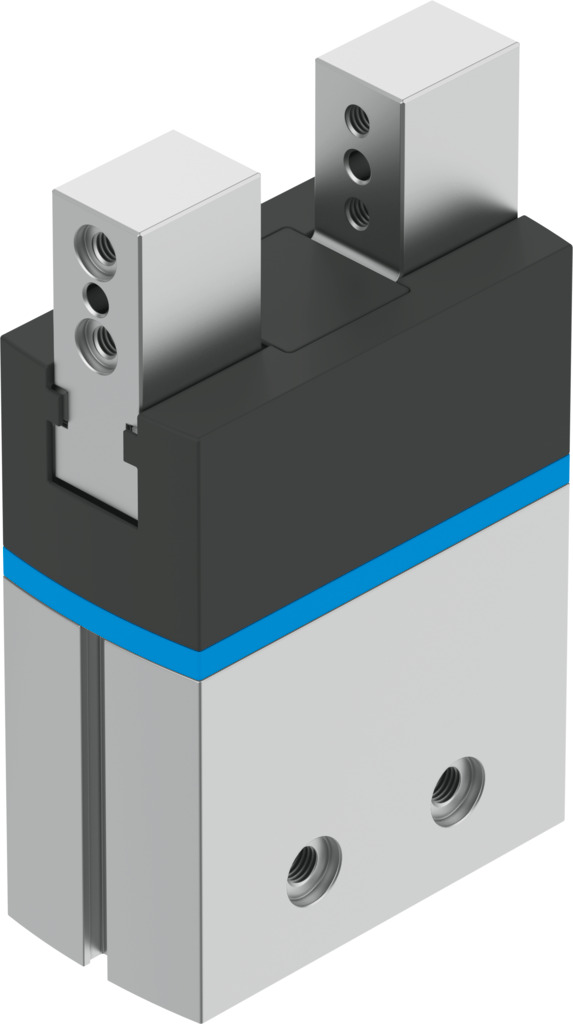

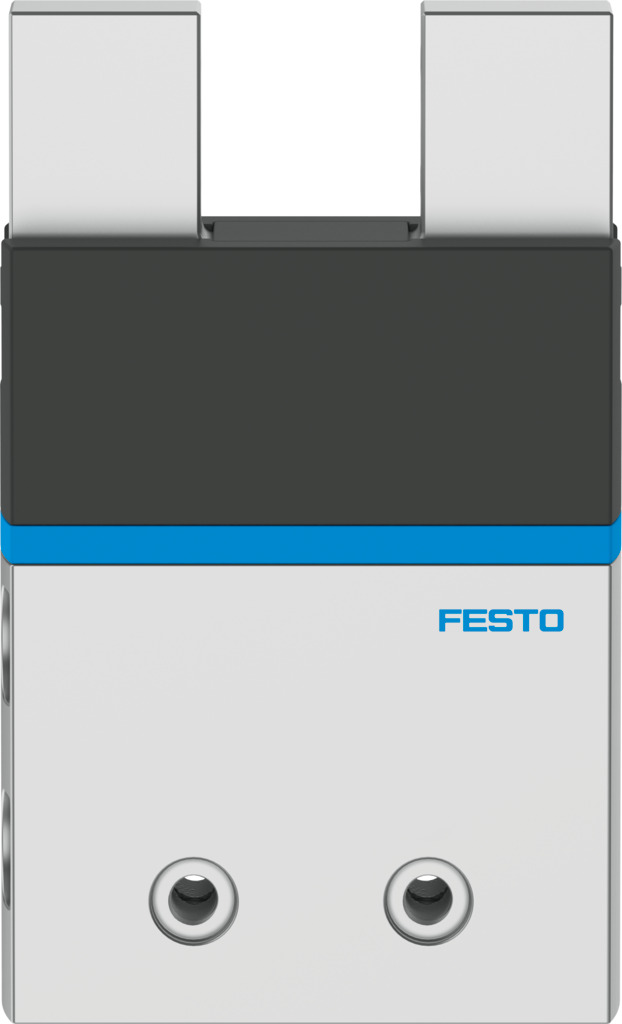

Параллельный захват
DHPS-35-A-NC
1254054Цена: 91 190 ₽
| Резервное усилие захвата | Во время закрытия |
| Определение местоположения | С помощью бесконтактного переключателя |
| Ход каждой губки захвата | 12,5 мм |
1
Загрузки
| Температура окружающей среды | 5 °C ... 60 °C |
| Класс коррозионной стойкости CRC | 1 - Низкое коррозионное напряжение |
| Дизайн | Рычаг... Принудительная последовательность движений, управляемая пилотом |
| Приводная система | Пневматический |
| Резервное усилие захвата | Во время закрытия |
| Функция захвата | Параллель |
| Руководство | Направляющая подшипника скольжения |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA24364-B2-L |
| Интервал смазывания направляющих компонентов | 10 Мой SP |
| Момент инерции массы | 12,726 кгсм2 |
| Материал крышки колпачка | Для |
| Губки для захвата материала | Высоколегированная нержавеющая сталь |
| Материал корпуса | Твердый анодированный кованый алюминиевый сплав |
| Максимальный угловой зазор между челюстями захвата ax, ay | 0,5 град |
| Максимальное усилие на зажимной губке Fz статическое | 450 Н |
| Максимальный зазор в зажимной губке Sz | 0,02 мм |
| Максимальная масса на внешний захватный палец | 450 г |
| Максимальная рабочая частота захвата | 2 Гц |
| Максимальная точность замены | 0,2 мм |
| Максимальный крутящий момент на захвате Mx статический | 50 Нм |
| Максимальный крутящий момент на захвате Мой статический | 50 Нм |
| Максимальный крутящий момент на захвате, Mz статический | 50 Нм |
| Минимальное время закрывания при давлении 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм) | 99 мс |
| Минимальное время открывания при давлении 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм) | 131 мс |
| Режим работы | Двойного действия |
| Монтажное положение | необязательный |
| Примечание по материалам | Соответствует требованиям RoHS |
| Примечание по эксплуатационной и пилотной среде | Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой). |
| Количество захватных губок | 2 |
| Рабочая среда | Сжатый воздух до ISO 8573-1:2010 [7:4:4] |
| Рабочее давление | 0,4 МПа ... 0,8 МПа |
| Пневматическое соединение | G1/8 |
| Определение местоположения | С помощью бесконтактного переключателя |
| Вес продукта | 1345 г |
| Точность повторения, захват | 0,02 мм |
| Вращательно симметричный | 0,2 мм |
| Размер | 35 |
| Ход каждой губки захвата | 12,5 мм |
| Пригодность для производства литий-ионных аккумуляторов | Металлы, содержащие более 5% меди по массе, не допускаются к использованию. Исключение составляют печатные платы, кабели, электрические штекерные разъемы и катушки |
| Символ | 00991895 |
| Тип крепления | Либо: ... С помощью внутренней резьбы и центрирующей втулки |
-
