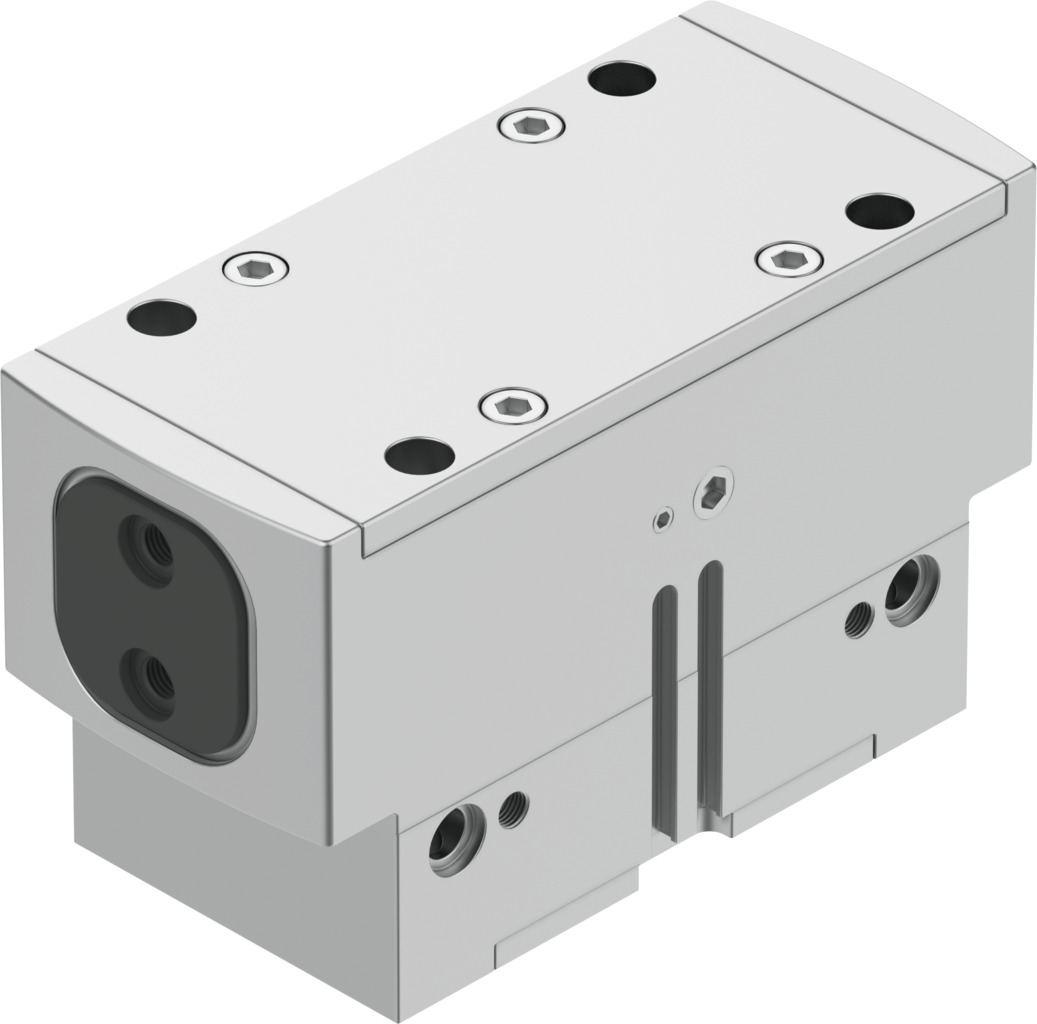

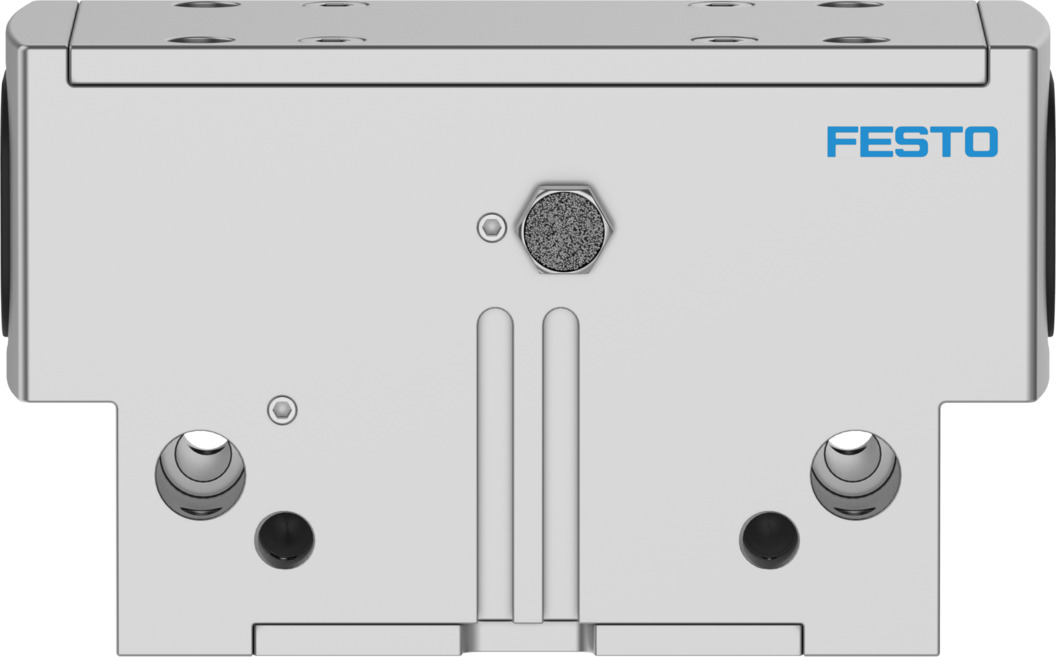

Параллельный захват
HGPD-63-A
1132954Цена: 217 910 ₽
| Резервное усилие захвата | Никто |
| Усилие захвата на зажимную губку при смыкании 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм) | 928 Н |
| Определение местоположения | С помощью бесконтактного переключателя |
| Ход каждой губки захвата | 16 мм |
1
| Температура окружающей среды | 5 °C ... 60 °C |
| Класс коррозионной стойкости CRC | 2 - Умеренное коррозионное напряжение |
| Степень защиты | Степень защиты IP65 |
| Дизайн | Клиновидный привод... Принудительная последовательность движений, управляемая пилотом |
| Приводная система | Пневматический |
| Резервное усилие захвата | Никто |
| Усилие захвата на зажимную губку при смыкании 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм) | 928 Н |
| Усилие захвата на зажимную губку, при открывании, 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм) | 967 Н |
| Функция захвата | Параллель |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA24364-B2-L |
| Интервал смазывания направляющих компонентов | 5 Мой SP |
| Момент инерции массы | 80,33 кгсм2 |
| Материал крышки колпачка | Высоколегированная нержавеющая сталь |
| Губки для захвата материала | Закаленная сталь |
| Материал корпуса | Анодированный алюминий |
| Максимальный угловой зазор между челюстями захвата ax, ay | 0,1 град |
| Максимальное усилие на зажимной губке Fz статическое | 3000 Н |
| Максимальный зазор в зажимной губке Sz | 0,02 мм |
| Максимальная масса на внешний захватный палец | 1340 г |
| Максимальная рабочая частота захвата | 2 Гц |
| Максимальная точность замены | 0,2 мм |
| Максимальный крутящий момент на захвате Mx статический | 120 Нм |
| Максимальный крутящий момент на захвате Мой статический | 80 Нм |
| Максимальный крутящий момент на захвате, Mz статический | 65 Нм |
| Минимальное время закрывания при давлении 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм) | 162 мс |
| Минимальное время открывания при давлении 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм) | 150 мс |
| Режим работы | Двойного действия |
| Монтажное положение | необязательный |
| Примечание по материалам | Соответствует требованиям RoHS |
| Примечание по эксплуатационной и пилотной среде | Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой). |
| Количество захватных губок | 2 |
| Рабочая среда | Сжатый воздух до ISO 8573-1:2010 [7:4:4] |
| Рабочее давление | 3 бар ... 8 бар |
| Рабочее давление заблокированного воздуха | бар ... 0,5 бар |
| Пневматическое соединение | G1/8 |
| Пневматическое соединение с заблокированным воздухом | М5 |
| Определение местоположения | С помощью бесконтактного переключателя |
| Вес продукта | 3365 г |
| Точность повторения, захват | 0,05 мм |
| Вращательно симметричный | 0,2 мм |
| Размер | 63 |
| Ход каждой губки захвата | 16 мм |
| Символ | 00991894 |
| Общее усилие захвата при смыкании 0,6МПа (6 бар, 87 фунтов на квадратный дюйм) | 1856 год н. э. |
| Общее усилие захвата при открывании 0,6МПа (6 бар, 87 фунтов на квадратный дюйм) | 1935 год н.э |
| Тип крепления | Либо: ... С помощью внутренней резьбы и центрирующей втулки |
-
