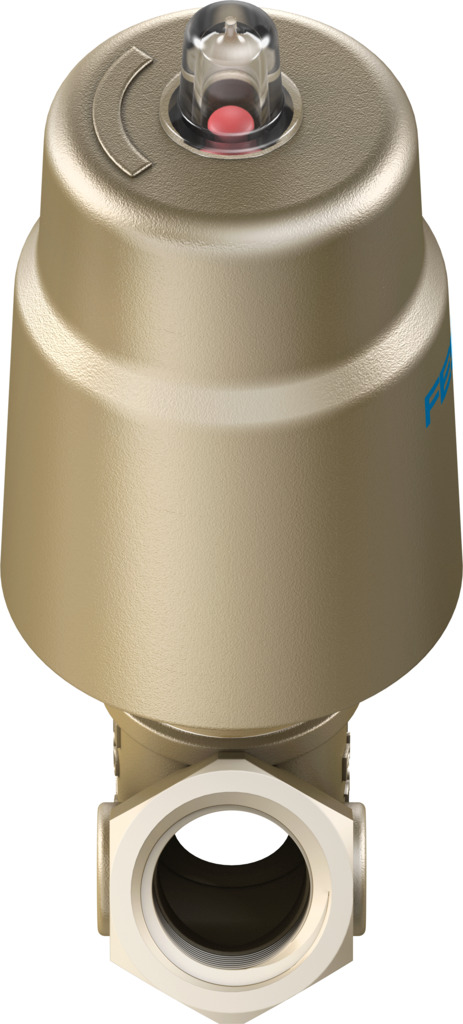

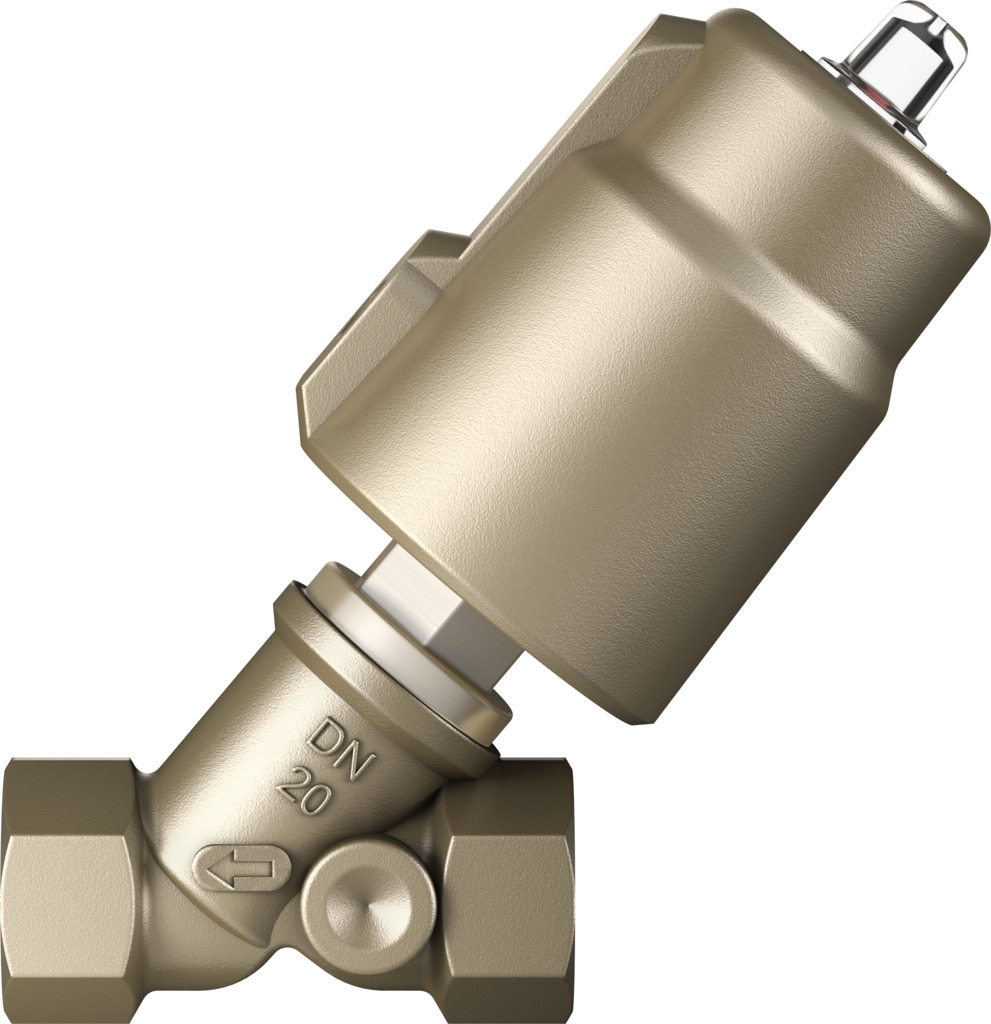

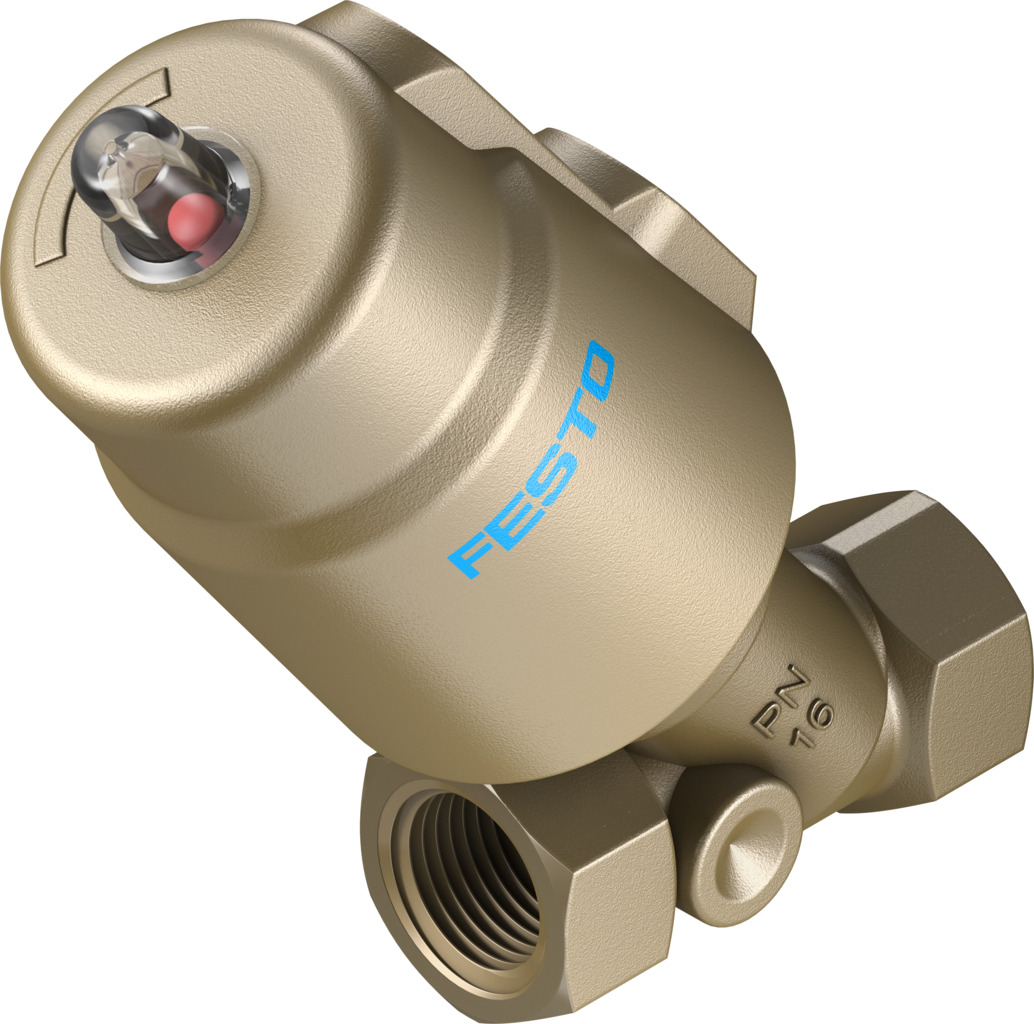

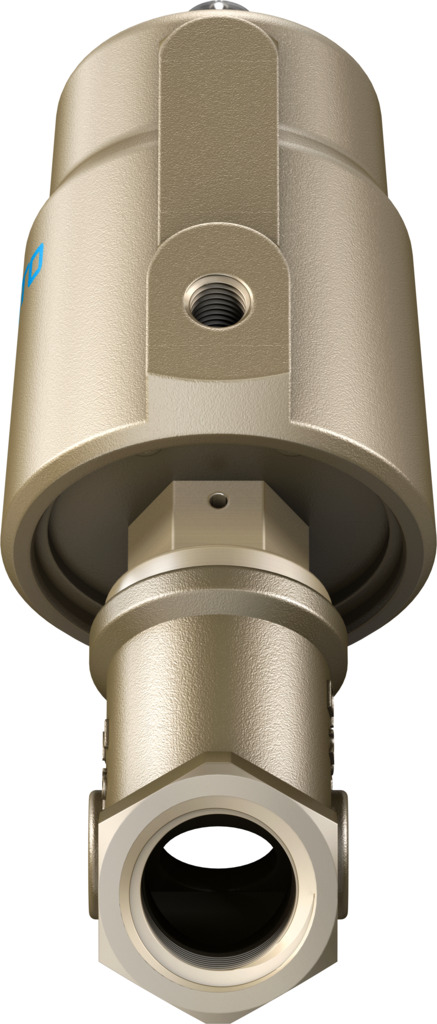

Угловой седельный клапан

VZXF-L-M22C-M-A-N34-160-H3B1-50-16

1002535

Цена: 8 980 ₽

Скорость потока, Кв 6,7 м3/ч
Линейное подключение Резьбовое соединение 3/4 NPT в соответствии с ANSI/ASME B 1.20.1
Среднее давление МПа ... 1,6 МПа
Номинальный размер 16 мм
1
Загрузки
Угловой седельный клапан
Угловой седельный клапан
Угловой седельный клапан
Угловой седельный клапан
Угловой седельный клапан
Угловой седельный клапан
Температура окружающей среды -10 °C ... 60 °C
Класс коррозионной стойкости CRC 1 - Низкое коррозионное напряжение
Дизайн Тарельчатый клапан с поршневым приводом
Направление потока Над седлом клапана для газообразных сред
Функция выпуска отработанного воздуха Без возможности регулирования расхода
Направление потока Необратимый
Скорость потока, Кв 6,7 м3/ч
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA24364 зона III
Линейное подключение Резьбовое соединение 3/4 NPT в соответствии с ANSI/ASME B 1.20.1
Материал корпуса привода Латунь
Номер материала корпуса технологического клапана CC499K (СС499К)
Корпус технологического клапана из материала Оружейный металл (красная латунь)
Уплотнение седла из материала ПТФЭ
Материальное уплотнение шпинделя Нитрильный каучук
Максимальная вязкость 600 мм2/с
Температура среды -10 °C ... 80 °C
Средний Пар... Инертные газы
Среднее давление МПа ... 1,6 МПа
Монтажное положение необязательный
Номинальное давление PN 16
Номинальный размер 16 мм
Примечание по материалам Соответствует требованиям RoHS
Рабочая среда Сжатый воздух до ISO 8573-1:2010 [7:4:4]
Рабочее давление 0,6 МПа ... 1 МПа
Пневматическое соединение Внутренняя резьба G1/8
Вес продукта 1300 г
Принцип герметизации Мягкий
Символ 00991367
Тип приведения в действие Пневматический
Тип крепления Встроенная установка
Тип пилотирования Управляемый извне
Тип сброса Механическая пружина
Функция клапана 2/2-ходовой, закрытый, моностабильный
