Ножной клапан с фиксатором
FP-5-1/4-B
8997Цена: по запросу
1
Загрузки
| Приводное усилие | 82 Н |
| Температура окружающей среды | -10 °C ... 60 °C |
| Дизайн | Тарельчатое сиденье |
| Направление потока | Необратимый |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA 24364-B1/B2-L |
| Материал корпуса | Алюминий, отлитый под давлением |
| Уплотнения из материала | Нитрильный каучук |
| Монтажное положение | необязательный |
| Номинальный размер | 7 мм |
| Рабочая среда | Сжатый воздух до ISO 8573-1:2010 [7:4:4] |
| Рабочее давление | -0,95 бар ... 10 бар |
| Пневматическое соединение, порт 1 | G1/4 |
| Пневматическое соединение, порт 2 | G1/4 |
| Пневматическое соединение, порт 3 | G1/4 |
| Пневматическое соединение, порт 4 | G1/4 |
| Пневматическое соединение, порт 5 | G1/4 |
| Вес продукта | 1845 г |
| Стандартный номинальный расход (стандартизирован по DIN 1343) | 550 л/мин |

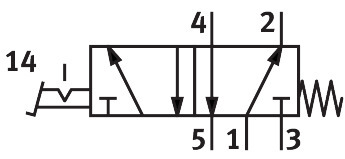

| Символ | 00991334 |
| Тип приведения в действие | Инструкция |
| Тип крепления | Со сквозным отверстием |
| Тип пилотирования | Прямой |
| Тип сброса | Механическая пружина |
| Функция клапана | 5/2 бистабильный |
| пневматический рабочий порт | G1/4 |
-
-
-
-
-
-
-
-
-
-
