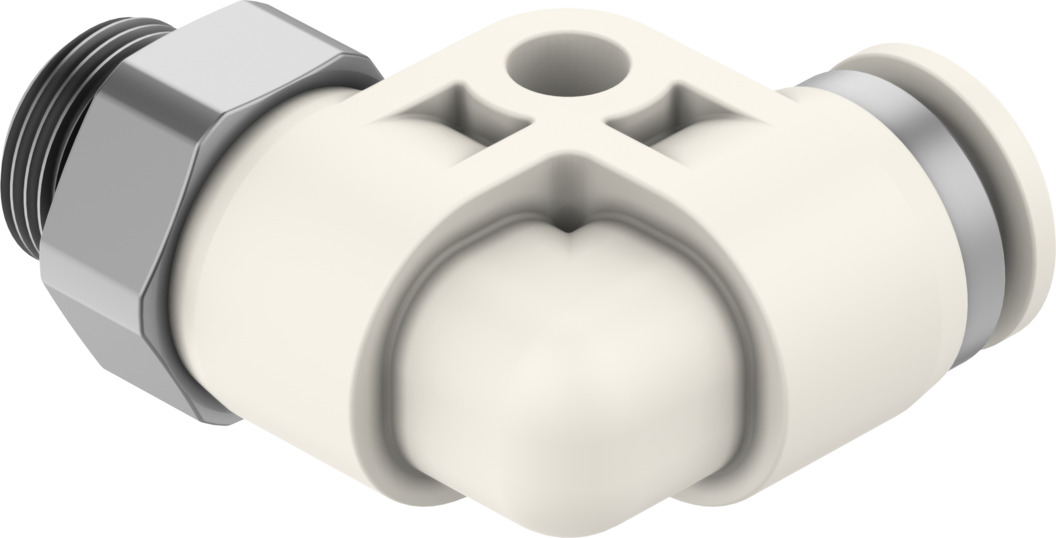

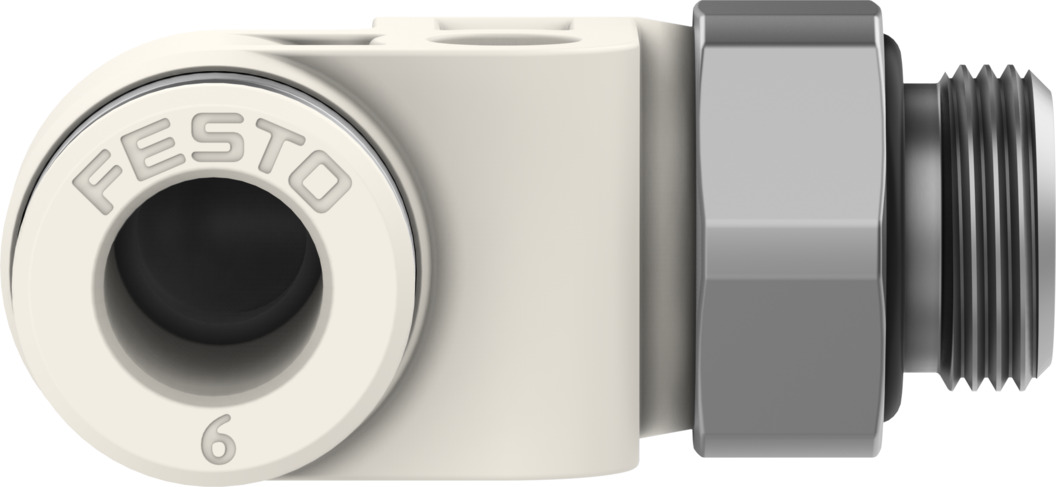

Вставной L-образный фитинг NPQO-L-G18-Q6-P10

Вставной L-образный фитинг

NPQO-L-G18-Q6-P10

8203305

Цена: по запросу

Температура окружающей среды	°C ... 60 °C
Номинальный размер	4 мм
Пневматическое соединение, порт 1	Наружная резьба G1/8
Пневматическое соединение, порт 2	Для труб наружного диаметра 6 мм

Загрузки

Загрузить технический паспорт

Температура окружающей среды	°C ... 60 °C
Биосовместимость в соответствии со стандартом	Стандарт ISO 18562
Цвет фиксирующего кольца	Белый
Класс коррозионной стойкости CRC	2 - Умеренное коррозионное напряжение
Дизайн	L-образная форма
Соответствие требованиям ЛАБОРАТОРИЙ (PWI)	VDMA24364 зона III
Материал корпуса	ПВДФ
Уплотнительное кольцо из материала	ФПМ
Фиксирующее кольцо из материала	ПВДФ
Резьбовая пробка из материала	Высоколегированная нержавеющая сталь
Уплотнение резьбы из материала	ФПМ
Материальный компонент зажима трубопровода	Высоколегированная нержавеющая сталь
Уплотнение трубопровода из материала	ФПМ
Максимальный момент затяжки	6 Нм
Максимальный уровень содержания примесей в углеводородах	550 мг/м2
Температура среды	°C ... 120 °C
Монтажное положение	необязательный
Номинальный размер	4 мм
Номинальный крутящий момент	5 Нм
Примечание по материалам	Соответствует требованиям RoHS
Рабочая среда	Сжатый воздух до ISO 8573-1:2010 [7:4:4] ... Инертные газы
Рабочее давление, полный диапазон температур	-0,09 МПа ... 0,3 МПа
Пригодность кислорода в соответствии со стандартом	ASTM G 93... Стандарт ISO 15001
Пневматическое соединение, порт 1	Наружная резьба G1/8
Пневматическое соединение, порт 2	Для труб наружного диаметра 6 мм
Вес продукта	16,33 г
Размер упаковки	10
Подходит для употребления в пищу	Смотрите дополнительную информацию о материалах
Рабочее давление, зависящее от температуры	-0,09 МПа ... 1,6 МПа
Материал упорного кольца	ПВДФ
Допуск на номинальный момент затяжки	± 10%
Глубина ввода трубопровода	15,6 мм
Тип уплотнения на резьбовой пробке	O-ring
Варианты	С монтажными отверстиями
