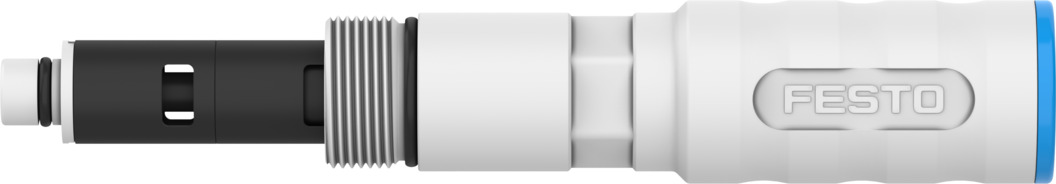

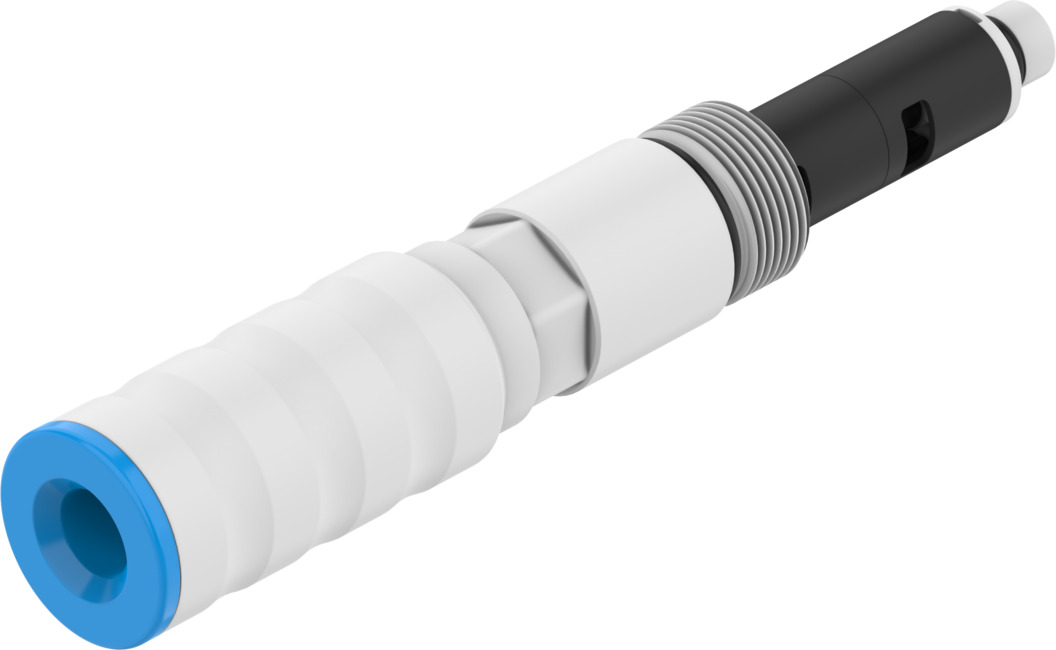

Картридж вакуумного генератора OASP-G4-14-L2-UA

Картридж вакуумного генератора

OASP-G4-14-L2-UA

8199153

Цена: по запросу

Максимальный расход всасываемого воздуха по отношению к атмосфере	160 л/мин
Максимальный вакуум	81 %
Номинальный размер сопла Лаваля	1,4 мм

Загрузки

Время подачи воздуха при номинальном рабочем давлении	0,37 с
Температура окружающей среды	°C ... 60 °C
Класс коррозионной стойкости CRC	2 - Умеренное коррозионное напряжение
Дизайн	2-ступенчатый вакуумный генератор
Характеристика эжектора	Высокая скорость всасывания
Интегрированная функция	Открытый глушитель
Соответствие требованиям ЛАБОРАТОРИЙ (PWI)	VDMA 24364-B1/B2-L
Насадка для приема материала	Усиленный ПА
Уплотнения из материала	Нитрильный каучук
Глушитель шума из материала	Армированный полиуретаном ... Пенополиуретан
Сопло датчика материала	Усиленный ПА
Максимальный расход всасываемого воздуха по отношению к атмосфере	160 л/мин
Максимальный вакуум	81 %
Температура среды	°C ... 60 °C
Монтажное положение	необязательный
Номинальное рабочее давление	0,6 МПа
Номинальный размер сопла Лаваля	1,4 мм
Примечание по эксплуатационной и пилотной среде	Работа со смазкой невозможна
Рабочая среда	Сжатый воздух до ISO 8573-1:2010 [7:4:4]
Рабочее давление	0,1 МПа ... 0,8 МПа
Максимальное рабочее давление скорость всасывания	0,4 МПа
Рабочее давление при макс. вакуум	0,79 МПа
Вес продукта	102 г
Рекомендуемая очистка	Мыльная пена (кроме глушителей)
Конструкция глушителя	Открыть
Уровень звукового давления при номинальном рабочем давлении	60 дБ(А)
Пригодность для производства литий-ионных аккумуляторов	Подходит для производства аккумуляторов в соответствии с внутренним определением Festo степени защиты F1A с ограничениями на использование Cu/Zn/Ni
Символ	00991489
Тип крепления	Прямой монтаж с помощью резьбы
