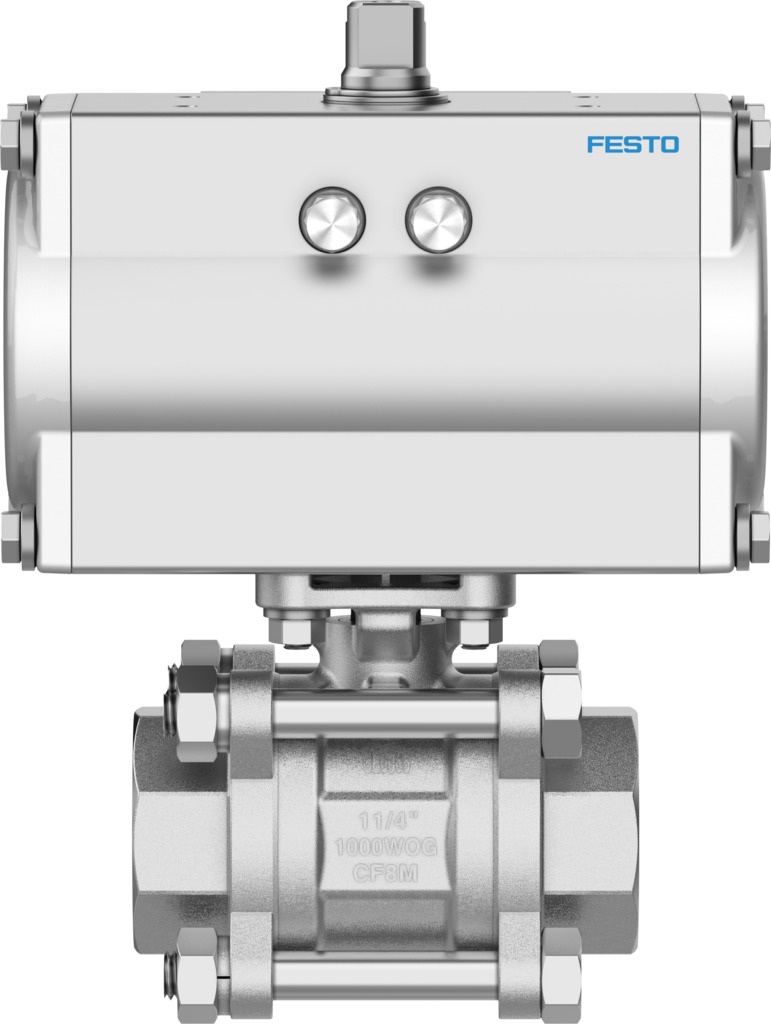

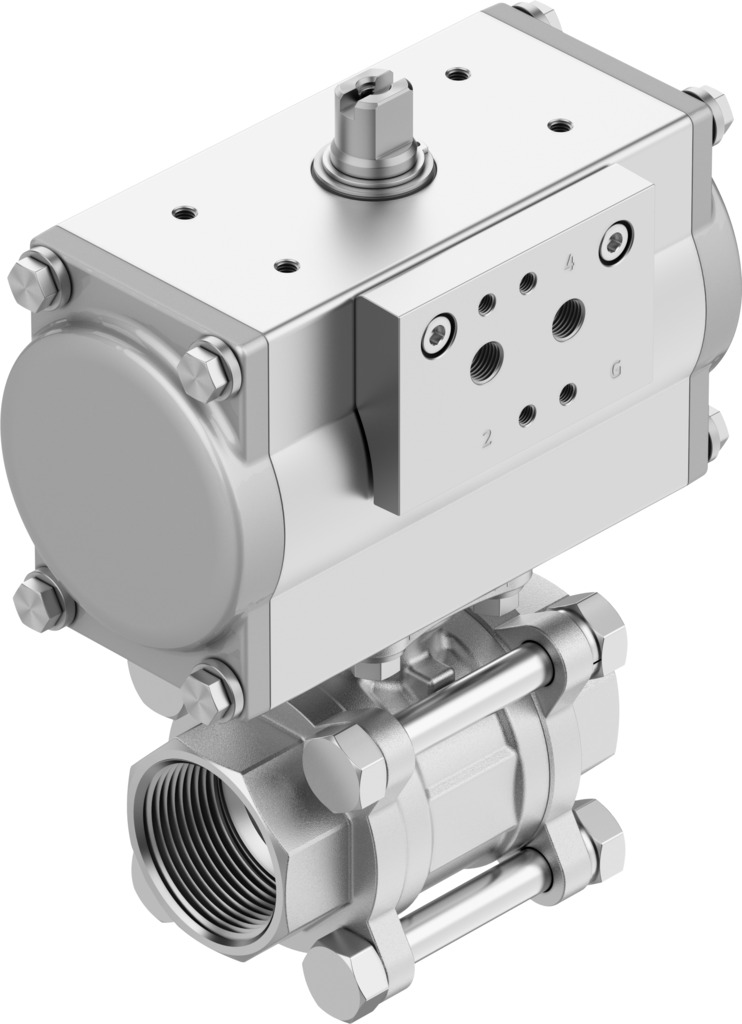

Узел шарового крана

VZBE-A-21/2-T-63-T-2-F0710-V15V16-PA120

8191903

Цена: по запросу

Технологический клапан подключения 2 1/2 ДНЯО
Дизайн Двухходовой шаровой кран... Полуоборотный привод
Скорость потока, Кв 684 м3/ч
Тип приведения в действие Пневматический
1
Загрузки
Узел шарового крана
Узел шарового крана
Узел шарового крана
Узел шарового крана
Основанный на стандарте Стандарт ASME B1.20.1... ISO 5211
Момент отрыва при перепаде давления, номинальное давление, технологический клапан PN 79 Нм
Технологический клапан подключения 2 1/2 ДНЯО
Класс коррозионной стойкости CRC 1 - Низкое коррозионное напряжение
Дизайн Двухходовой шаровой кран... Полуоборотный привод
Взрывоопасная температура окружающей среды -10 °C <= Ta <= +80 °C
Защита от взрыва Зона 1 (ATEX) ... Зона 2 (ATEX)
Рисунок отверстий во фланце F0710
Направление потока Обратимый
Скорость потока, Кв 684 м3/ч
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA24364 зона III
Материальный шар Высоколегированная нержавеющая сталь
Материал корпуса Литье из нержавеющей стали
Шарик с номером материала 1.4401
Номер материала корпуса 1.4408
Уплотнения из материала FPM ... ПТФЭ
Уплотнение седла из материала ПТФЭ
Материальный вал Высоколегированная нержавеющая сталь
Максимальная температура поверхности в сборе +105 °C...+280 °C... T4...T2
Температура среды -10 °C ... 200 °C
Средний Сжатый воздух до ISO 8573-1:2010 [-:-:-] ... Инертные газы
Монтажное положение необязательный
Номинальное давление PN 63
Номинальный размер DN 65
Примечание по материалам Соответствует требованиям RoHS
Примечание по эксплуатационной и пилотной среде Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой).
Рабочая среда Сжатый воздух до ISO 8573-1:2010 [7:4:4]
Рабочее давление 0,55 МПа ... 0,8 МПа
Вес продукта 9700 г
Принцип герметизации Мягкий
Индикатор положения переключения Направление прорези = направление потока
Символ 00991921
Тип приведения в действие Пневматический
Тип крепления Встроенная установка
Функция клапана 2/2
сборка взрывозащищенной группы Джей Си, Джей Си
