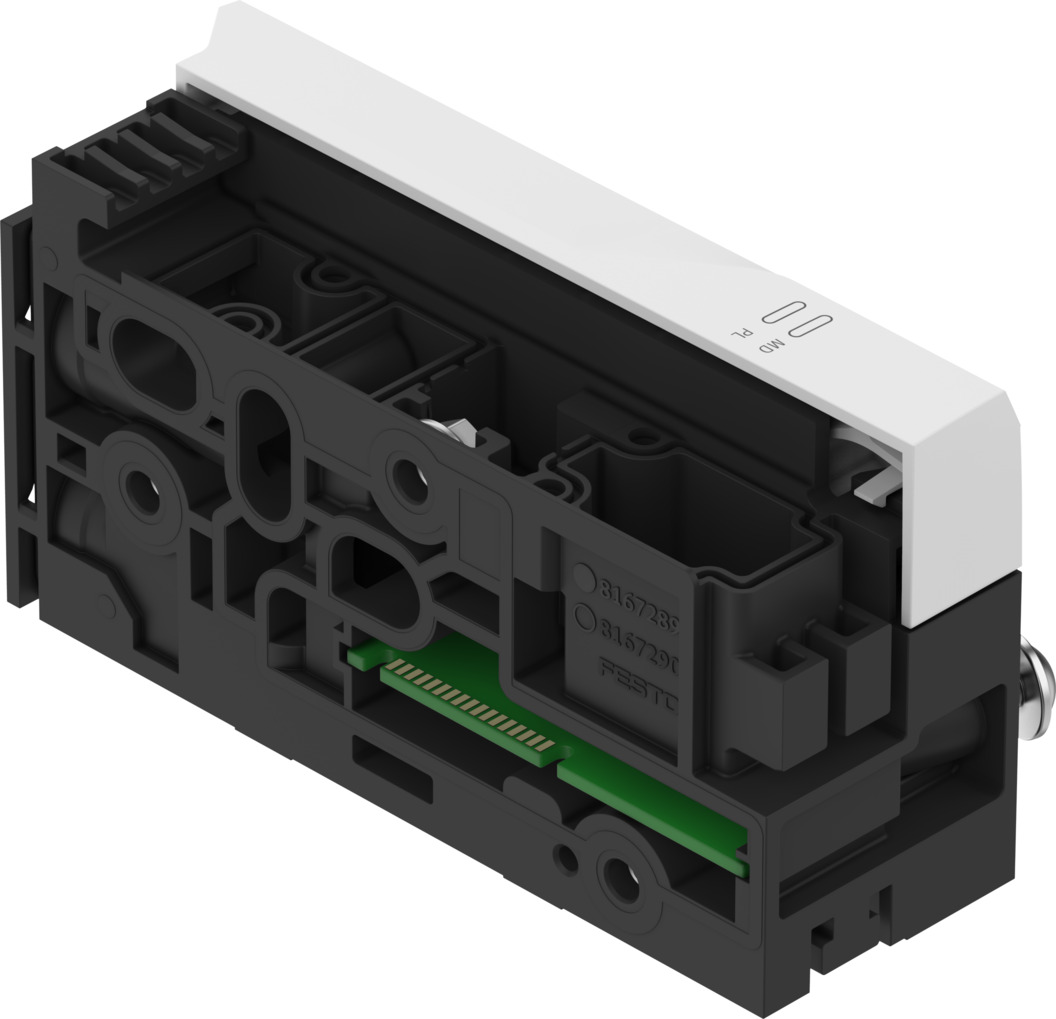

Подоснование коллектора

VABX-A-S-EL-E12-APA-SHUH-XL

8189595

Цена: по запросу

1
Загрузки
Подоснование коллектора
Подоснование коллектора
Подоснование коллектора
Температура окружающей среды -5 °C ... 50 °C
Утверждение Торговая марка RCM
Знак CE (см. декларацию о соответствии) В соответствии с Директивой ЕС по электромагнитной совместимости... В соответствии с Директивой ЕС RoHS
Коммуникационный интерфейс, протокол АП
Совместим с Клемма клапана VTUX-A-S
Класс коррозионной стойкости CRC 2 - Умеренное коррозионное напряжение
Степень защиты Степень защиты IP65
Диагностика по внутренней связи Пониженное напряжение питания нагрузки, PL... Пониженное напряжение логического питания, PS
Диагностика с помощью светодиода Диагностика для каждого модуля
Размеры (Ш x Д x В) 35,2 мм x 117,2 мм x 56,1 мм
Электрическое управление Интерфейс AP
Электрическая изоляция выходов между каналами - внутренняя связь да
Защита от предохранителей (короткое замыкание) Внутренний электронный предохранитель на канал
Индуктивная защитная цепь Интегрированный
Внутреннее потребление тока при номинальном рабочем напряжении для электроники/датчиков Обычно 27 мА
Внутреннее потребление тока при номинальном рабочем напряжении нагрузки Типичная мощность 13 мА
Марка KC KC-EMV
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA 24364-B1/B2-L
Материальный зажим Высоколегированная нержавеющая сталь
Материальное покрытие Усиленный ПБТ
Гайка из материала Высоколегированная нержавеющая сталь
Уплотнения из материала Нитрильный каучук
Материальная втулка Высоколегированная нержавеющая сталь
Материальная основа Усиленный ПА
Максимальная адресная громкость, выходы 4 байта
Максимальная высота установки 3500 м
Максимальное количество витков клапана 128
Максимальный момент затяжки при настенном монтаже 6 Нм
Параметры модуля Настройка источника питания нагрузки для контроля напряжения, например... Ответ в состоянии ошибки
Способ монтажа подосновы Со сквозным отверстием
Номинальное рабочее напряжение постоянного тока, электроника/датчики 24 В
Номинальная высота использования <= 2000 м сн.
Номинальное рабочее напряжение постоянного тока нагрузки 24 В
Примечание по материалам Соответствует требованиям RoHS
Примечание относительно рабочего напряжения Требуются стационарные источники питания SELV/PELV... Обратите внимание на падение напряжения
Категория перенапряжения ii
Допустимые колебания напряжения нагрузки ± 10%
Допустимые колебания напряжения для электроники/датчиков ± 25%
Пневматическое соединение, порт 1 Для патрона диаметром 15 мм
Пневматическое соединение, порт 5 Для патрона диаметром 15 мм
Степень загрязнения 2
Положение соединения Со стороны
Потенциальное разделение между напряжением питания, электроникой/сенсорной техникой и нагрузкой/клапанами Да
Потребляемая мощность при 24 В постоянного тока 0.65 Вт
Устранение сбоев в подаче электроэнергии 10 мс
Источник питания, функция Поступающая электроника/датчики и нагрузка
Передача энергии, функция Исходящая электроника/датчики и нагрузка
Вес продукта 120,7 г
Защита от прямого и непрямого контакта ТАЗ ... СЕЛВ
Протокол АП
Относительная влажность воздуха 5 - 95%
Защита от обратной полярности да
Ударопрочность Ударные испытания со степенью тяжести 2 по FN 942017-5 и EN 60068-2-27
Размер 1 ... 2
Температура хранения -20 °C ... 70 °C
Тип крепления Через сквозное отверстие для винта M5
Маркировка UKCA (см. декларацию о соответствии) В соответствии с британскими инструкциями по электромагнитной совместимости... В соответствии с британскими инструкциями RoHS
Нагрузка/клапаны с пониженным напряжением (диагностическое сообщение) 21,1 В
Конструкция клеммной колодки клапана Размеры клапанов могут быть разными
Виброустойчивость Испытание при транспортировке с уровнем опасности 2 в соответствии с FN 942017-4 и EN 60068-2-6
