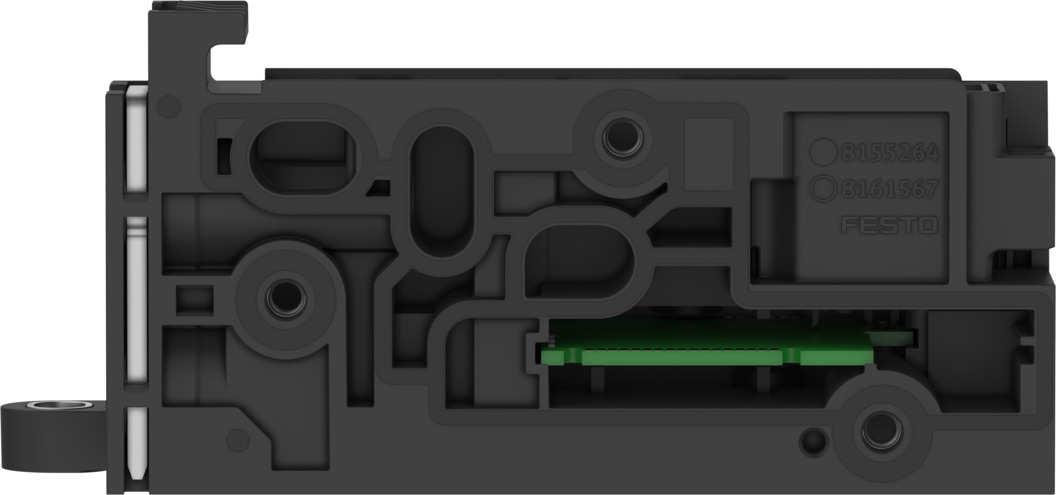

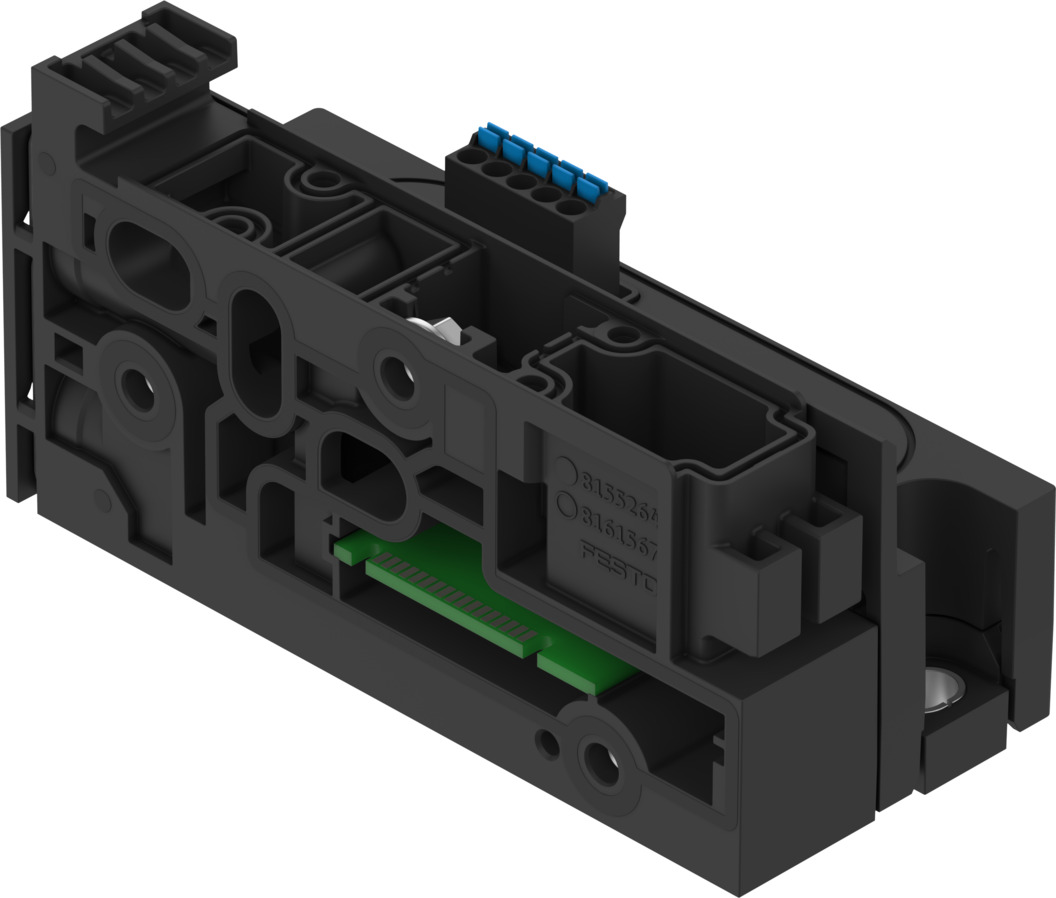

Подоснование коллектора

VABX-A-P-EL-E12-IOL-SHUH-XL

8189591

Цена: по запросу

1
Загрузки
Подоснование коллектора
Подоснование коллектора
Подоснование коллектора
Температура окружающей среды -5 °C ... 50 °C
Утверждение Торговая марка RCM
Знак CE (см. декларацию о соответствии) В соответствии с Директивой ЕС по электромагнитной совместимости... В соответствии с Директивой ЕС RoHS
Кабельный вывод Прямой
Совместим с Клемма клапана VTUX-A-P
Поперечное сечение соединения 0,2 мм2 ... 1,5 мм2
Класс коррозионной стойкости CRC 2 - Умеренное коррозионное напряжение
Степень защиты Степень защиты IP40
Диагностика с помощью светодиода Нагрузка источника питания (выходы) ... Состояние подключения
Размеры (Ш x Д x В) 45,6 мм x 117,4 мм x 53,9 мм
Электрическое соединение Вставной
Электрическое управление Система ввода-вывода®
Электрическая изоляция выходов между каналами - внутренняя связь да
Защита от предохранителей (короткое замыкание) Внутренний электронный предохранитель на канал
Подключение к сети ввода-вывода, минимальное время цикла 500 мкс
Канал ввода-вывода, класс порта B
Подключение ввода-вывода, обработка данных по длине 4 байта
IO-Link, версия протокола Устройство V 1.1
IO-Link, режим связи COM3 (230,4 Кбод)
Внутреннее потребление тока при номинальном рабочем напряжении для электроники/датчиков Обычно 10 мА
Внутреннее потребление тока при номинальном рабочем напряжении нагрузки Обычно 15 мА
Марка KC KC-EMV
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA 24364-B1/B2-L
Материальный зажим Высоколегированная нержавеющая сталь
Материальное покрытие Усиленный ПА
Материальная фольга Полиэстер
Гайка из материала Высоколегированная нержавеющая сталь
Уплотнения из материала Нитрильный каучук
Материальная втулка Высоколегированная нержавеющая сталь
Материальная основа Усиленный ПА
Максимальная длина кабеля 20 м
Максимальная высота установки 3500 м
Максимальное количество витков клапана 32
Максимальный источник питания 2 x 4 А (требуется внешний предохранитель)
Максимальный момент затяжки при настенном монтаже 6 Нм
Способ монтажа подосновы Со сквозным отверстием
Номинальное рабочее напряжение постоянного тока, электроника/датчики 24 В
Номинальная высота использования <= 2000 м сн.
Номинальное рабочее напряжение постоянного тока нагрузки 24 В
Примечание по материалам Соответствует требованиям RoHS
Примечание относительно рабочего напряжения Требуются стационарные источники питания SELV/PELV... Обратите внимание на падение напряжения
Допустимые колебания напряжения нагрузки ± 10%
Допустимые колебания напряжения для электроники/датчиков ± 25%
Пневматическое соединение, порт 1 Для патрона диаметром 15 мм
Пневматическое соединение, порт 5 Для патрона диаметром 15 мм
Степень загрязнения 2
Положение соединения Со стороны
Потенциальное разделение между напряжением питания, электроникой/сенсорной техникой и нагрузкой/клапанами Да
Потребляемая мощность при 24 В постоянного тока 0.24 Вт
Вес продукта 127,4 г
Протокол Система ввода-вывода®
Относительная влажность воздуха 5 - 95%
Защита от обратной полярности да
Ударопрочность Ударные испытания со степенью тяжести 2 по FN 942017-5 и EN 60068-2-27
Размер 1 ... 2
Температура хранения -20 °C ... 70 °C
Тип крепления Через сквозное отверстие для винта M5
Виды коммуникации Система ввода-вывода®
Маркировка UKCA (см. декларацию о соответствии) В соответствии с британскими инструкциями по электромагнитной совместимости... В соответствии с британскими инструкциями RoHS
Конструкция клеммной колодки клапана Размеры клапанов могут быть разными
Виброустойчивость Испытание при транспортировке с уровнем опасности 2 в соответствии с FN 942017-4 и EN 60068-2-6
