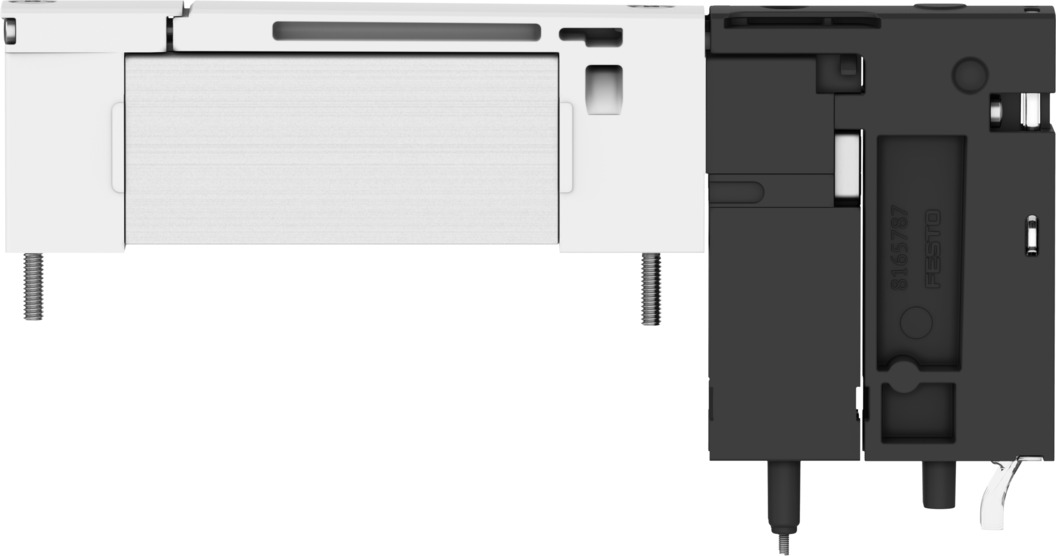

Электромагнитный клапан
VUVX-BK10-M52-A1ZH-F-1T1L
8187056Цена: по запросу
1
Загрузки
| Температура окружающей среды | -5 °C ... 50 °C |
| Значение C | 2,76 л/сбар |
| Данные о характеристиках катушки | 24 В постоянного тока: 0,35 Вт |
| Класс коррозионной стойкости CRC | 1 - Низкое коррозионное напряжение |
| Степень защиты | Степень защиты IP65 |
| Дизайн | Ползун поршня с уплотнительным кольцом |
| Рабочий цикл | 100% |
| Электрическое соединение | Подключаемый модуль |
| Функция выпуска отработанного воздуха | С возможностью регулирования расхода |
| Направление потока | Необратимый |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA24364 зона III |
| Ручное управление | Не фиксирующийся |
| Динамические уплотнения из материала | НБР |
| Материал корпуса | Анодированный кованый алюминиевый сплав |
| Скользящее устройство поршня из материала | ПОМ |
| Винты из материала | Нержавеющая сталь |
| Уплотнения из материала | НБР |
| Материальная пружина | Высоколегированная нержавеющая сталь |
| Максимальный отрицательный тестовый импульс с 1 сигналом | 800 мкс |
| Максимальный положительный тестовый импульс с сигналом 0 | 1400 мкс |
| Максимальная частота переключения | 5 Гц |
| Максимальный момент затяжки при монтаже клапана | 0,375 Нм |
| Температура среды | -5 °C ... 50 °C |
| Монтажное положение | необязательный |
| Номинальный расход, стандартизированный в соответствии с ISO 8778 | 730 л/мин |
| Номинальный расход, стандартизированный в соответствии с ISO 8778, выхлоп 2-3 | 700 л/мин |
| Номинальный размер | 4,2 мм |
| Примечание по материалам | Соответствует требованиям RoHS |
| Примечание по эксплуатационной и пилотной среде | Эфирное масло < 0,1мг/м3, согласно ISO 8573-1:2010 [-:-:2] ... Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой) |
| Рабочая среда | Сжатый воздух до ISO 8573-1:2010 [7:4:4] ... Инертные газы |
| Рабочее давление | 0,2 МПа ... 0,7 МПа |
| Рабочее напряжение | 24 В постоянного тока |
| Допустимые колебания напряжения | +/- 10 % |
| Пилотный воздушный порт 12 | Подосновы |
| Пилотный воздушный порт 12/14 | Подосновы |
| Контрольная подача воздуха | Внешний |
| Контрольный выпускной патрубок 82/84 | Подосновы |
| Пилотная среда | Сжатый воздух до ISO 8573-1:2010 [7:4:4] ... Инертные газы |
| Контрольное давление | 0,2 МПа ... 0,7 МПа |
| Пневматическое соединение, порт 1 | Подосновы |
| Пневматическое соединение, порт 2 | Подосновы |
| Пневматическое соединение, порт 3 | Подосновы |
| Пневматическое соединение, порт 4 | Подосновы |
| Пневматическое соединение, порт 5 | Подосновы |
| Пневматический порт 82 | Подосновы |
| Вес продукта | 43,3 г |
| Относительная влажность воздуха | 5 - 95% |
| Принцип герметизации | Мягкий |
| Ударопрочность | Ударные испытания с уровнем тяжести от 1 до FN 942017-5 и EN 60068-2-27 |
| Отображение состояния сигнала | да |
| Температура хранения | -20 °C ... 70 °C |
| Пригодность для работы в вакууме | нет |
| Подходит для употребления в пищу | Смотрите дополнительную информацию о материалах |
| Время выключения | 18 мс |
| Время включения | 10 мс |
| Символ | 00997509 |
| Тип приведения в действие | Электрический |
| Тип крепления | На подоснове |
| Тип пилотирования | Пилот приведен в действие |
| Тип сброса | Пневматическая пружина |
| Функция клапана | 5/2-позиционный, моностабильный |
| Размер клапана | 10 мм |
| Виброустойчивость | Испытание при транспортировке с уровнем опасности 2 в соответствии с FN 942017-4 и EN 60068-2-6 |
| Ширина | 10,35 мм |
| значение b | 0.36 |
| круг | Подкладка |
-
