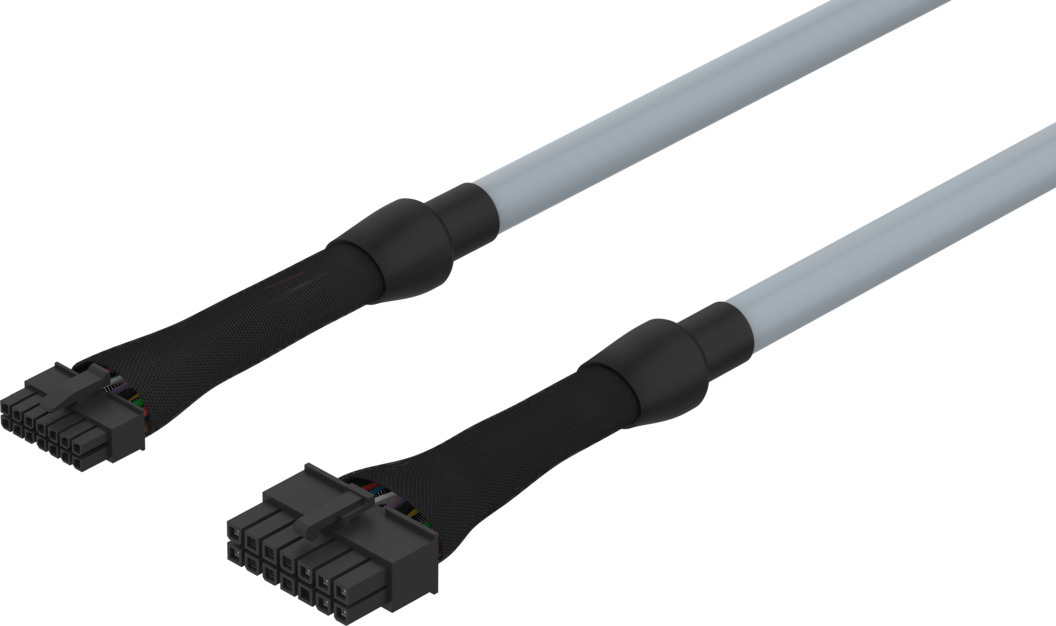

Кабель двигателя

NEBM-LX/M17-

8181663

Цена: по запросу

1
Загрузки
Кабель двигателя
Кабель двигателя
Кабель двигателя
Кабель двигателя
Кабель двигателя
Кабель двигателя
Температура окружающей среды -40 °C ... 90 °C
Температура окружающей среды при перемещении кабеля -25 °C ... 80 °C
Основанный на стандарте В 61984 г.
Радиус изгиба фиксированного кабеля 42 мм... 43,2 мм
Радиус изгиба движущегося кабеля 78,75 мм... 81 мм
Знак CE (см. декларацию о соответствии) В соответствии с директивой ЕС RoHS
Характеристика кабеля Подходит для энергетических цепей
Обозначение кабеля Без держателя этикетки с надписью
Диаметр кабеля 10,5 мм... 10,8 мм
Допуск по диаметру кабеля ± 0,3 мм
Длина кабеля 0,5 м... 20 м
Цвет оболочки кабеля Серый
Конструкция кабеля 4 х 0,5 мм2 + 2 х 0,5 мм2 + 6 х 0,15 мм2 ... 4 х 0,75 мм2 + 2 х 0,5 мм2 + 6 х 0,15 мм2
Класс коррозионной стойкости CRC 1 - Низкое коррозионное напряжение
Номинальный ток при 40°C 7,6 А ... 17,8 А
Степень защиты СТЕПЕНЬ защиты IP20 ... СТЕПЕНЬ защиты IP67
Электрическое соединение 12-контактный ... 14-контактный
Электрическое подключение 1, кабельная розетка Прямой
Электрическое соединение 1, схема подключения 00997531 ... 00997533
Электрическое подключение 1, тип подключения Гибридная розетка
Электрическое соединение 1, соединительная система Схема подключения L10 ... Схема подключения L5
Электрическое соединение 1, конструкция Угловой... Круглый
Электрическое подключение 1, функция Сторона полевого устройства
Электрическое подключение 1, количество соединений/жил 12
Электрическое подключение 1, тип монтажа Защелкивающийся замок... Винтовой замок
Электрическое подключение 1, используемые соединения/жилы 12
Электрическое подключение 2, кабельная розетка Прямой
Электрическое соединение 2, схема подключения 00997532 ... 00997534
Электрическое подключение 2, тип подключения Разъем... Кабель
Электрическое соединение 2, соединительная система Схема подключения L10 ... Схема подключения L5
Электрическое соединение 2, функция Сторона контроллера
Электрическое подключение 2, количество соединений/жил 14
Электрическое соединение 2, используемые соединения/жилы 13
Устойчивость к перенапряжению 1,5 кВ
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA24364 зона III
Материальная оболочка кабеля TPE-U (ПОЛИУРЕТАН)
Материальная изолирующая оболочка стр.
Проводник номинального поперечного сечения 1,5 мм2
Примечание о степени защиты В собранном виде
Примечание по материалам Соответствует требованиям RoHS... Не содержит галогенов
Диапазон рабочих напряжений постоянного тока В ... 48 В
Категория перенапряжения Я
Степень загрязнения 3
Вес продукта 365 г ... 1880 г
Экранирование да
Условия испытания кабеля Условия тестирования по запросу
Маркировка UKCA (см. декларацию о соответствии) В соответствии с инструкциями RoHS в Великобритании
Концы проволоки Проволочный наконечник ... Контактный вывод
электрическое подключение 2, тип монтажа Защелкивающийся замок... Винтовой замок
