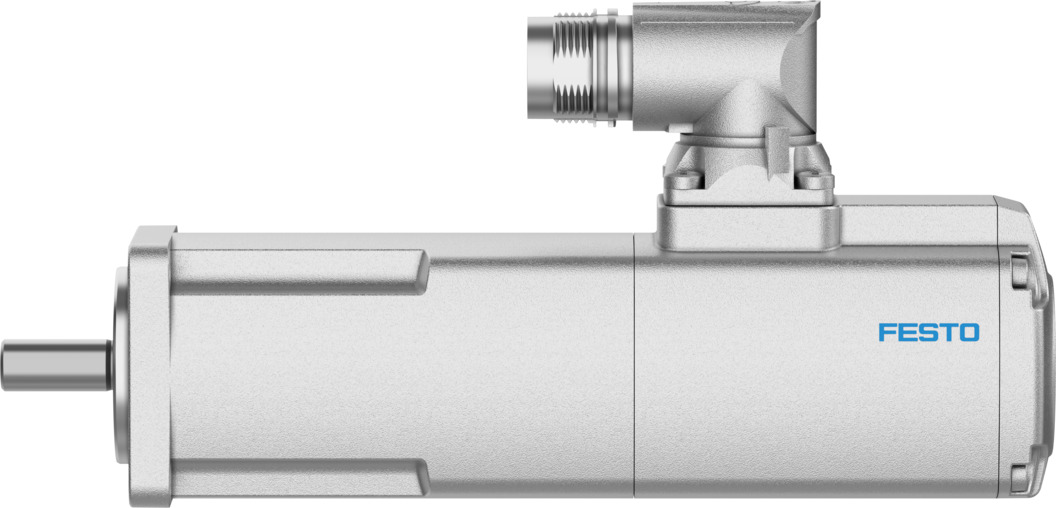

Серводвигатель

EMMT-EC-40-M-ES-R1MCB

8171407

Цена: по запросу

Максимальная скорость вращения 5770 об/мин
Номинальное рабочее напряжение постоянного тока 48 В
Номинальная мощность двигателя 138 Вт
Момент останова 0,45 Нм
1
Загрузки
Серводвигатель
Серводвигатель
Серводвигатель
Температура окружающей среды -40 °C ... 40 °C
Угловое ускорение 100000 рад/с2
Утверждение Торговая марка RCM ... признана в США (OL)
Качество баланса G 2,5
Срок службы подшипника в номинальных условиях 20000 ч
Время срабатывания тормоза 41 мс
Индуктивность тормозной катушки 146 млн ч
Сопротивление тормозной катушки 70,9 Ом
Потребляемый тормозной ток 0,34 А
Удерживающий момент тормоза 0,45 Нм
Время отрыва тормоза 28 мс
Знак CE (см. декларацию о соответствии) В соответствии с Директивой ЕС по электромагнитной совместимости... В соответствии с Директивой ЕС RoHS
Орган, выдавший сертификат UL E342973
Концентричность, соосность, осевое биение в соответствии со спецификацией DIN 42955 N
Соответствует стандарту МЭК 60034
Постоянный ток остановки 5.2 А
Класс коррозионной стойкости CRC 0 - Отсутствие коррозионного воздействия
Задержка срабатывания тормоза постоянного тока 8 мс
Степень защиты Степень защиты IP40
Момент фиксации <1,0% от пикового крутящего момента
Электрическая постоянная времени 1,02 мс
Электрическое соединение 1, схема подключения 00997532
Электрическое подключение 1, тип подключения Гибридный штекер
Электрическое соединение 1, соединительная система М17х0,75
Электрическое подключение 1, количество соединений/жил 12
Код интерфейса, выход двигателя из строя 40 ПЕНСОВ
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA24364 зона III
Массовый момент инерции тормоза 0,0058 кгсм2
Максимальная скорость холостого хода тормоза 12000 об/мин
Максимальное трение при торможении 1500 Дж
Максимальная высота установки 4000 м
Максимальная механическая скорость 15000 об/мин
Максимальная скорость вращения 5770 об/мин
Максимальная температура намотки 155 °C
Среднее время наработки на отказ (MTTF), подкомпонент 190 лет, датчик положения ротора
Измерительный фланец 200 x 200 x 15 мм, сталь
Постоянная двигателя 0,085 Нм/А
Тип двигателя в соответствии с EN 60034-7 В B5 ... В V1
Монтажное положение необязательный
Номинальный ток двигателя 5.2 А
Номинальное рабочее напряжение постоянного тока 48 В
Номинальная мощность двигателя 138 Вт
Номинальная скорость вращения 3000 об/мин
Номинальный крутящий момент 0,44 Нм
Примечание о температуре окружающей среды До 80°C со снижением на -1,5% на градус Цельсия
Примечание о степени защиты IP40 для вала мотора без манжетным уплотнением ... IP65 для корпуса двигателя, ВКЛ. технология подключения
Примечание по материалам Соответствует требованиям RoHS
Обратите внимание на Макса. высота установки Начиная с 1000 м: только со снижением на -1,0% на 100 м
Количество аварийных остановок в час 1
Количество пар полюсов 5
Рабочее напряжение постоянного тока для тормоза 24 В
Пиковый ток 20 А
Максимальный крутящий момент 1,32 Нм
Допустимая осевая нагрузка на вал 30 Н
Допустимая радиальная нагрузка на вал 150 Н
Индуктивность фазной обмотки 0,89 мгч
Сопротивление фазной обмотки 0,87 Ом
Степень загрязнения 2
Потребляемая мощность, тормоз 8.2 Вт
Вес продукта 800 г
Класс защиты согласно EN 60034-1 S1
Относительная влажность воздуха 0 - 90%
Интерфейс датчика положения ротора БиСС-С
Датчик положения ротора Абсолютный многооборотный энкодер
Датчик положения ротора, принцип измерения с помощью энкодера Притягательный
Разрешение датчика положения ротора 17 бит
Ударопрочность Ударные испытания со степенью тяжести 2 по FN 942017-5 и EN 60068-2-27
Момент останова 0,45 Нм
Постоянный крутящий момент при остановке 0,1 Нм/А
Температура хранения -40 °C ... 70 °C
Циклы переключения удерживающего тормоза 10 миллионов срабатываний на холостом ходу (без трения!)
Температурный класс согласно EN 60034-1 F
Контроль температуры Dig. температура двигателя. через BiSS-C
Тепловое сопротивление 1,35 К/Вт
Тепловая постоянная времени 21,4 мин
Общее тормозное трение 1,5 кДж
Суммарный массовый момент инерции выходной мощности 0,076 кгсм2
Тип переключателя обмотки Звезда внутри
Маркировка UKCA (см. декларацию о соответствии) В соответствии с британскими инструкциями по электромагнитной совместимости... В соответствии с британскими инструкциями RoHS
Виброустойчивость Испытание при транспортировке с уровнем опасности 2 в соответствии с FN 942017-4 и EN 60068-2-6
Постоянное напряжение от фазы к фазе 5,8 МВт/мин
Поперечная индуктивность обмотки Lq (фаза) 0,45 мгч
Продольная индуктивность обмотки Ld (фаза) 0,34 млн ч
датчик положения ротора, рабочее напряжение постоянного тока 5 В
датчик положения ротора, диапазон рабочих напряжений постоянного тока 4,5 В ... 5,5 В
датчик положения ротора с возможностью определения абсолютных оборотов 4096
датчик положения ротора, обозначение производителя KCD-BC33B-1617-JP4F-GRQ-009
датчик положения ротора, значения положения за один оборот 131072
датчик положения ротора, системная точность измерения угла -320 угловых секунд ... 320 угловых секунд
