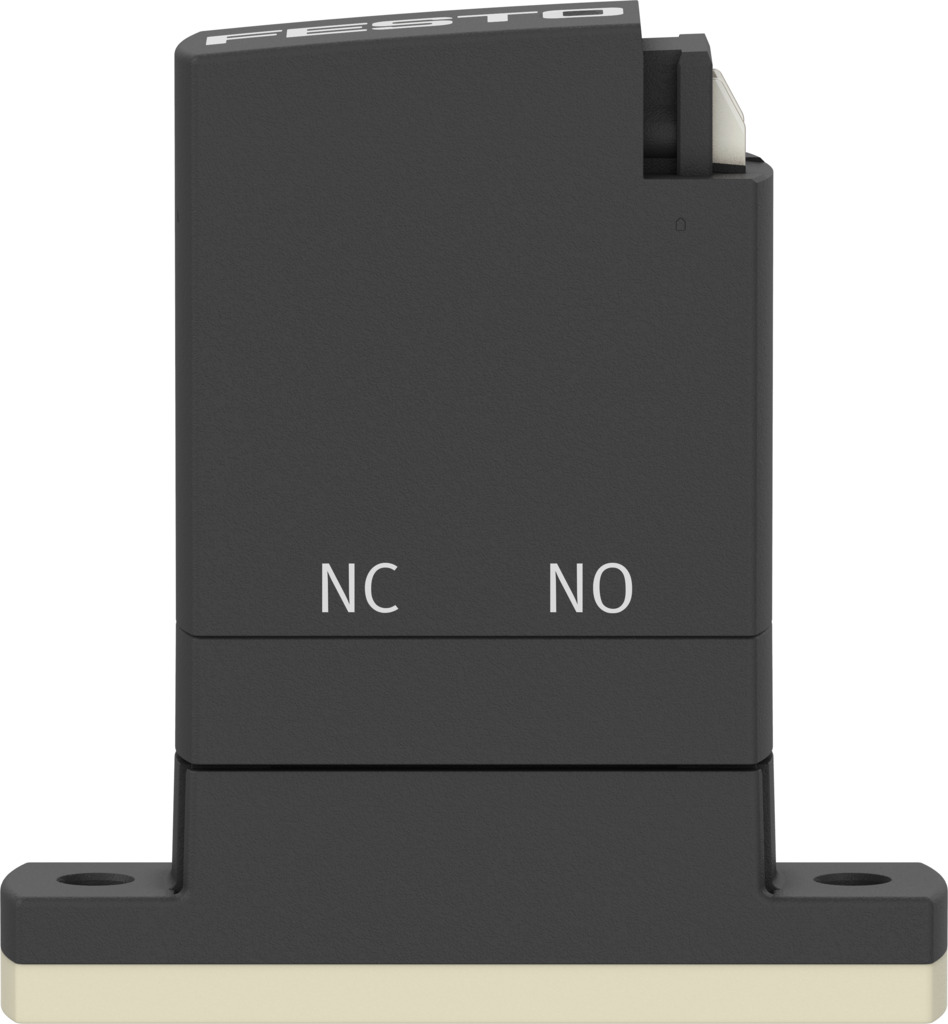

Мембранный электромагнитный клапан

VYKA-F7-M22U-12-PE-5YQ7

8170091

Цена: по запросу

Дизайн Коромысловый клапан с мембранным уплотнением
Скорость потока, Кв 0,018 м3/ч
Функция клапана 2/2 разомкнутый одиночный соленоид
Расход воды при максимальном рабочем давлении 0,024 м3/ч ... 0,40 л/мин
1
Загрузки
Мембранный электромагнитный клапан
Мембранный электромагнитный клапан
Мембранный электромагнитный клапан
Мембранный электромагнитный клапан
Мембранный электромагнитный клапан
Температура окружающей среды °C ... 50 °C
Давление разрыва 2,3 МПа
Данные о характеристиках катушки 12 - 26 В постоянного тока: слаботочная фаза 0,06 Вт, сильноточная фаза 2,2 Вт
Класс коррозионной стойкости CRC 0 - Отсутствие коррозионного воздействия
Степень защиты Степень защиты IP40
Дизайн Коромысловый клапан с мембранным уплотнением
Рабочий цикл 100% при одновременном снижении тока удержания... Соблюдайте указания по эксплуатации электромагнитных клапанов.
Электрическое соединение 1, схема подключения 00997312

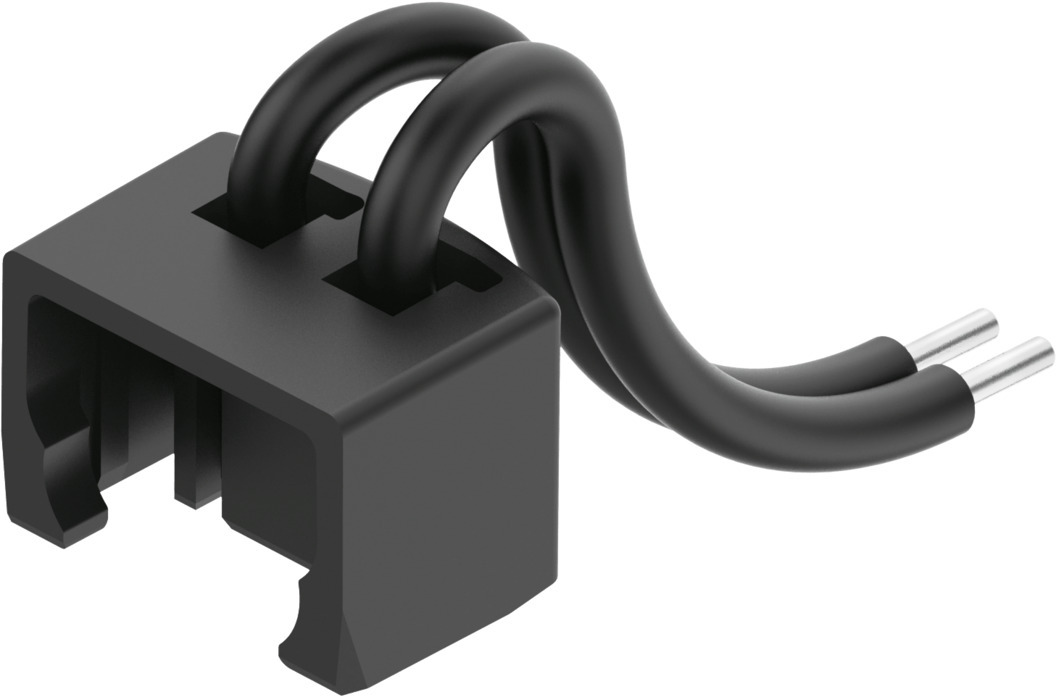

Электрическое подключение 1, тип подключения Разъем
Электрическое соединение 1, соединительная система Схема подключения Q7
Электрическое подключение 1, количество соединений/жил 2
Потребляемая электрическая мощность 3.5 Вт
Направление потока Обратимый с ограничениями
Скорость потока, Кв 0,018 м3/ч

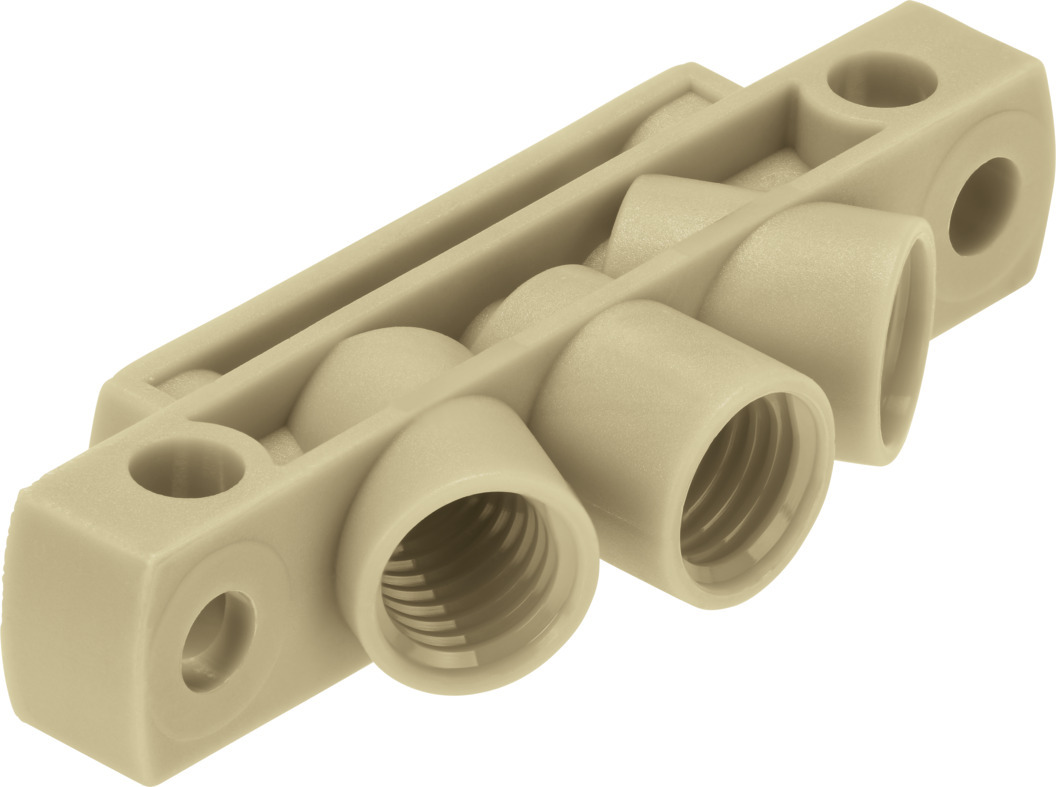

Жидкостное соединение Фланцевый
Размер сетки 7,5 мм
Информация о потребляемой мощности Слаботочная фаза 0,3 Вт, сильноточная фаза 3,5 Вт в течение 60 мс, в сочетании с VAVE-K1-…
Инструкция по применению Только для использования внутри помещений
Класс изоляционного материала B
Внутренний объем клапан камеры для жидкости объемом 18 мкл ... клапан объемом 24 мкл с жидкостными соединениями
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA24364 зона III
Ручное управление Никто
Материал корпуса Усиленный ПА ... заглядывать
Материал, контактирующий со средой EPDM ... заглядывать
Материальная мембрана ЭПДМ
Уплотнения из материала ЭПДМ
Максимальная частота переключения 6 Гц
Температура среды для жидкостей °C ... 50 °C
Средний Жидкие среды ... Газообразные среды
Среднее давление -0,05 МПа ... 0,2 МПа
Газообразные среды средней температуры °C ... 50 °C
Монтажное положение необязательный
Номинальный размер 1,2 мм
Примечание о степени защиты В собранном виде
Примечание по расходу, Кв Для воды средней плотности... Перепад давления 1 бар
Примечание по материалам Соответствует требованиям RoHS
Примечание по диапазону рабочих напряжений постоянного тока С электрической подосновой VAVE-K1-…
Примечание по стандартному номинальному расходу При перепаде давления от 1 до> 0 бар (газообразные среды)
Примечание по частоте переключения Зависит от температуры окружающей среды и состояния установки... При 100%-ном рабочем цикле в зависимости от температуры окружающей среды и условий установки. При рабочем цикле < 100% возможны более высокие частоты переключения.
Примечание о времени переключения Время переключения зависит от среды, температуры, давления среды и индивидуальных условий эксплуатации
Примечание на носителе Следите за стойкостью материалов, контактирующих со средой... Максимальный размер частиц 5 мкм
Примечание по среднему давлению IN: -0.25-2 бар / -0.025 – 0.2 MPa / -3.625-29 psi ... Выход: -0.5-1 бар / -0.05 - 0.1 MPa / -7.25-14.5 psi
Диапазон рабочих напряжений постоянного тока 12 В ... 26 В
Допустимые колебания напряжения +/- 10 %
Разница давлений 0,2 МПа
Вес продукта 10,9 г
Принцип герметизации Мягкий
Размер 7
Стандартный номинальный расход (стандартизирован по DIN 1343) 10 л/мин
Температура хранения -20 °C ... 70 °C
Подходит для употребления в пищу Смотрите дополнительную информацию о материалах
Время отключения подачи жидкостей 5 мс
Время отключения газообразных сред 5 мс
Символ 00995700
Тип приведения в действие Электрический
Тип крепления Через сквозное отверстие для винта M2
Тип пилотирования Прямой
Тип сброса Механическая пружина
Функция клапана 2/2 разомкнутый одиночный соленоид
Расход воды при максимальном рабочем давлении 0,024 м3/ч ... 0,40 л/мин
