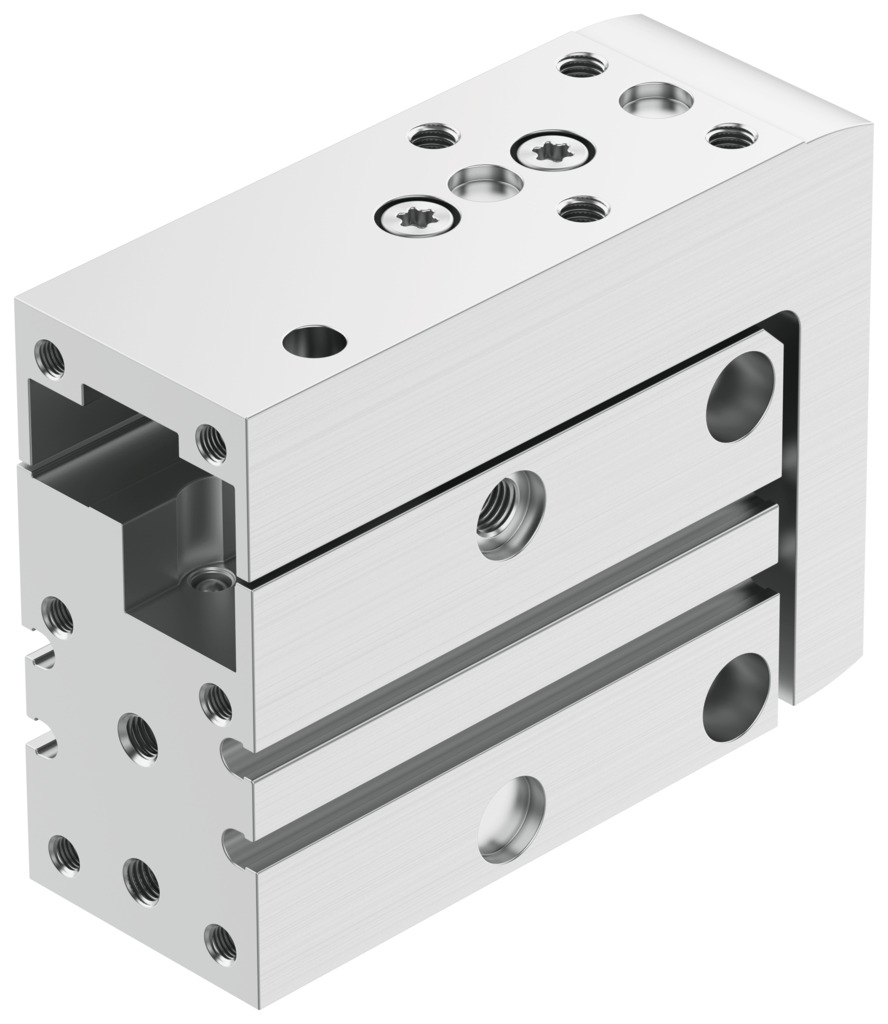

Мини-суппорт DGSS-20-15-E1A

Мини-суппорт

DGSS-20-15-E1A

8164079

Цена: по запросу

Загрузки

Загрузить технический паспорт

Температура окружающей среды	-10 °C ... 60 °C
Класс чистых помещений	Класс 6 в соответствии с ISO 14644-1
Класс коррозионной стойкости CRC	1 - Низкое коррозионное напряжение
Амортизирующий	Эластомерная амортизация, двусторонняя, ход не регулируется
Длина амортизации	1 мм
Дизайн	Гнет... Поршневой шток
Руководство	Направляющая шарикоподшипника с рециркуляцией
Энергия удара в конечных положениях	0,05 Дж
Соответствие требованиям ЛАБОРАТОРИЙ (PWI)	VDMA 24364-C1-L
Материальное покрытие	Кованый алюминиевый сплав
Руководство по материалу	NBR ... ПА
Материал корпуса	Кованый алюминиевый сплав
Материал поршневого штока	Высоколегированная нержавеющая сталь
Уплотнения из материала	NBR ... PU
Максимальное усилие Fy	1560 Н
Максимальное усилие Fz	1560 Н
Максимальный момент Mx	10,1 Нм
Максимальный момент Моего	5,1 Нм
Максимальный момент Mz	5,1 Нм
Максимальная скорость	0,5 м/с
Режим работы	Двойного действия
Монтажное положение	необязательный
Движущаяся масса	166 г
Примечание по материалам	Соответствует требованиям RoHS
Примечание по эксплуатационной и пилотной среде	Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой).
Рабочая среда	Сжатый воздух до ISO 8573-1:2010 [7:4:4]
Рабочее давление	0,1 МПа ... 0,8 МПа
Диаметр поршня	20 мм
Пневматическое соединение	М5
Определение местоположения	С помощью бесконтактного переключателя
Вес продукта	407 г
Точность повторения	<= 0,3 мм
Размер	20
Инсульт	15 мм
Пригодность для производства литий-ионных аккумуляторов	Подходит для производства аккумуляторов в соответствии с внутренним определением Festo степени защиты F1A с ограничениями на использование Cu/Zn/Ni
Символ	00991737
Теоретическое усилие при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм), предварительный ход	188 Н
Теоретическое усилие при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм), обратный ход	158 Н
Тип крепления	Со сквозным отверстием... С внутренней резьбой
