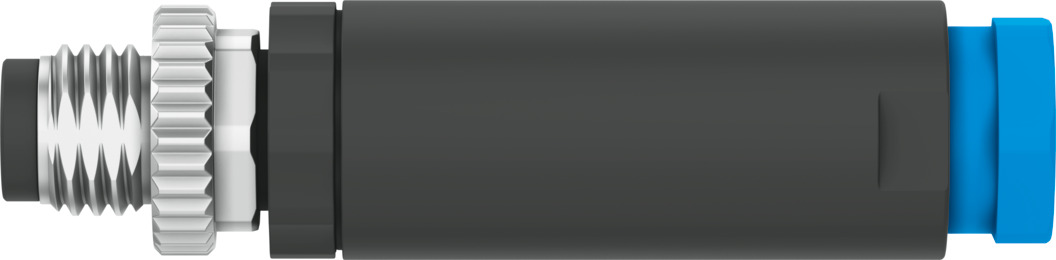

Заглушка
NECB-S-M8G4-C2
8162299Цена: по запросу
1
Загрузки
| Температура окружающей среды | -25 °C ... 90 °C |
| Утверждение | c UL, внесенный в список US (OL) |
| Диаметр кабеля | 2,1 мм... 5 мм |
| Кабельный фитинг | 3/8-24 УНФ-2А |
| Кабельный вывод | Прямой |
| Орган, выдавший сертификат | UL E474609 |
| Соответствует стандарту | По телефону 61076-2-104 |
| Поперечное сечение соединения | 0,14 мм2 ... 0,75 мм2 |
| Класс коррозионной стойкости CRC | 1 - Низкое коррозионное напряжение |
| Номинальный ток при 40°C | 4 А |
| Степень защиты | СТЕПЕНЬ защиты IP65 ... СТЕПЕНЬ защиты IP67 |
| Электрическое подключение 1, совместимый тип монтажа | Совместимость с поворотным /неповоротным винтовым замком |
| Электрическое соединение 1, схема подключения | 00991171 |
| Электрическое подключение 1, тип подключения | Штекеры |
| Электрическое соединение 1, соединительная система | M8x1, с кодом A, согласно EN 61076-2-104 |
| Электрическое соединение 1, конструкция | Круглый |
| Электрическое подключение 1, функция | Сторона контроллера |
| Электрическое подключение 1, количество соединений/жил | 4 |
| Электрическое подключение 1, тип монтажа | Винтовой замок с шестигранником A/F 9 мм и продольной накаткой... Поворотный |
| Электрическое подключение 1, используемые соединения/жилы | 4 |
| Электрическое подключение 2, тип подключения | Кабель |
| Электрическое соединение 2, соединительная система | Винтовая клемма |
| Электрическое соединение 2, функция | Сторона полевого устройства |
| Электрическое подключение 2, количество соединений/жил | 4 |
| Электрическое соединение 2, используемые соединения/жилы | 4 |
| Частота подключения | 100 |
| Цвет корпуса | Черный |
| Устойчивость к перенапряжению | 1,5 кВ |
| Инструкция по применению | Для питания клапанов с электрическим приводом от Festo допустимы только цепи с ограниченным энергопотреблением с максимальным током 4 А при максимальном напряжении холостого хода 30 В постоянного тока. |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA24364-B2-L |
| Материальный электрический контакт | Латунь, никелированное и позолоченное покрытие |
| Материал корпуса | PA66-GF30 |
| Материал винтового замка | Литой под давлением цинк с никелированным покрытием |
| Винты из материала | Никелированная сталь |
| Уплотнения из материала | ФПМ |
| Примечание о температуре окружающей среды | Обратите внимание на снижение |
| Примечание по поперечному сечению соединения | 0,1 мм2 с проволочным наконечником |
| Примечание о степени защиты | В собранном виде |
| Примечание по материалам | Соответствует требованиям RoHS |
| Диапазон рабочих напряжений переменного тока | В ... 48 В |
| Диапазон рабочих напряжений постоянного тока | В ... 60 В |
| Степень загрязнения | 3 |
| Вес продукта | 5 г |
| Соединение защитного провода | Не доступен |
-
