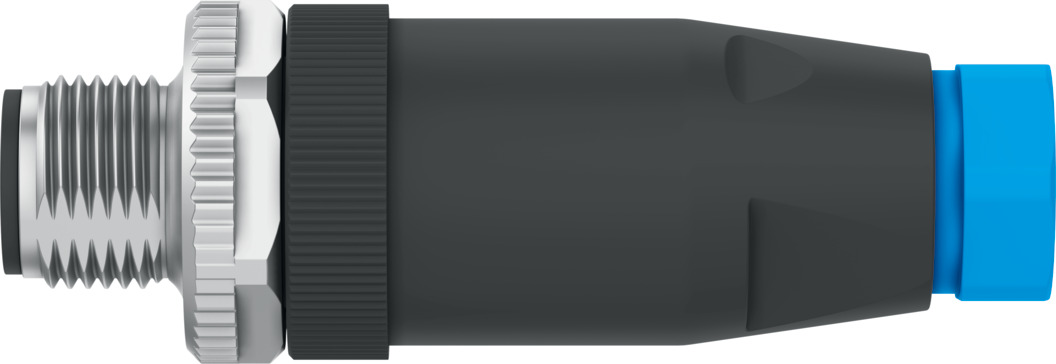

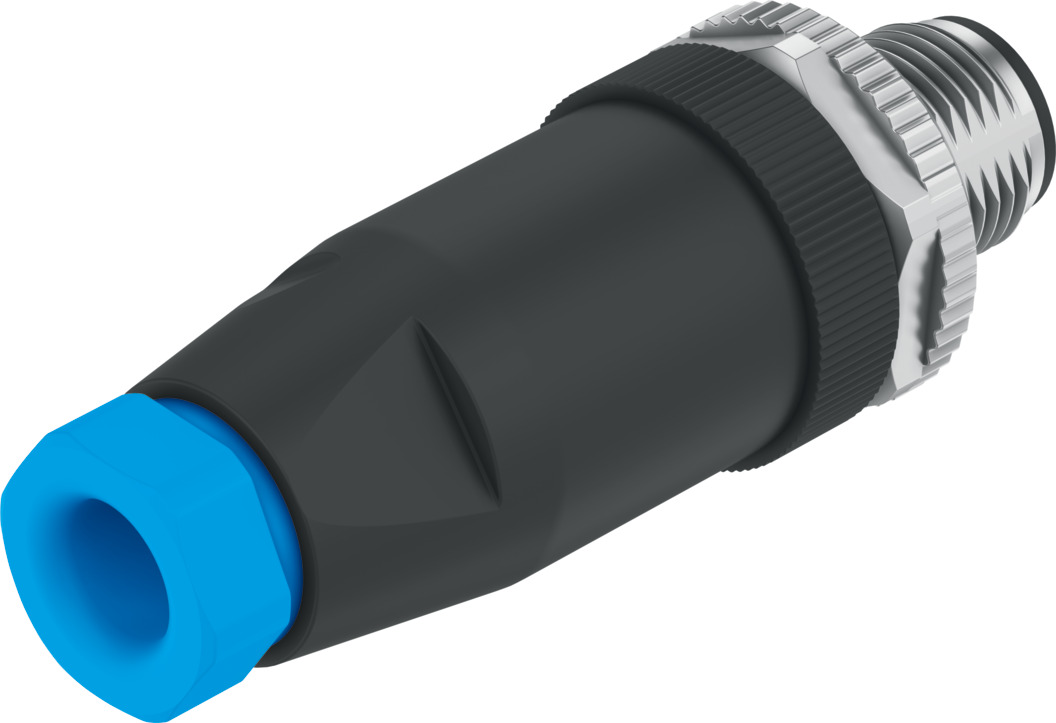

Штекер NECB-S-M12G4-C2

Штекер

NECB-S-M12G4-C2

8162294

Цена: по запросу

Загрузки

Загрузить технический паспорт

Температура окружающей среды	-25 °C ... 90 °C
Утверждение	c UL, внесенный в список US (OL)
Диаметр кабеля	2,1 мм... 7 мм
Кабельный фитинг	Pg7
Кабельный вывод	Прямой
Орган, выдавший сертификат	UL E474609
Соответствует стандарту	По телефону 61076-2-101
Поперечное сечение соединения	0,14 мм2 ... 0,75 мм2
Класс коррозионной стойкости CRC	1 - Низкое коррозионное напряжение
Номинальный ток при 40°C	4 А
Степень защиты	СТЕПЕНЬ защиты IP65 ... СТЕПЕНЬ защиты IP67
Электрическое подключение 1, совместимый тип монтажа	Совместимость с поворотным /неповоротным винтовым замком
Электрическое соединение 1, схема подключения	00995386
Электрическое подключение 1, тип подключения	Штекеры
Электрическое соединение 1, соединительная система	M12x1, A-соответствует стандарту EN 61076-2-101
Электрическое соединение 1, конструкция	Круглый
Электрическое подключение 1, функция	Сторона контроллера
Электрическое подключение 1, количество соединений/жил	4
Электрическое подключение 1, тип монтажа	Винтовой замок с шестигранником 18 мм и продольной накаткой... Поворотный
Электрическое подключение 1, используемые соединения/жилы	4
Электрическое подключение 2, тип подключения	Кабель
Электрическое соединение 2, соединительная система	Винтовая клемма
Электрическое соединение 2, функция	Сторона полевого устройства
Электрическое подключение 2, количество соединений/жил	4
Электрическое соединение 2, используемые соединения/жилы	4
Частота подключения	100
Цвет корпуса	Черный
Устойчивость к перенапряжению	1,5 кВ
Инструкция по применению	Для питания клапанов с электрическим приводом от Festo допустимы только цепи с ограниченным энергопотреблением с максимальным током 4 А при максимальном напряжении холостого хода 30 В постоянного тока.
Соответствие требованиям ЛАБОРАТОРИЙ (PWI)	VDMA24364-B2-L
Материальный электрический контакт	Латунь, никелированное и позолоченное покрытие
Материал корпуса	PA66-GF30
Материал винтового замка	Литой под давлением цинк с никелированным покрытием
Винты из материала	Никелированная сталь
Уплотнения из материала	ФПМ
Примечание о температуре окружающей среды	Обратите внимание на снижение
Примечание по поперечному сечению соединения	0,1 мм2 с проволочным наконечником
Примечание о степени защиты	В собранном виде
Примечание по материалам	Соответствует требованиям RoHS
Диапазон рабочих напряжений переменного тока	В ... 48 В
Диапазон рабочих напряжений постоянного тока	В ... 60 В
Степень загрязнения	3
Вес продукта	18 г
Соединение защитного провода	Не доступен
