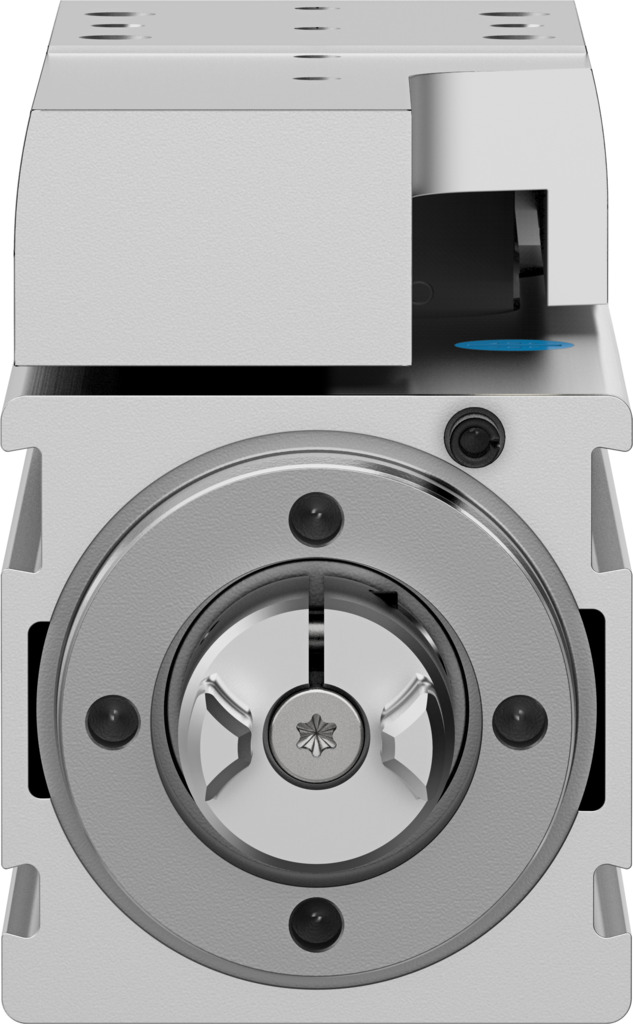

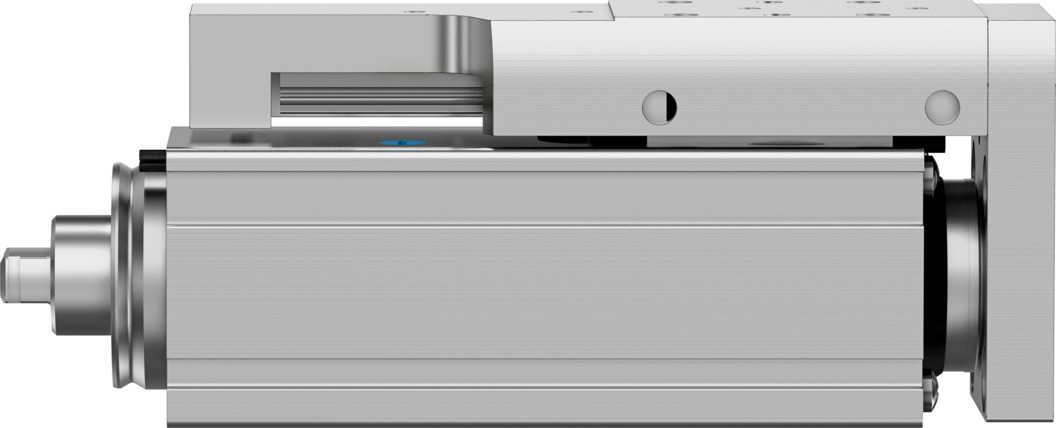

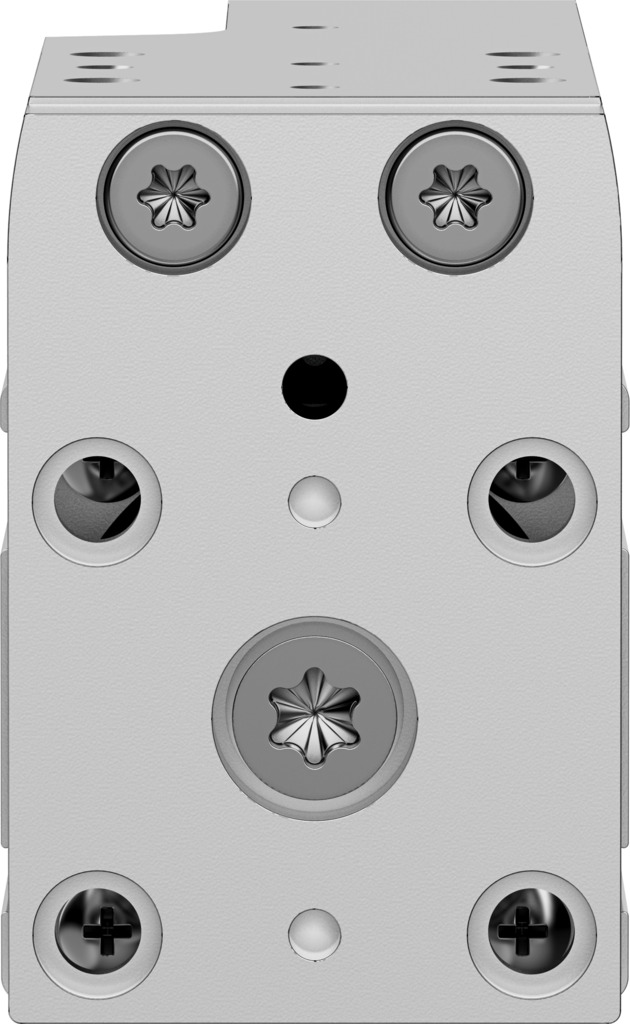

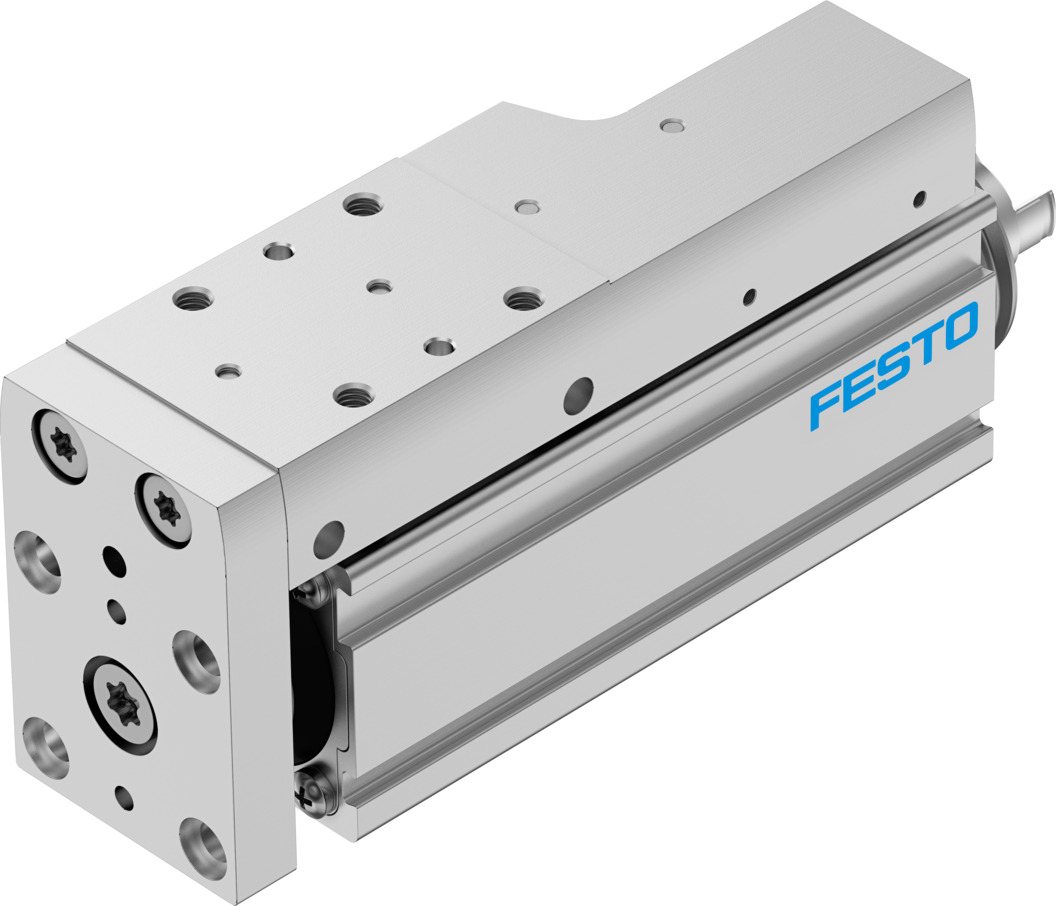

Мини-суппорт
EGSC-BS-KF-25-25-2P
8162069Цена: по запросу
| Максимальное усилие подачи Fx | 20 Н |
| Точность повторения | ±0,015 мм |
| Размер | 25 |
| Рабочий ход | 25 мм |
1
| Дополнительная движущаяся масса на ход 10 мм | 9 г |
| Дополнительный вес на ход 10 мм | 19 г |
| Температура окружающей среды | °C ... 50 °C |
| Базовый вес для хода 0 мм | 176 г |
| Класс чистых помещений | Класс 9 в соответствии с ISO 14644-1 |
| Класс коррозионной стойкости CRC | 0 - Отсутствие коррозионного воздействия |
| Степень защиты | Степень защиты IP40 |
| Дизайн | Электрическая мини-горка... С шариковым винтовым приводом |
| Рабочий цикл | 100% |
| Шариковый винт с динамической базовой нагрузкой | 1900 н.э. |
| Номинальная динамическая базовая нагрузка на неподвижный подшипник | 2810 Н |
| Линейная направляющая с номинальной динамической нагрузкой | 1310 Н |
| Постоянная подача | 2 мм/ед. |
| Fy при теоретическом сроке службы 100 км (учитывается только в качестве ориентира) | 1310 Н |
| Fz при теоретическом сроке службы 100 км (учитывается только в качестве ориентира) | 1310 Н |
| Руководство | Направляющая шарикоподшипника с рециркуляцией |
| Крутящий момент холостого хода при vmax | 0,015 Нм |
| Крутящий момент холостого хода при vmin | 0,005 Нм |
| Энергия удара в конечных положениях | J |
| Код интерфейса, привод | В20 |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA24364 зона III |
| Интервал технического обслуживания | Пожизненная смазка |
| Массовый момент инерции, ДЖ на метр хода | 0,00529 кгсм2 |
| Массовый момент инерции JL на кг рабочей нагрузки | 0,00101 кгсм2 |
| Момент инерции массы JO | 8,7Е-4 кгсм2 |
| Материальный направляющий брус | Стальной прокат |
| Направляющий выступ для материала | Стальной прокат |
| Материал корпуса | Анодированный кованый алюминиевый сплав |
| Материал поршневого штока | Высоколегированная нержавеющая сталь |
| Скольжение материала | Анодированный кованый алюминиевый сплав |
| Материальный шпиндель | Стальной прокат |
| Материал гайки шпинделя | Стальной прокат |
| Пластина из материала хомута | Анодированный кованый алюминиевый сплав |
| Максимальное ускорение | 5 м/с2 |
| Максимальное усилие подачи Fx | 20 Н |
| Максимальное усилие Fy | 669 Н |
| Максимальное усилие Fz | 669 Н |
| Максимальный момент Mx | 2 Нм |
| Максимальный момент Моего | 2,1 Нм |
| Максимальный момент Mz | 2,1 Нм |
| Максимальное радиальное усилие на приводном валу | 30 Н |
| Максимальная скорость вращения | 4000 об/мин |
| Максимальная скорость | 0,133 м/с |
| Монтажное положение | необязательный |
| Движущаяся масса с ходом 0 мм | 83 г |
| Mx при теоретическом сроке службы 100 км (учитывается только в качестве ориентира) | 5 Нм |
| Мой теоретический ресурс составляет 100 км (учитывается только в качестве ориентира). | 4 Нм |
| Mz при теоретическом сроке службы 100 км (учитывается только в качестве ориентира) | 4 Нм |
| Примечание по материалам | Соответствует требованиям RoHS |
| Обратите внимание на энергию удара в конечных положениях | При максимальной скорости наведения 0,01 м/с |
| Определение местоположения | С помощью бесконтактного переключателя |
| Вес продукта | 223 г |
| Контрольный срок службы | 5000 км |
| Исходное значение эффективной нагрузки по горизонтали | 2 кг |
| Исходное значение эффективной нагрузки по вертикали | 2 кг |
| Ссылка | Положительный фиксированный стоп-блок... Отрицательный фиксированный стоп-блок |
| Точность повторения | ±0,015 мм |
| Теоретический обратный зазор | 150 мкм |
| Размер | 25 |
| Уровень звукового давления | 45 дБ(А) |
| Диаметр шпинделя | 6 мм |
| Шаг шпинделя | 2 мм/ед. |
| Тип шпинделя | Шариковый винтовой привод |
| Шариковый винт со статической базовой нагрузкой | 2800 Н |
| Статическая базовая нагрузка на неподвижный подшипник | 1340 Н |
| Линейная направляющая со статической базовой нагрузкой | 2440 Н |
| Запас хода | мм |
| Пригодность для производства литий-ионных аккумуляторов | Подходит для производства аккумуляторов в соответствии с внутренним определением Festo степени защиты F1A с ограничениями на использование Cu/Zn/Ni |
| Символ | 00992069 |
| Тип двигателя | Шаговый двигатель ... Серводвигатель |
| Тип крепления | Через внутреннюю резьбу ... Через центрирующую втулку |
| Рабочий ход | 25 мм |
-
