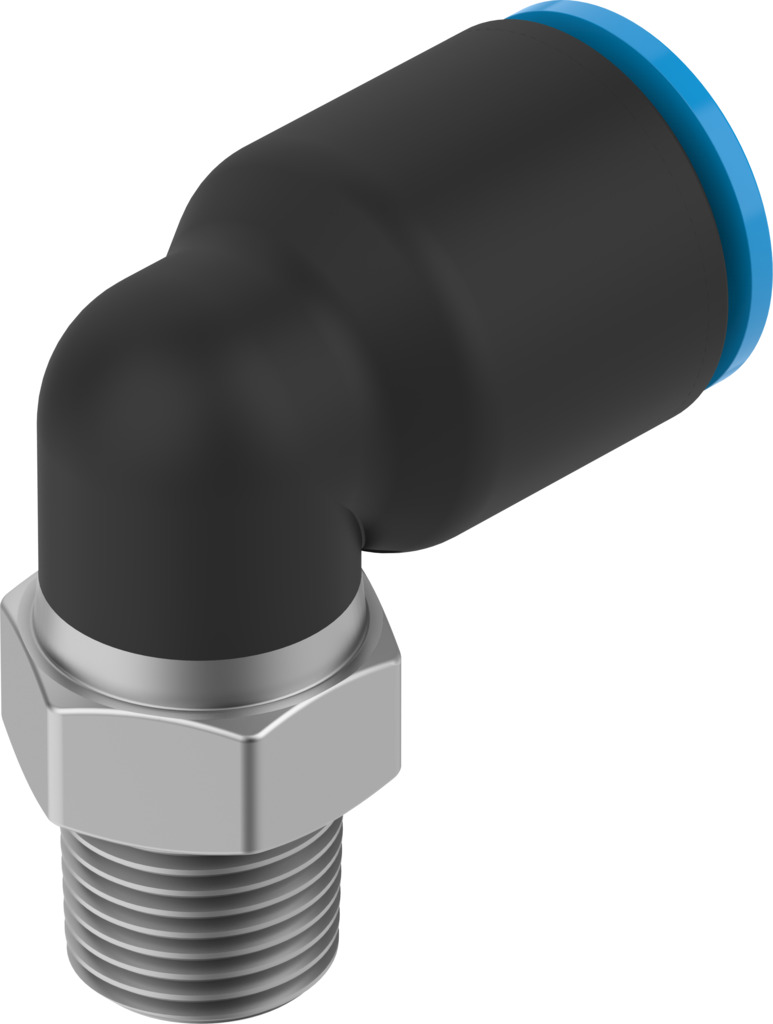

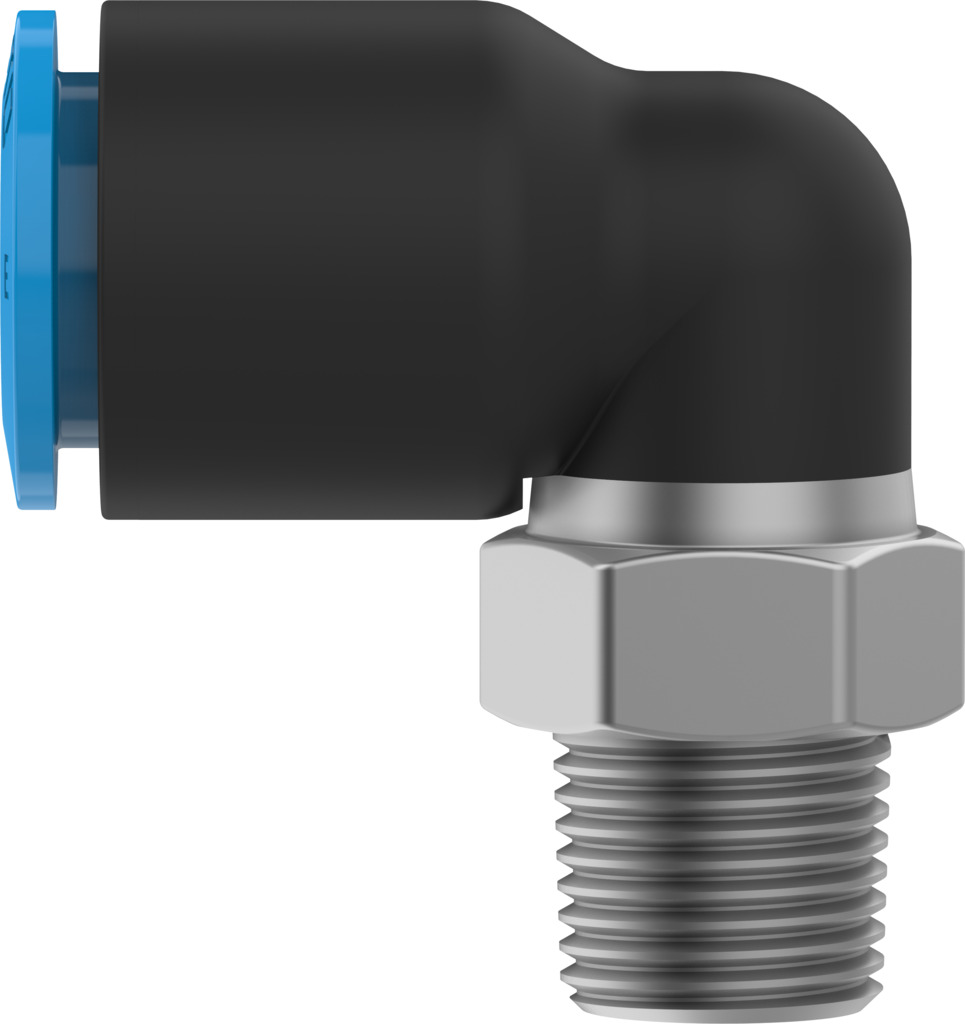

Быстроразъемный фитинг NPQE-L-R14-Q12-F1A-P10

Быстроразъемный фитинг

NPQE-L-R14-Q12-F1A-P10

8158786

Цена: по запросу

Температура окружающей среды	-5 °C ... 60 °C
Дизайн	L-образная форма
Номинальный размер	8,5 мм
Пневматическое соединение, порт 1	Наружная резьба R1/4
Пневматическое соединение, порт 2	Для труб с наружным диаметром 12 мм

Загрузки

Температура окружающей среды	-5 °C ... 60 °C
Класс чистых помещений	Класс 4 в соответствии с ISO 14644-1
Цвет фиксирующего кольца	Синий
Класс коррозионной стойкости CRC	1 - Низкое коррозионное напряжение
Дизайн	L-образная форма
Соответствие требованиям ЛАБОРАТОРИЙ (PWI)	VDMA24364 зона III
Материал корпуса	ПБТ... Высоколегированная нержавеющая сталь
Фиксирующее кольцо из материала	ПОМ
Уплотнение резьбы из материала	ПТФЭ
Материальный компонент зажима трубопровода	Высоколегированная нержавеющая сталь
Уплотнение трубопровода из материала	Нитрильный каучук
Монтажное положение	необязательный
Номинальный размер	8,5 мм
Примечание по материалам	Соответствует требованиям RoHS
Примечание по эксплуатационной и пилотной среде	Возможна работа со смазкой
Рабочая среда	Сжатый воздух до ISO 8573-1:2010 [7:4:4]
Рабочее давление, полный диапазон температур	-0,095 МПа ... 0,8 МПа
Пневматическое соединение, порт 1	Наружная резьба R1/4
Пневматическое соединение, порт 2	Для труб с наружным диаметром 12 мм
Вес продукта	24,03 г
Размер	Стандарт
Размер упаковки	10
Пригодность для производства литий-ионных аккумуляторов	Подходит для производства аккумуляторов в соответствии с внутренним определением Festo степени защиты F1A с ограничениями на использование Cu/Zn/Ni
Тип крепления	Внешний шестигранник, размер 17 мм
Тип уплотнения на резьбовой пробке	Покрытие
Варианты	Metals with copper, zinc or nickel by mass as main constituent are excluded from use. Exceptions are nickel in steel, chemically nickel-plated surfaces, printed circuit boards, cables, electrical plug connectors and coils.

Краткая информация о продукте
Стандартная серия фитингов NPQE
