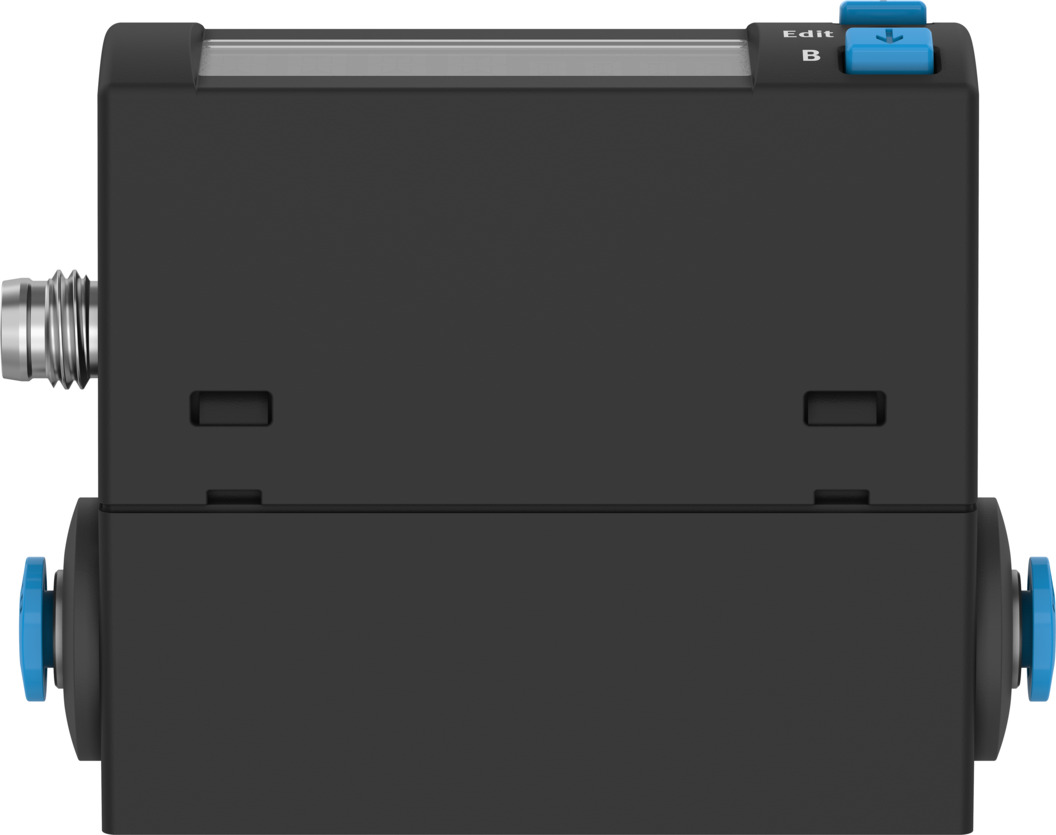

Датчик расхода SFAH-0.5B-Q4S-PNLK-PNVBA-M8

Датчик расхода

SFAH-0.5B-Q4S-PNLK-PNVBA-M8

8158412

Цена: по запросу

Конечное значение кривой характеристики расхода	0,5 л/мин
Направление потока	Двунаправленный
Рабочая среда	Аргон... Сжатый воздух до ISO 8573-1:2010 [6:4:4]
Рабочее давление	-0,9 бар ... 10 бар

Загрузки

Точность измерения расхода	± (2% o.m.v. + 1% FS)
Температура окружающей среды	°C ... 50 °C
Аналоговый выход	0 - 10 В ... 4 - 20 мА
Утверждение	Торговая марка RCM ... указана в списке UL us (OL)
Знак CE (см. декларацию о соответствии)	В соответствии с Директивой ЕС по электромагнитной совместимости... В соответствии с Директивой ЕС RoHS
Орган, выдавший сертификат	UL E322346
Класс чистых помещений	Класс 4 в соответствии с ISO 14644-1
Класс коррозионной стойкости CRC	2 - Умеренное коррозионное напряжение
Степень защиты	Степень защиты IP40
Тип дисплея	Многоцветный ЖК-дисплей с подсветкой
Отображаемые единицы измерения	г ... г/мин
Электрическое соединение 1, схема подключения	00991171
Электрическое подключение 1, тип подключения	Штекеры
Электрическое соединение 1, соединительная система	M8x1, с кодом A, согласно EN 61076-2-104
Электрическое подключение 1, количество соединений/жил	4
Конечное значение диапазона измерения расхода	0,5 л/мин
Конечное значение кривой характеристики расхода	0,5 л/мин
Начальное значение кривой характеристики расхода	-0,5 л/мин
Направление потока	Двунаправленный
Подключение к сети ввода-вывода, требуется хранение данных	500 байт
IO-Link, функциональные классы	Двоичный канал передачи данных (BDC) ... Переменная данных процесса (PDV)
Подключение к сети ввода-вывода, минимальное время цикла	4 мс
Канал ввода-вывода, класс порта	A
IO-Link, обрабатывающий содержимое данных В	1 бит BDC (контроль объема) ... 14 бит PDV (измеренное значение расхода)
Канал ввода-вывода, длина обрабатываемых данных В	3 байта
IO-Link, Профиль пользователя	Интеллектуальный профиль датчика
IO-Link, версия протокола	Устройство V 1.1
Поддержка IO-Link, SIO-режима	Да
IO-Link, служебные данные В	32-битное измерение объема/массы
IO-Link, режим связи	COM2 (38,4 Кбод)
Соответствие требованиям ЛАБОРАТОРИЙ (PWI)	VDMA24364-B2-L
Материал корпуса	Усиленный ПА
Материал, контактирующий со средой	Анодированный кованый алюминиевый сплав ... Эпоксидная смола
Максимальный выходной ток сопротивления нагрузки	500 Ом
Максимальный выходной ток	100 мА
Измеряемая переменная	Массовый расход ... Объемный расход
Способ измерения	Теплопередача
Принцип измерения	Тепловой
Температура среды	°C ... 50 °C
Минимальное выходное напряжение сопротивления нагрузки	20 Ком
Монтажное положение	необязательный
Ток питания без нагрузки	25 мА
Номинальная температура	23 °C
Примечание по материалам	Соответствует требованиям RoHS
Рабочая среда	Аргон... Сжатый воздух до ISO 8573-1:2010 [6:4:4]
Рабочее давление	-0,9 бар ... 10 бар
Диапазон рабочих напряжений постоянного тока	22 В ... 26 В
Защита от перегрузки	Доступный
Пневматическое соединение	Для трубок диаметром 4 мм
Пневматическое соединение, направление выхода	Прямой
Степень загрязнения	3
Падение давления	5 мбар
Диапазон влияния давления в ± %FS/бар	1 %FS/b.
Вес продукта	60 г
Защита от несанкционированного доступа	IO-Link ... ПИН-код
Класс защиты	III
Протокол	Система ввода-вывода®
Смещение точности повторения в ± %FS	0,2 %FS
Диапазон точности повторения в ± %FS	0,8 %FS
Защита от обратной полярности	Для всех электрических соединений
Параметры настройки	IO-Link® ... Обучение
Номинальный ток короткого замыкания	да
Начальное значение для диапазона измерения расхода	0,01 л/мин
Функция переключающего элемента	N/C или N/O контакт, переключаемый
Функция переключения	Окно сравнения ... Устройство сравнения пороговых значений
Коммутационный выход	2 x PNP или 2 x NPN, переключаемые
Символ	00995794
Диапазон температурных коэффициентов в ± %FS/K	Тип. 0,15%FS/K
Тип крепления	С аксессуарами
Маркировка UKCA (см. декларацию о соответствии)	В соответствии с британскими инструкциями по электромагнитной совместимости... В соответствии с британскими инструкциями RoHS
