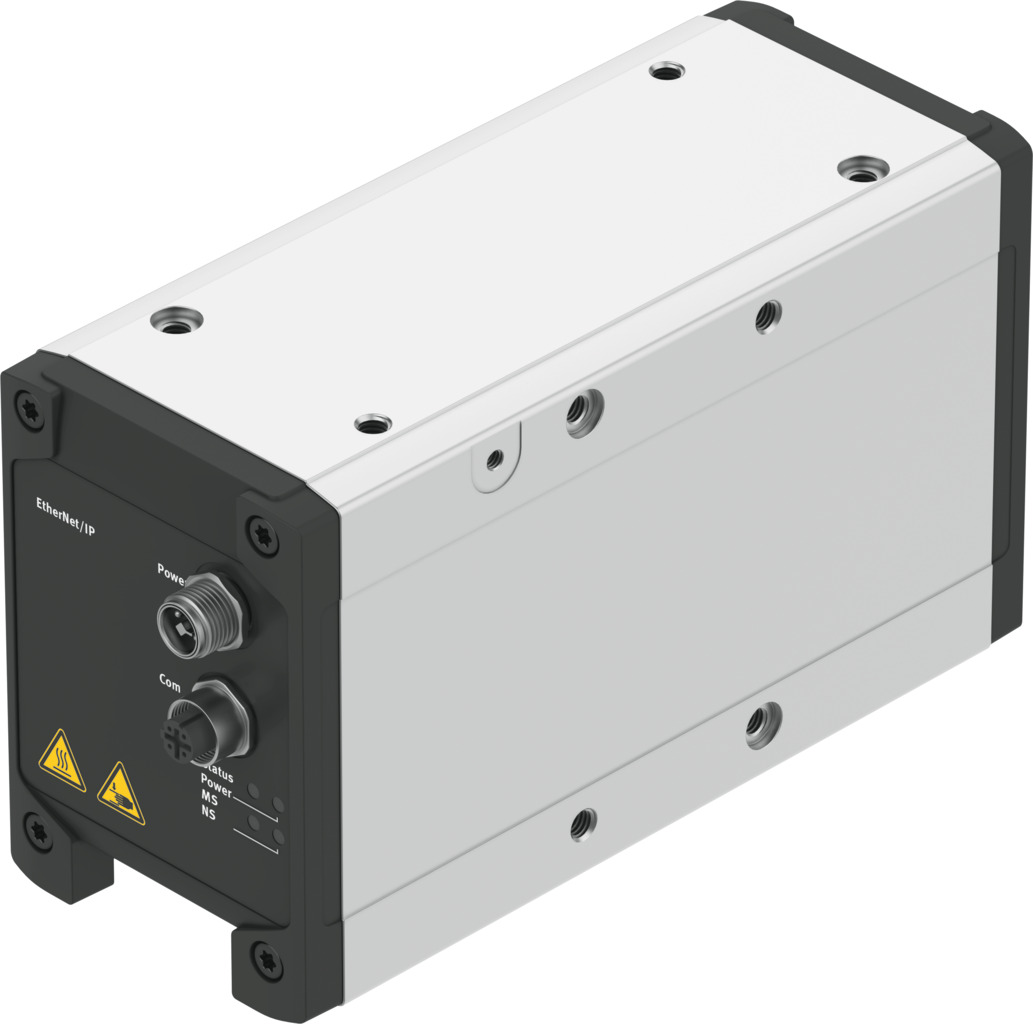

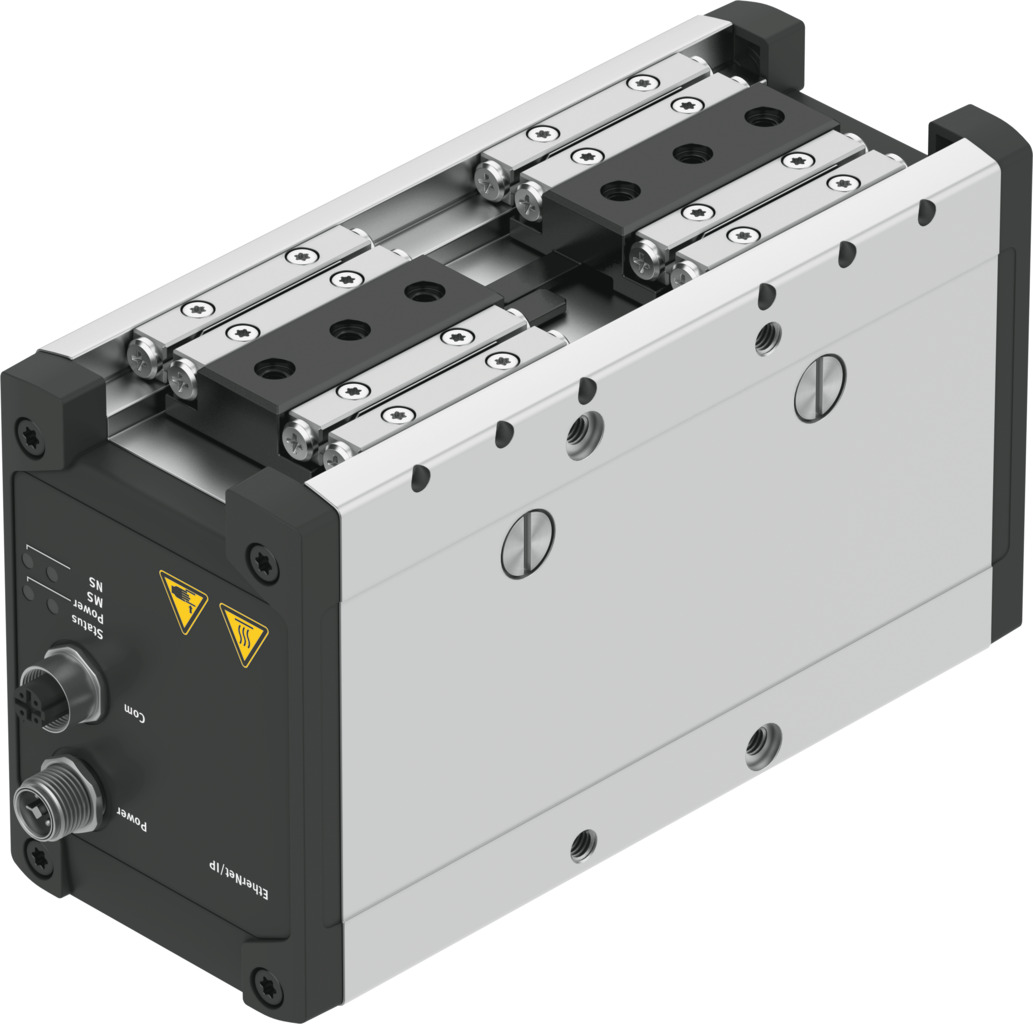

Параллельный захват HEPP-42-56-EP

Параллельный захват

HEPP-42-56-EP

8146660

Цена: по запросу

Загрузки

Температура окружающей среды	°C ... 50 °C
Знак CE (см. декларацию о соответствии)	В соответствии с Директивой ЕС по электромагнитной совместимости... В соответствии с Директивой ЕС RoHS
Класс чистых помещений	Класс 6 в соответствии с ISO 14644-1
Коммуникационный профиль	Профиль привода
Поддержка конфигурации	Файл ЭЦП
Режим работы контроллера	Интерполированный режим через полевую шину
Класс коррозионной стойкости CRC	0 - Отсутствие коррозионного воздействия
Степень защиты	Степень защиты IP40
Дизайн	Зубчатый ремень... Электрический захват
Приводная система	Электрический

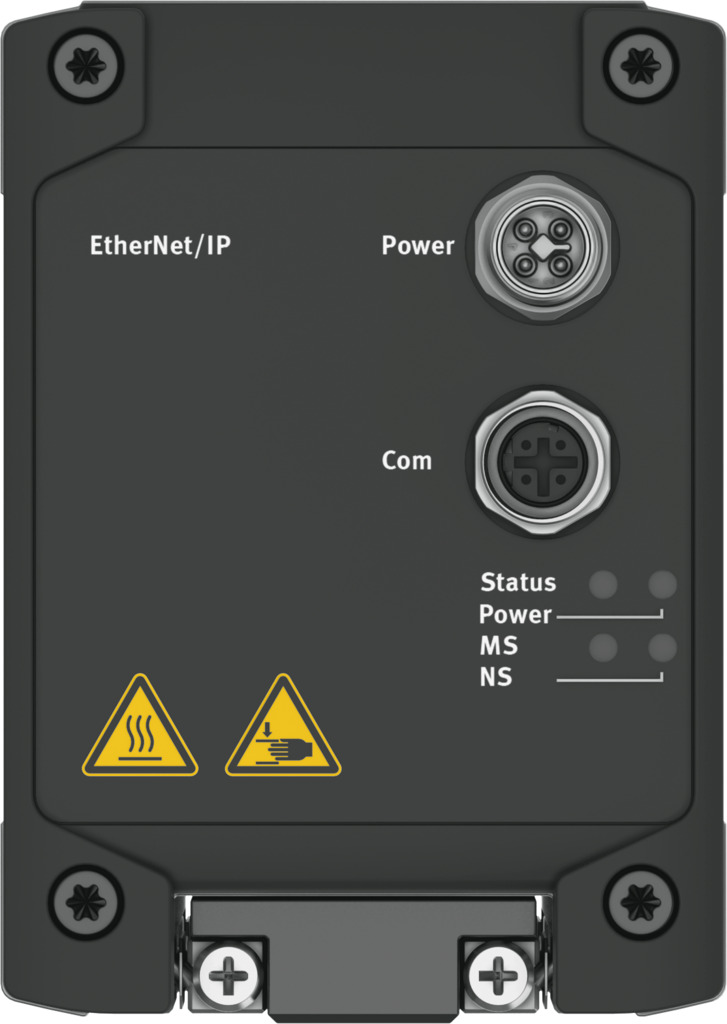

Электрическое соединение	2x M12
Полевая шина, схема подключения	4
Полевая шина, система подключения	M12x1, D-код по EN 61076-2-101
Полевая шина, тип подключения	Разъем
Полевая шина, протокол	EtherNet/IP
Подключение по полевой шине	EtherNet/IP
Функция захвата	Параллель
Усилие захвата на одну захватную челюсть	340 Н
Скорость захвата на один палец захватчика	3 мм/с
Руководство	Направляющая роликоподшипника
Марка KC	KC-EMV
Соответствие требованиям ЛАБОРАТОРИЙ (PWI)	VDMA24364 зона III
Интервал смазывания направляющих компонентов	1 Мой SP
Момент инерции массы	85 кгсм2
Губки для захвата материала	Сталь
Материал корпуса	Анодированный алюминий
Максимальное потребление тока	4000 мА
Макс. потребляемый ток, нагрузка	3 А
Макс. потребляемый ток, логический	1 А
Максимальное усилие на зажимной губке Fz статическое	1100 Н
Максимальный зазор в зажимной губке Sz	0,35 мм
Максимальный крутящий момент на захвате Mx статический	13,9 Нм
Максимальный крутящий момент на захвате Мой статический	38,5 Нм
Максимальный крутящий момент на захвате, Mz статический	13,9 Нм
Монтажное положение	необязательный
Номинальный ток двигателя	5 А
Номинальное рабочее напряжение постоянного тока	24 В
Номинальный крутящий момент	0,185 Нм
Номинальное напряжение логического источника питания постоянного тока	24 В
Номинальное напряжение напряжение нагрузки постоянного тока	24 В
Примечание по материалам	Соответствует требованиям RoHS
Количество MAC-адресов	4
Количество захватных губок	2
Допустимый диапазон для источника питания нагрузки	± 10 %
Допустимый диапазон логического напряжения	± 10 %
Определение местоположения	Датчик частоты вращения двигателя
Ускорение позиционирования на один палец захвата	1 м/с2
Скорость позиционирования на один захватный палец	50 мм/с
Вес продукта	2600 г
Номинальная нагрузка	3 кг
Индикация состояния готовности	повел
Относительная влажность воздуха	0 - 95% ... Без конденсации
Точность повторения, захват	0,02 мм
Датчик положения ротора	Абсолютный однооборотный энкодер
Датчик положения ротора, принцип измерения с помощью энкодера	Притягательный
Ударопрочность	Ударные испытания со степенью тяжести 2 по FN 942017-5 и EN 60068-2-27
Размер	42
Уровень звукового давления	60 дБ(А)
Ход каждой губки захвата	28 мм
Пригодность для производства литий-ионных аккумуляторов	Подходит для производства аккумуляторов в соответствии с внутренним определением Festo степени защиты F1A с ограничениями на использование Cu/Zn/Ni
Символ	00992258
Общее усилие захвата	680 Н
Общий ход	56 мм
Тип крепления	С внутренней резьбой и центрирующей втулкой
Маркировка UKCA (см. декларацию о соответствии)	В соответствии с британскими инструкциями по электромагнитной совместимости... В соответствии с британскими инструкциями RoHS
Варианты	Metals with copper, zinc or nickel by mass as main constituent are excluded from use. Exceptions are nickel in steel, chemically nickel-plated surfaces, printed circuit boards, cables, electrical plug connectors and coils.
Виброустойчивость	Испытание при транспортировке с уровнем опасности 2 в соответствии с FN 942017-4 и EN 60068-2-6
