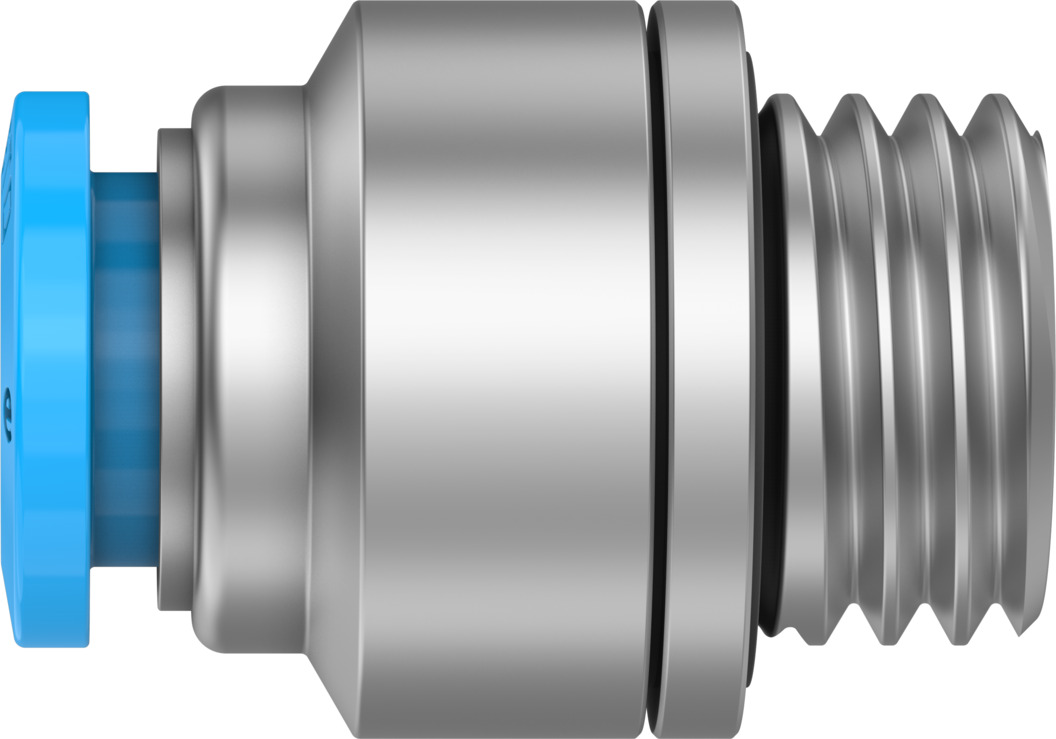

Вставной фитинг
NPQE-DK-G18-Q6-F1A-P10
8144600Цена: по запросу
| Температура окружающей среды | -5 °C ... 60 °C |
| Дизайн | Прямой дизайн |
| Номинальный размер | 4 мм |
| Пневматическое соединение, порт 1 | Наружная резьба G1/8 |
| Пневматическое соединение, порт 2 | Для труб наружного диаметра 6 мм |
1
Загрузки
| Температура окружающей среды | -5 °C ... 60 °C |
| Класс чистых помещений | Класс 4 в соответствии с ISO 14644-1 |
| Цвет фиксирующего кольца | Синий |
| Класс коррозионной стойкости CRC | 1 - Низкое коррозионное напряжение |
| Дизайн | Прямой дизайн |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA24364 зона III |
| Материал корпуса | Высоколегированная нержавеющая сталь |
| Фиксирующее кольцо из материала | ПОМ |
| Уплотнение резьбы из материала | Алюминий... ТПИ |
| Материальный компонент зажима трубопровода | Высоколегированная нержавеющая сталь |
| Уплотнение трубопровода из материала | Нитрильный каучук |
| Монтажное положение | необязательный |
| Номинальный размер | 4 мм |
| Номинальный крутящий момент | 7 Нм |
| Примечание по материалам | Соответствует требованиям RoHS |
| Примечание по эксплуатационной и пилотной среде | Возможна работа со смазкой |
| Рабочая среда | Сжатый воздух до ISO 8573-1:2010 [7:4:4] |
| Рабочее давление, полный диапазон температур | -0,095 МПа ... 0,8 МПа |
| Пневматическое соединение, порт 1 | Наружная резьба G1/8 |
| Пневматическое соединение, порт 2 | Для труб наружного диаметра 6 мм |
| Вес продукта | 6,82 г |
| Размер | Мини |
| Размер упаковки | 10 |
| Пригодность для производства литий-ионных аккумуляторов | Подходит для производства аккумуляторов в соответствии с внутренним определением Festo степени защиты F1A с ограничениями на использование Cu/Zn/Ni |
| Допуск на номинальный момент затяжки | ± 20% |
| Тип крепления | Внутренний шестигранник, размер 4 мм |
| Тип уплотнения на резьбовой пробке | Уплотнительное кольцо |
| Варианты | Metals with copper, zinc or nickel by mass as main constituent are excluded from use. Exceptions are nickel in steel, chemically nickel-plated surfaces, printed circuit boards, cables, electrical plug connectors and coils. |
-
