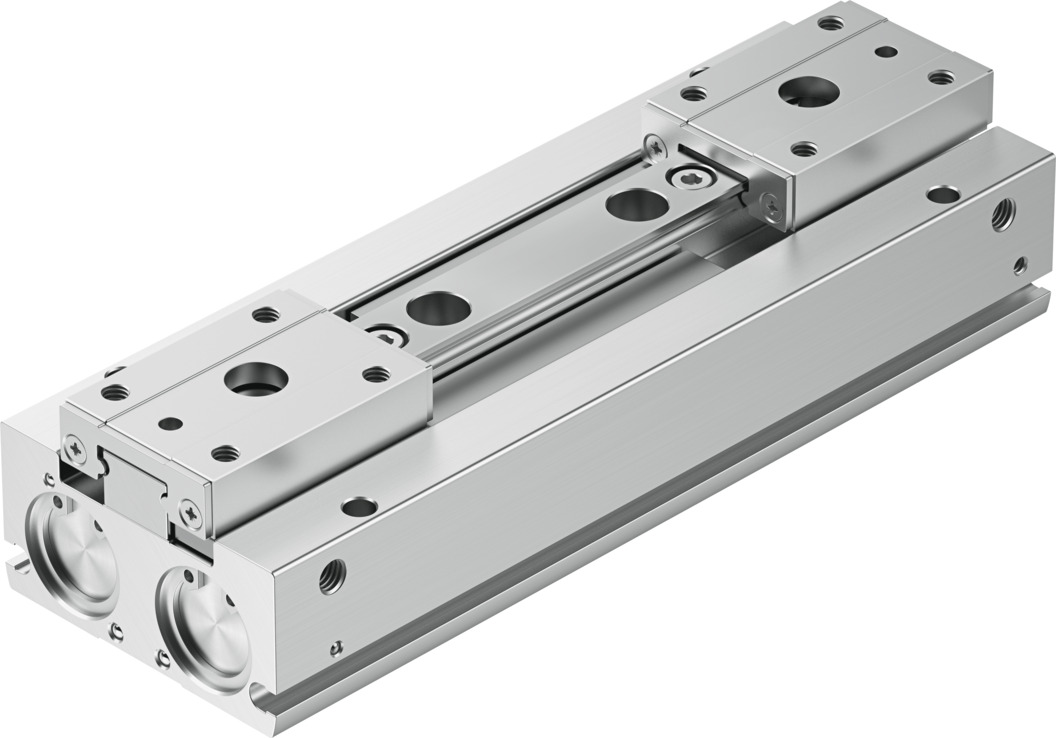

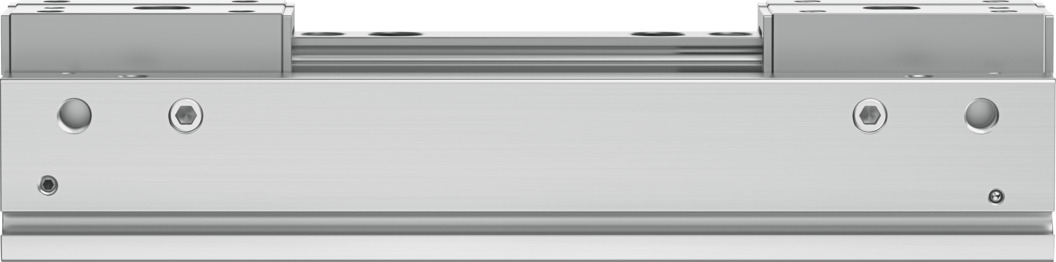

Параллельный захват HPPF-16-64-A

Параллельный захват

HPPF-16-64-A

8143246

Цена: по запросу

Дизайн	Плоский способ крепления пальцев захвата... Зубчатая рейка
Пневматическое соединение	М5
Определение местоположения	С помощью бесконтактного переключателя
Ход каждой губки захвата	32 мм

Загрузки

Температура окружающей среды	-10 °C ... 60 °C
Класс чистых помещений	Класс 7 в соответствии с ISO 14644-1
Класс коррозионной стойкости CRC	0 - Отсутствие коррозионного воздействия
Амортизирующий	Эластичные амортизирующие кольца/пластины на обоих концах
Дизайн	Плоский способ крепления пальцев захвата... Зубчатая рейка
Приводная система	Пневматический
Материал зубчатой рейки	Высоколегированная нержавеющая сталь
Резервное усилие захвата	Никто
Усилие захвата на зажимную губку при смыкании 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм)	109,1 Н
Усилие захвата на зажимную губку, при открывании, 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм)	109,1 Н
Функция захвата	Параллель
Руководство	Направляющая для шарика
Соответствие требованиям ЛАБОРАТОРИЙ (PWI)	VDMA24364 зона III
Материальное покрытие	Анодированный кованый алюминиевый сплав
Материал крышки колпачка	Анодированный кованый алюминиевый сплав
Торцевая пластина из материала	Высоколегированная нержавеющая сталь
Губки для захвата материала	Высоколегированная сталь
Материал корпуса	Анодированный кованый алюминиевый сплав
Уплотнительное кольцо из материала	Нитрильный каучук
Уплотнение поршня из материала	TPE-U (ПОЛИУРЕТАН)
Винты из материала	Сталь с покрытием
Максимальный угловой зазор между челюстями захвата ax, ay	град.
Максимальное усилие на зажимной губке Fz статическое	180 Н
Максимальный зазор в зажимной губке Sz	мм
Максимальный момент Mx	4,4 Нм
Максимальный момент Моего	2,2 Нм
Максимальный момент Mz	2,2 Нм
Максимальная рабочая частота захвата	1 Гц
Минимальное время закрывания при давлении 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм)	181 мс
Минимальное время открывания при давлении 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм)	189 мс
Режим работы	Двойного действия
Монтажное положение	необязательный
Примечание по материалам	Соответствует требованиям RoHS
Примечание по эксплуатационной и пилотной среде	Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой).
Количество захватных губок	2
Рабочая среда	Сжатый воздух до ISO 8573-1:2010 [7:4:4]
Рабочее давление	0,1 МПа ... 0,7 МПа
Пневматическое соединение	М5
Определение местоположения	С помощью бесконтактного переключателя
Вес продукта	691 г
Точность повторения, захват	0,06 мм
Размер	16
Ход каждой губки захвата	32 мм
Пригодность для производства литий-ионных аккумуляторов	Подходит для производства аккумуляторов в соответствии с внутренним определением Festo степени защиты F1A с ограничениями на использование Cu/Zn/Ni
Символ	00991894
Общее усилие захвата при смыкании 0,6МПа (6 бар, 87 фунтов на квадратный дюйм)	218,2 Н
Общее усилие захвата при открывании 0,6МПа (6 бар, 87 фунтов на квадратный дюйм)	218,2 Н
Общий ход	64 мм
Тип крепления	Прямой монтаж через сквозное отверстие... Прямой монтаж с помощью резьбы
Варианты	Metals with copper, zinc or nickel by mass as main constituent are excluded from use. Exceptions are nickel in steel, chemically nickel-plated surfaces, printed circuit boards, cables, electrical plug connectors and coils.
