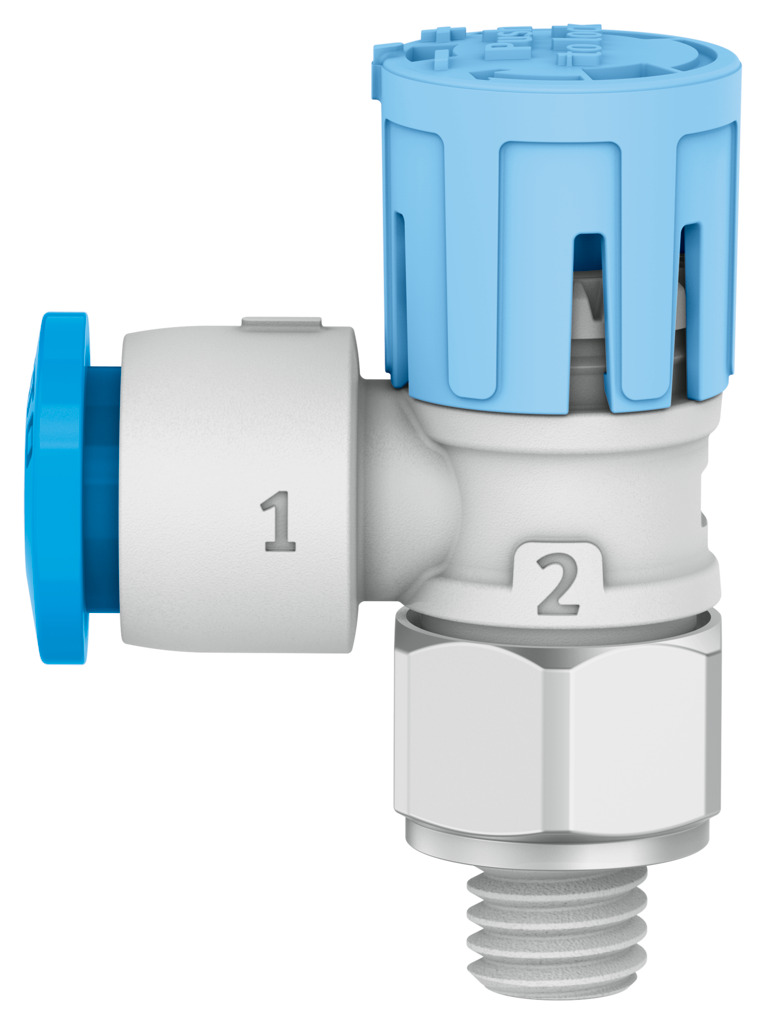

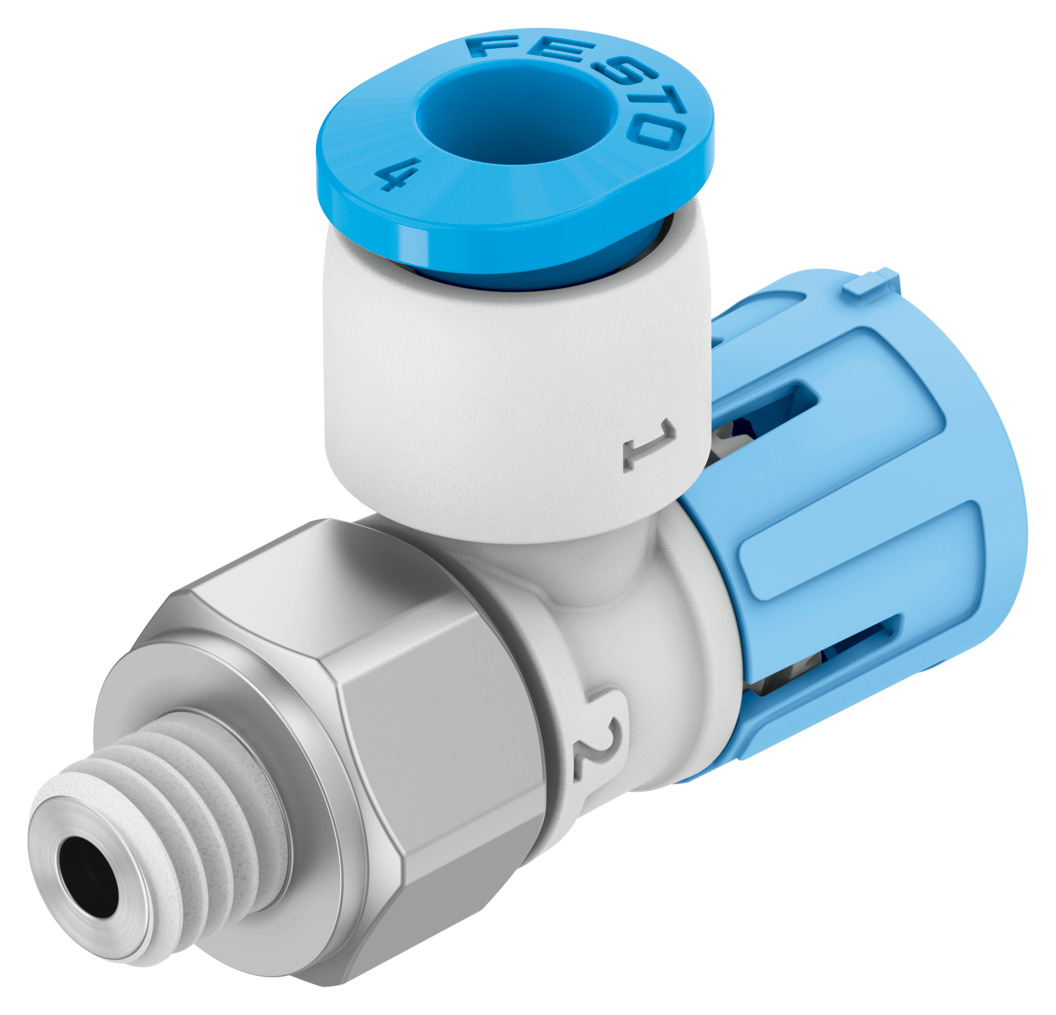

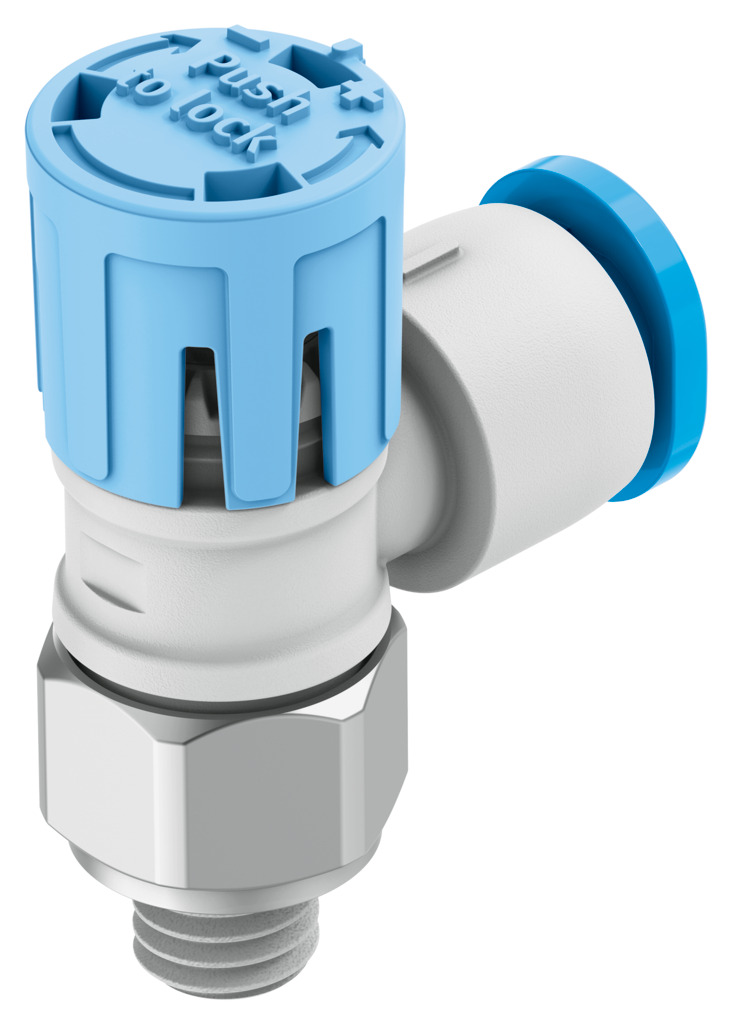

Обратный дроссель

VFOE-LS-T-M5-Q4

8068743

Цена: по запросу

Регулировочный компонент Поворотная ручка с фиксатором
Пневматическое соединение, порт 1 QS-4
Стандартный номинальный расход в направлении регулирования расхода 85 л/мин
Функция клапана Функция одностороннего регулирования расхода приточного воздуха
Ширина по плоскостям 9 мм
1
Загрузки
Обратный дроссель
Обратный дроссель
Обратный дроссель
Обратный дроссель
Обратный дроссель
Регулировочный компонент Поворотная ручка с фиксатором
Температура окружающей среды -10 °C ... 60 °C
Класс чистых помещений Класс 4 в соответствии с ISO 14644-1
Защита от взрыва Информация, указанная в сертификате, должна соблюдаться! ... Зона 1 (ATEX)
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA24364 зона III
Материальное покрытие ПБТ
Динамические уплотнения из материала НБР
Материал корпуса ПБТ
Фиксирующее кольцо из материала ПБТ
Статические уплотнения из материала Нитрильный каучук
Болт с резьбой из материала Оцинкованная сталь
Максимальный момент затяжки 2,4 Нм
Температура среды -10 °C ... 60 °C
Монтажное положение необязательный
Номинальный крутящий момент 2 Нм
Примечание по материалам Соответствует требованиям RoHS
Примечание по эксплуатационной и пилотной среде Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой).
Рабочая среда Сжатый воздух до ISO 8573-1:2010 [7:4:4]
Рабочее давление, полный диапазон температур 0,02 МПа ... 1 МПа
Пневматическое соединение, порт 1 QS-4
Пневматическое соединение, порт 2 М5
Вес продукта 3,3 г
Способность к вращению поворот на 360°/непрерывный поворот не допускается
Стандартный расход в направлении регулирования расхода 0,6->0 МПа (6->0 бар, 87->0 фунтов на квадратный дюйм) 135 л/мин
Стандартный расход в обратном направлении 0,6->0 МПа (6->0 бар, 87->0 фунтов на квадратный дюйм) 130 л/мин.. 160 л/мин
Стандартный номинальный расход в заблокированном направлении 50 л/мин... 90 л/мин
Стандартный номинальный расход в направлении регулирования расхода 85 л/мин
Символ 00991453
Допуск на номинальный момент затяжки ± 20%
Тип приведения в действие Инструкция
Тип крепления Ввинчиваемый
Функция клапана Функция одностороннего регулирования расхода приточного воздуха
Ширина по плоскостям 9 мм
