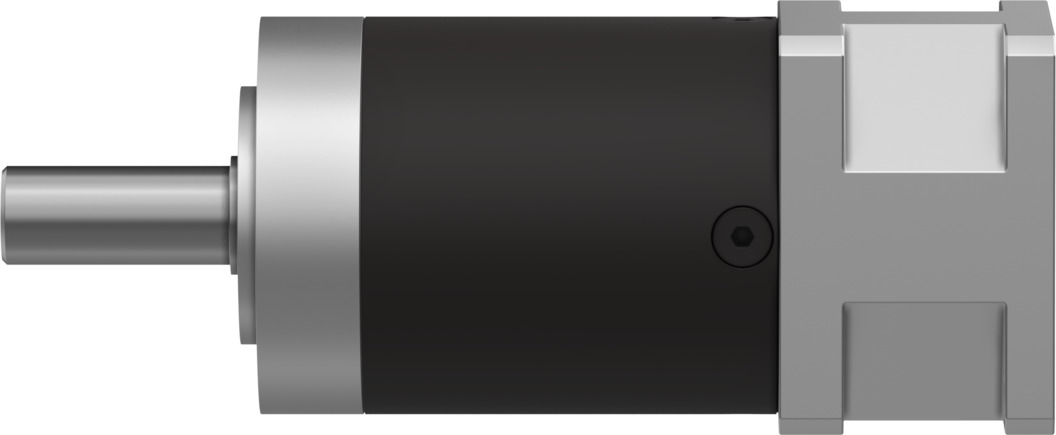

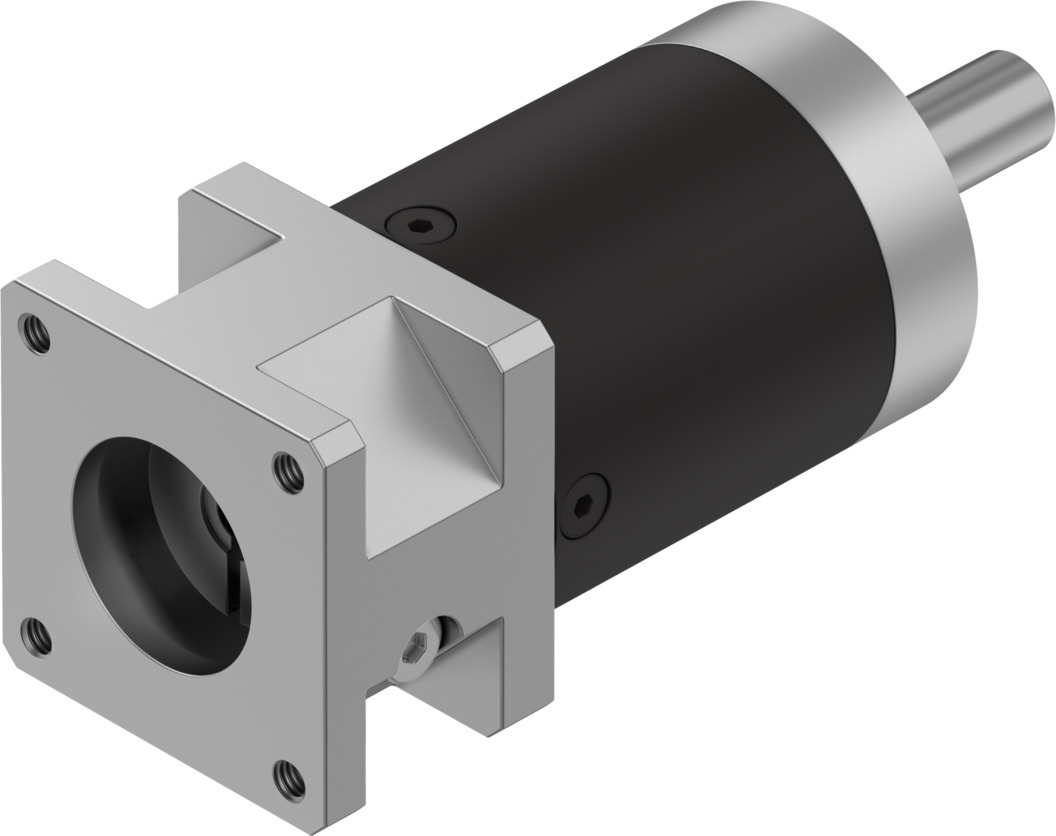

Редукторный узел
EMGA-40-P-G12-SST-42
8141763Цена: по запросу
| Постоянный выходной крутящий момент | 20 Нм |
| Передаточное число зубчатой передачи | 12:1 |
| Максимальная скорость привода | 18000 об/мин |
| Жесткость при кручении | 1 Нм/угловая минута |
| Тип редуктора | Планетарная передача |
1
Загрузки
| Постоянный выходной крутящий момент | 20 Нм |
| Степень защиты | IP54 |
| Размер фланца редуктора | 40 мм |
| Интерфейс редуктора, приводной вал | 42А |
| Интерфейс редуктора, выходной вал | 40 Г |
| Передаточное число зубчатой передачи | 12:1 |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA24364-B2-L |
| Массовый момент инерции зубчатого колеса | 0,026 кгсм2 |
| Максимальная скорость привода | 18000 об/мин |
| Максимальная эффективность | 96 % |
| Максимальный выходной крутящий момент | 32 Нм |
| Размер фланца двигателя | 42 мм |
| Примечание по материалам | Соответствует требованиям RoHS |
| Рабочая температура редуктора | -25 °C ... 90 °C |
| Вес продукта | 450 г |
| Зазор при кручении | 0,31 град |
| Жесткость при кручении | 1 Нм/угловая минута |
| Тип редуктора | Планетарная передача |
-
-
-
10 -
10 -
10 -
10 -
10 -
10 -
10 -
10 -
10 -
10 -
10 -
10 -
10 -
10 -
10
-
10 -
10 -
10 -
10 -
10
-
10 -
-
-
10
-
Скачать документацию
Внешняя ссылкаИнструкция по монтажу двигателя PLE / EMGA
-
Скачать документацию
Внешняя ссылка
Инструкция по монтажу двигателя PLQE / EMGA
-
Скачать документацию
Инструкции по сборке
НОЙГАРТ-ПЛЕ-D5
