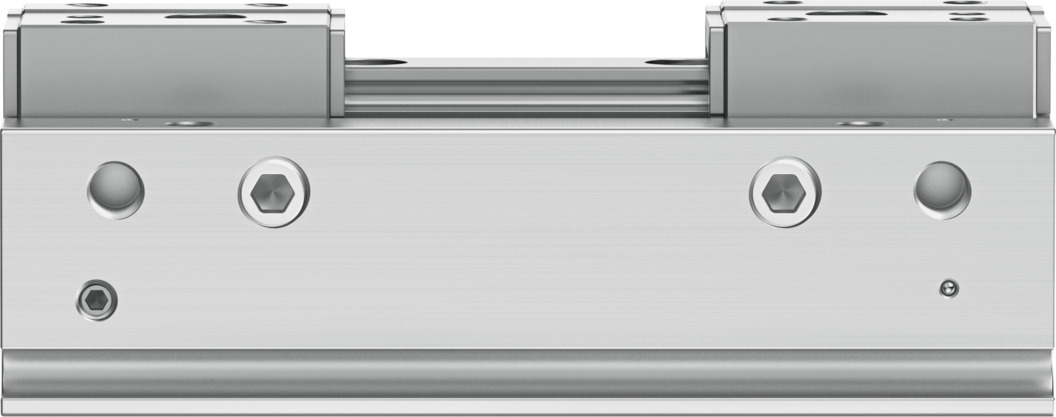

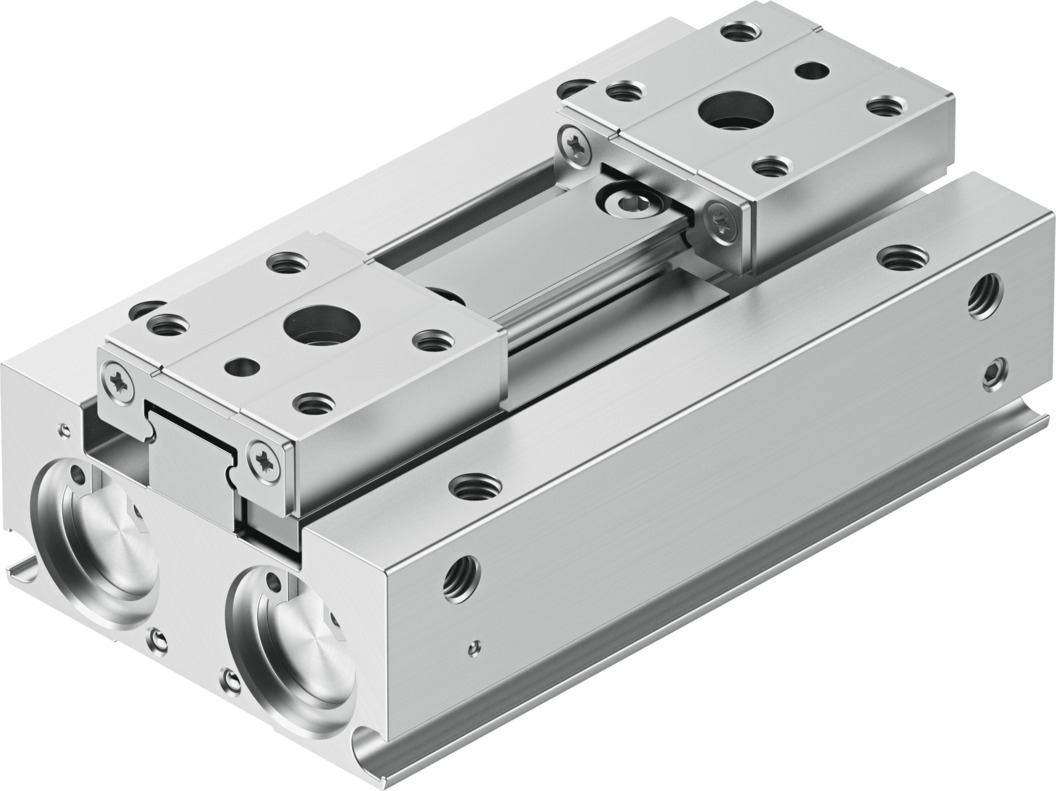

Параллельный захват
HPPF-12-24-A
8139791Цена: по запросу
| Дизайн | Плоский способ крепления пальцев захвата... Зубчатая рейка |
| Пневматическое соединение | М5 |
| Определение местоположения | С помощью бесконтактного переключателя |
| Ход каждой губки захвата | 12 мм |
1
Загрузки
| Температура окружающей среды | -10 °C ... 60 °C |
| Класс чистых помещений | Класс 7 в соответствии с ISO 14644-1 |
| Класс коррозионной стойкости CRC | 0 - Отсутствие коррозионного воздействия |
| Амортизирующий | Эластичные амортизирующие кольца/пластины на обоих концах |
| Дизайн | Плоский способ крепления пальцев захвата... Зубчатая рейка |
| Приводная система | Пневматический |
| Материал зубчатой рейки | Высоколегированная нержавеющая сталь |
| Резервное усилие захвата | Никто |
| Усилие захвата на зажимную губку при смыкании 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм) | 60,15 Н |
| Усилие захвата на зажимную губку, при открывании, 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм) | 60,15 Н |
| Функция захвата | Параллель |
| Руководство | Направляющая для шарика |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA24364 зона III |
| Материальное покрытие | Анодированный кованый алюминиевый сплав |
| Материал крышки колпачка | Анодированный кованый алюминиевый сплав |
| Торцевая пластина из материала | Высоколегированная нержавеющая сталь |
| Губки для захвата материала | Высоколегированная сталь |
| Материал корпуса | Анодированный кованый алюминиевый сплав |
| Уплотнительное кольцо из материала | Нитрильный каучук |
| Уплотнение поршня из материала | TPE-U (ПОЛИУРЕТАН) |
| Винты из материала | Сталь с покрытием |
| Максимальный угловой зазор между челюстями захвата ax, ay | град. |
| Максимальное усилие на зажимной губке Fz статическое | 100 Н |
| Максимальный зазор в зажимной губке Sz | мм |
| Максимальный момент Mx | 2,2 Нм |
| Максимальный момент Моего | 1,12 Нм |
| Максимальный момент Mz | 1,12 Нм |
| Максимальная рабочая частота захвата | 2 Гц |
| Минимальное время закрывания при давлении 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм) | 73 мс |
| Минимальное время открывания при давлении 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм) | 75 мс |
| Режим работы | Двойного действия |
| Монтажное положение | необязательный |
| Примечание по материалам | Соответствует требованиям RoHS |
| Примечание по эксплуатационной и пилотной среде | Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой). |
| Количество захватных губок | 2 |
| Рабочая среда | Сжатый воздух до ISO 8573-1:2010 [7:4:4] |
| Рабочее давление | 0,1 МПа ... 0,7 МПа |
| Пневматическое соединение | М5 |
| Определение местоположения | С помощью бесконтактного переключателя |
| Вес продукта | 205 г |
| Точность повторения, захват | 0,02 мм |
| Размер | 12 |
| Ход каждой губки захвата | 12 мм |
| Пригодность для производства литий-ионных аккумуляторов | Подходит для производства аккумуляторов в соответствии с внутренним определением Festo степени защиты F1A с ограничениями на использование Cu/Zn/Ni |
| Символ | 00991894 |
| Общее усилие захвата при смыкании 0,6МПа (6 бар, 87 фунтов на квадратный дюйм) | 120,3 Н |
| Общее усилие захвата при открывании 0,6МПа (6 бар, 87 фунтов на квадратный дюйм) | 120,3 Н |
| Общий ход | 24 мм |
| Тип крепления | Прямой монтаж через сквозное отверстие... Прямой монтаж с помощью резьбы |
| Варианты | Metals with copper, zinc or nickel by mass as main constituent are excluded from use. Exceptions are nickel in steel, chemically nickel-plated surfaces, printed circuit boards, cables, electrical plug connectors and coils. |
-
