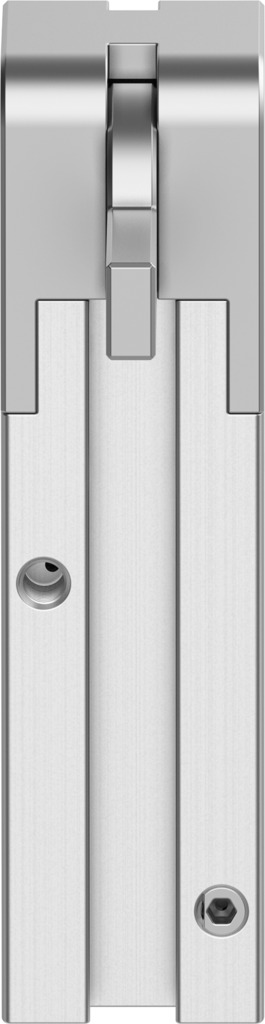

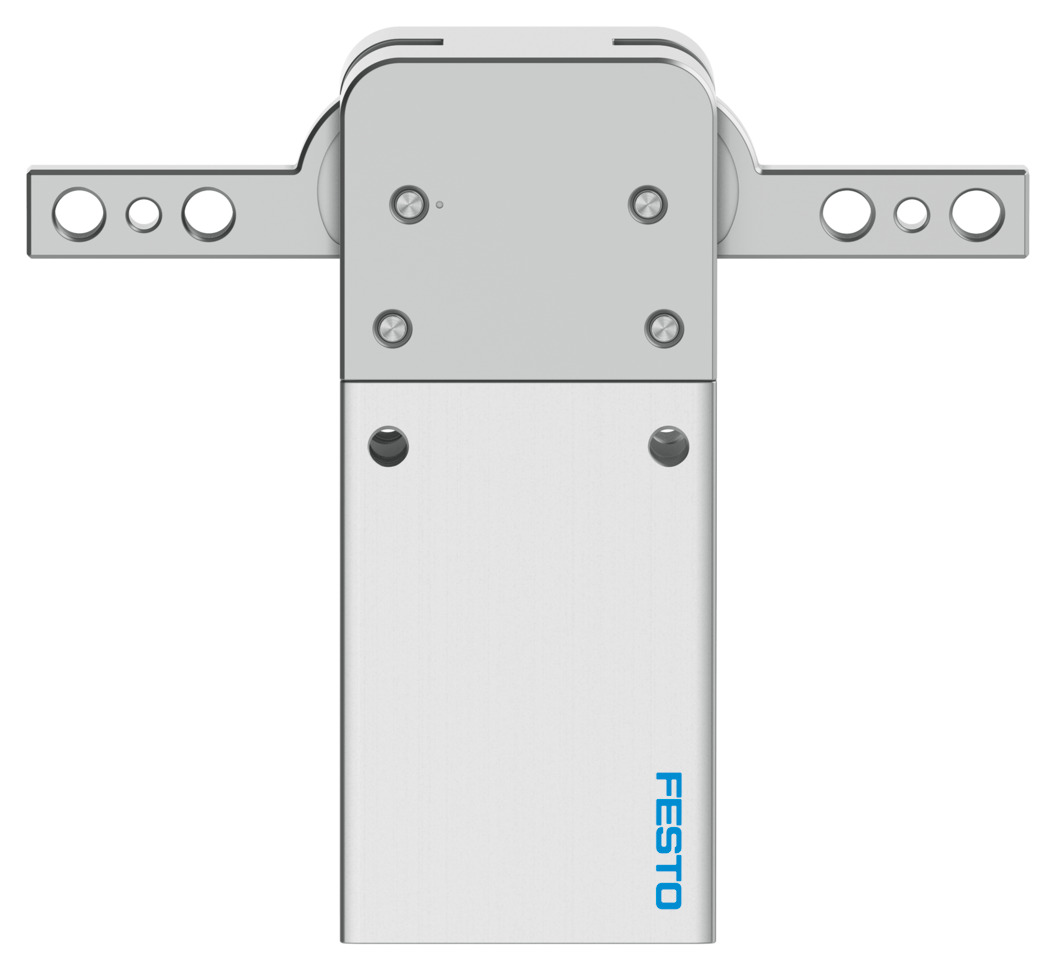

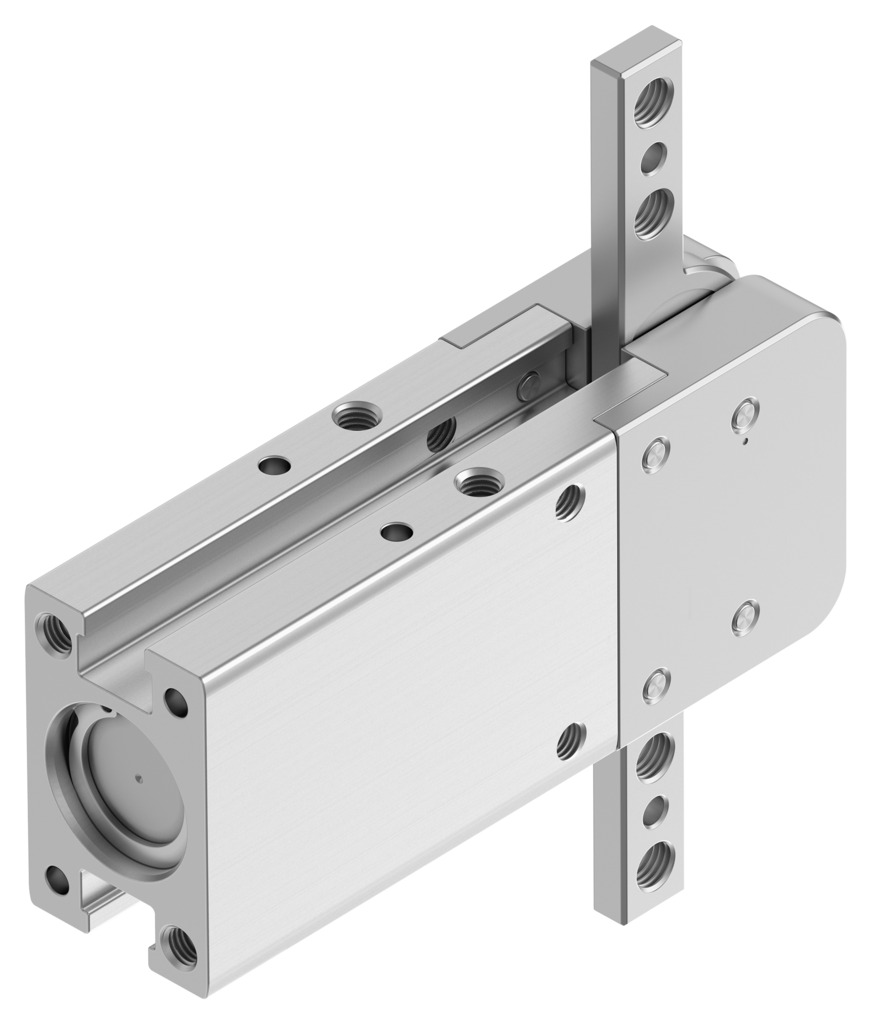

Радиальный захват DHRC-10-A-S-NO

Радиальный захват

DHRC-10-A-S-NO

8133559

Цена: по запросу

Максимальный крутящий момент на захвате Мой статический	0,5 Нм
Режим работы	Однократного действия ... Открыть
Рабочее давление	0,2 МПа ... 0,8 МПа
Пневматическое соединение	М3
Размер	10

Загрузки

Температура окружающей среды	-10 °C ... 60 °C
Класс коррозионной стойкости CRC	0 - Отсутствие коррозионного воздействия
Дизайн	Направление соединения сбоку ... Принудительная последовательность движений, управляемая пилотом
Приводная система	Пневматический
Резервное усилие захвата	Во время открытия
Функция захвата	Радиальный
Соответствие требованиям ЛАБОРАТОРИЙ (PWI)	VDMA24364-B2-L
Момент инерции массы	0,044 кгсм2
Материал крышки колпачка	Анодированный кованый алюминиевый сплав
Губки для захвата материала	Высоколегированная сталь
Материал корпуса	Анодированный кованый алюминиевый сплав
Максимальное усилие на зажимной губке Fz статическое	35 Н
Максимальный угол раскрытия	180 град
Максимальная рабочая частота захвата	3 Гц
Максимальная точность замены	0,2 мм
Максимальный крутящий момент на захвате Mx статический	0,5 Нм
Максимальный крутящий момент на захвате Мой статический	0,5 Нм
Максимальный крутящий момент на захвате, Mz статический	0,5 Нм
Минимальное время закрывания при давлении 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм)	26 мс
Минимальное время открывания при давлении 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм)	53 мс
Режим работы	Однократного действия ... Открыть
Монтажное положение	необязательный
Примечание по материалам	Соответствует требованиям RoHS
Примечание по эксплуатационной и пилотной среде	Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой).
Количество захватных губок	2
Рабочая среда	Сжатый воздух до ISO 8573-1:2010 [7:4:4]
Рабочее давление	0,2 МПа ... 0,8 МПа
Пневматическое соединение	М3
Определение местоположения	С помощью бесконтактного переключателя
Вес продукта	59,5 г
Точность повторения, захват	0,1 мм
Вращательно симметричный	0,2 мм
Размер	10
Символ	00997349
Общий крутящий момент захвата при смыкании 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм)	15,8 Нсм
Тип крепления	Либо: ... Прямой монтаж через сквозное отверстие
