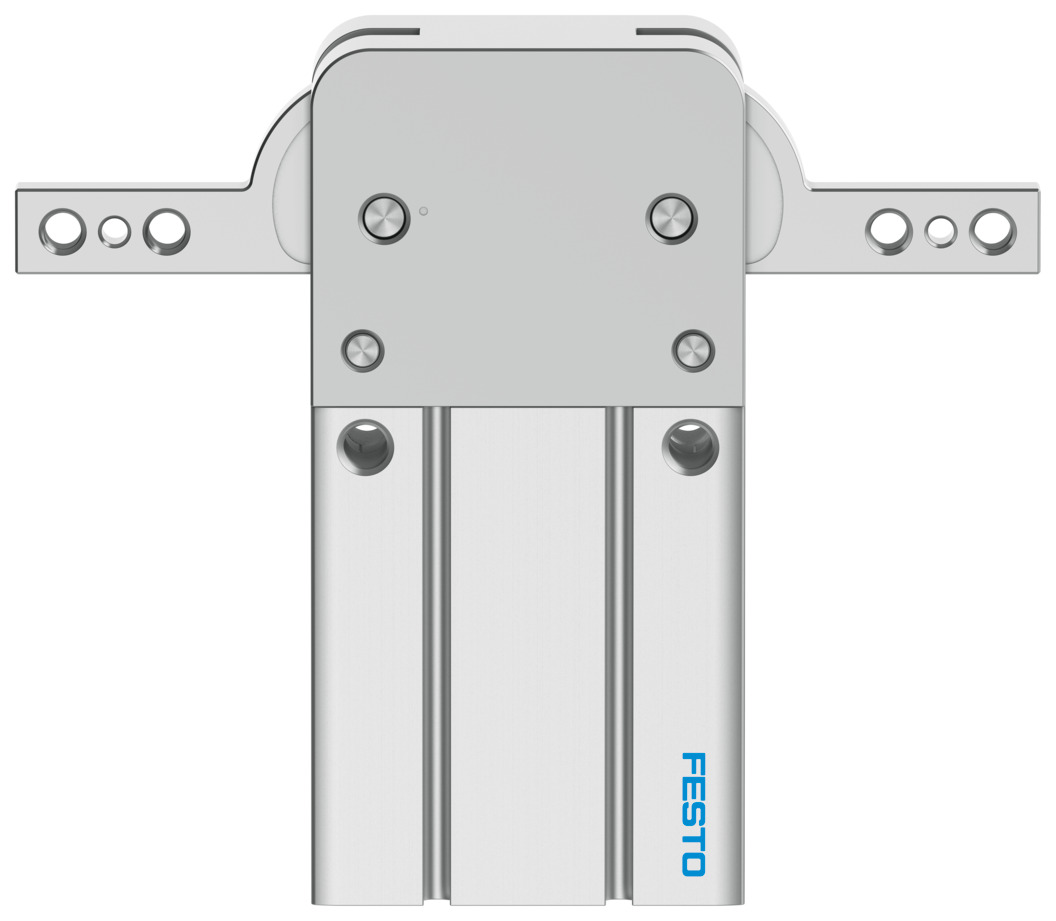

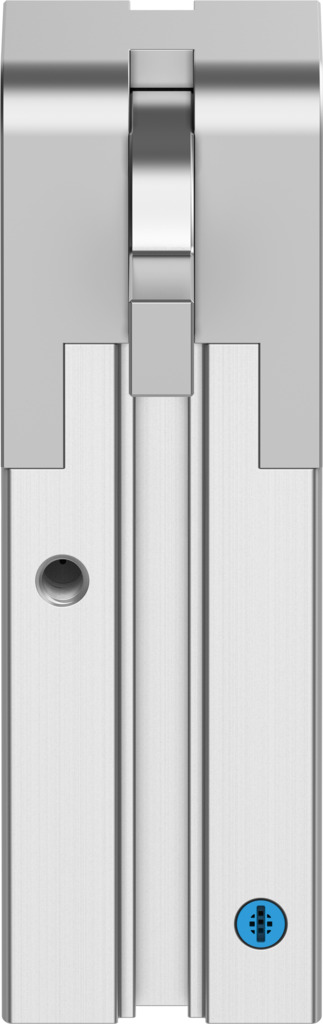

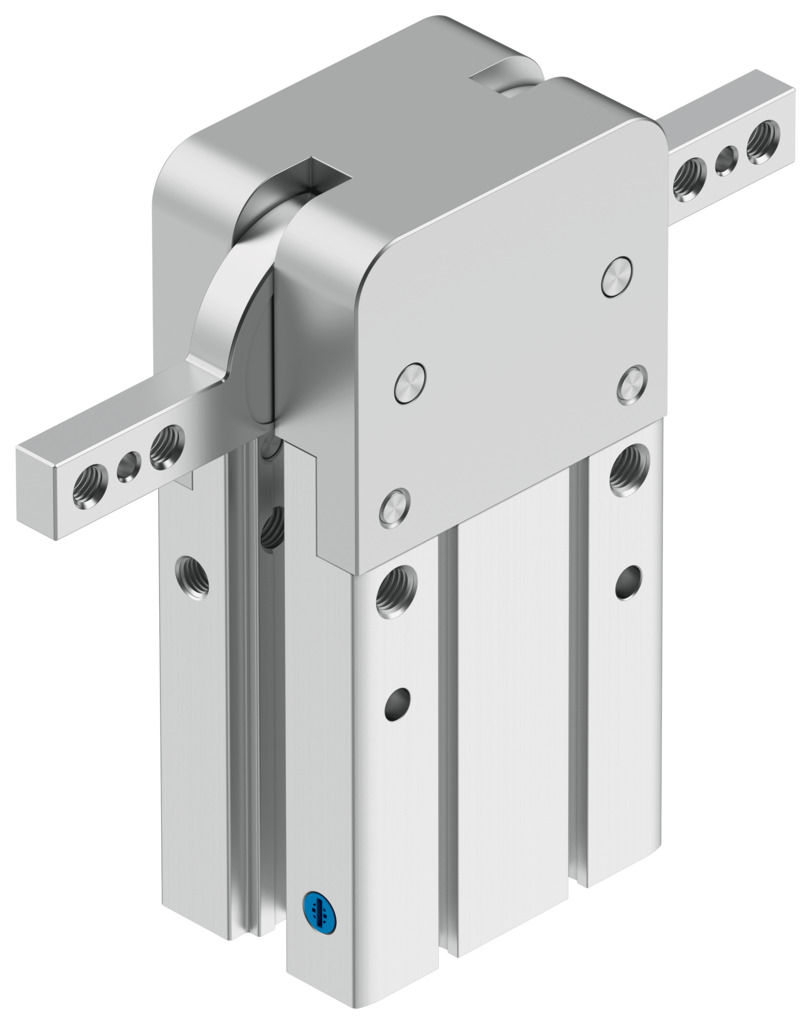

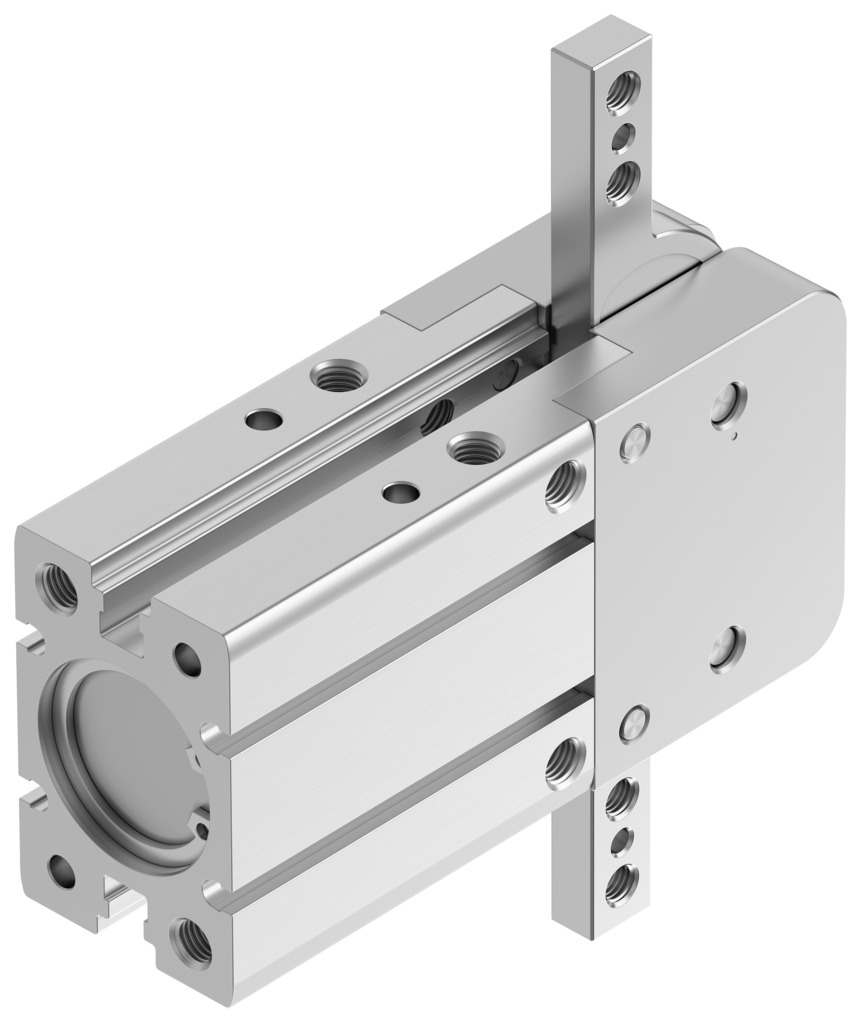

Радиальный захват
DHRC-25-A-S-NO
8133557Цена: по запросу
| Максимальный крутящий момент на захвате Мой статический | 4 Нм |
| Режим работы | Однократного действия ... Открыть |
| Рабочее давление | 0,15 МПа ... 0,8 МПа |
| Пневматическое соединение | М5 |
| Размер | 25 |
1
| Температура окружающей среды | -10 °C ... 60 °C |
| Класс коррозионной стойкости CRC | 0 - Отсутствие коррозионного воздействия |
| Дизайн | Направление соединения сбоку ... Принудительная последовательность движений, управляемая пилотом |
| Приводная система | Пневматический |
| Резервное усилие захвата | Во время открытия |
| Функция захвата | Радиальный |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA24364-B2-L |
| Момент инерции массы | 1,316 кгсм2 |
| Материал крышки колпачка | Анодированный кованый алюминиевый сплав |
| Губки для захвата материала | Высоколегированная сталь |
| Материал корпуса | Анодированный кованый алюминиевый сплав |
| Максимальное усилие на зажимной губке Fz статическое | 140 Н |
| Максимальный угол раскрытия | 180 град |
| Максимальная рабочая частота захвата | 2 Гц |
| Максимальная точность замены | 0,2 мм |
| Максимальный крутящий момент на захвате Mx статический | 7 Нм |
| Максимальный крутящий момент на захвате Мой статический | 4 Нм |
| Максимальный крутящий момент на захвате, Mz статический | 7 Нм |
| Минимальное время закрывания при давлении 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм) | 45 мс |
| Минимальное время открывания при давлении 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм) | 147 мс |
| Режим работы | Однократного действия ... Открыть |
| Монтажное положение | необязательный |
| Примечание по материалам | Соответствует требованиям RoHS |
| Примечание по эксплуатационной и пилотной среде | Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой). |
| Количество захватных губок | 2 |
| Рабочая среда | Сжатый воздух до ISO 8573-1:2010 [7:4:4] |
| Рабочее давление | 0,15 МПа ... 0,8 МПа |
| Пневматическое соединение | М5 |
| Определение местоположения | С помощью бесконтактного переключателя |
| Вес продукта | 440 г |
| Точность повторения, захват | 0,1 мм |
| Вращательно симметричный | 0,2 мм |
| Размер | 25 |
| Символ | 00997349 |
| Общий крутящий момент захвата при смыкании 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм) | 239,5 Нсм |
| Тип крепления | Либо: ... Прямой монтаж через сквозное отверстие |
-
