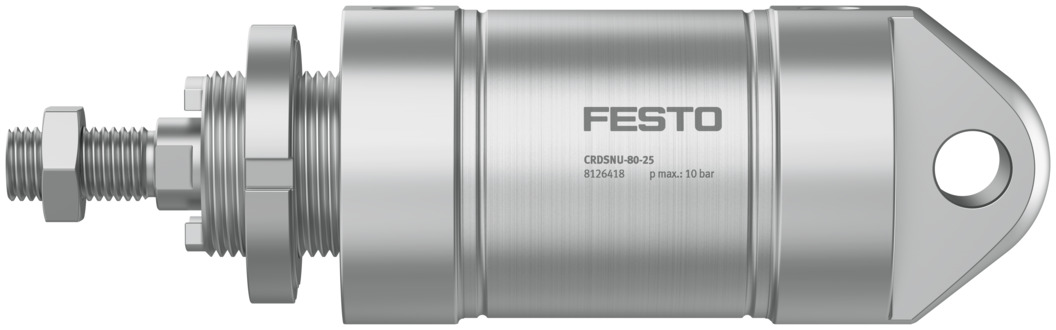

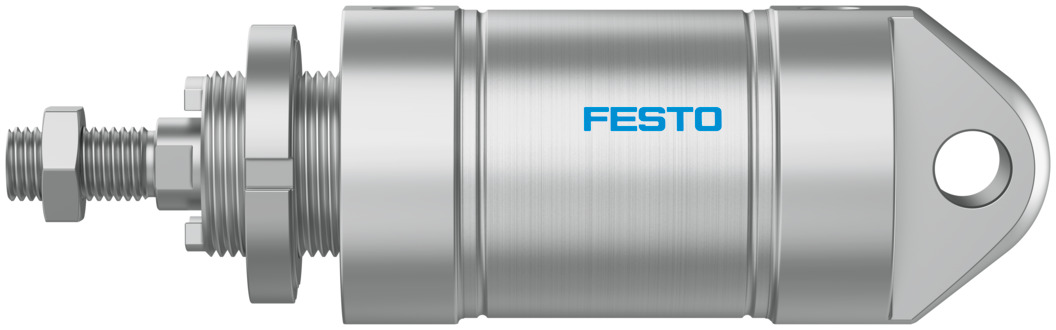

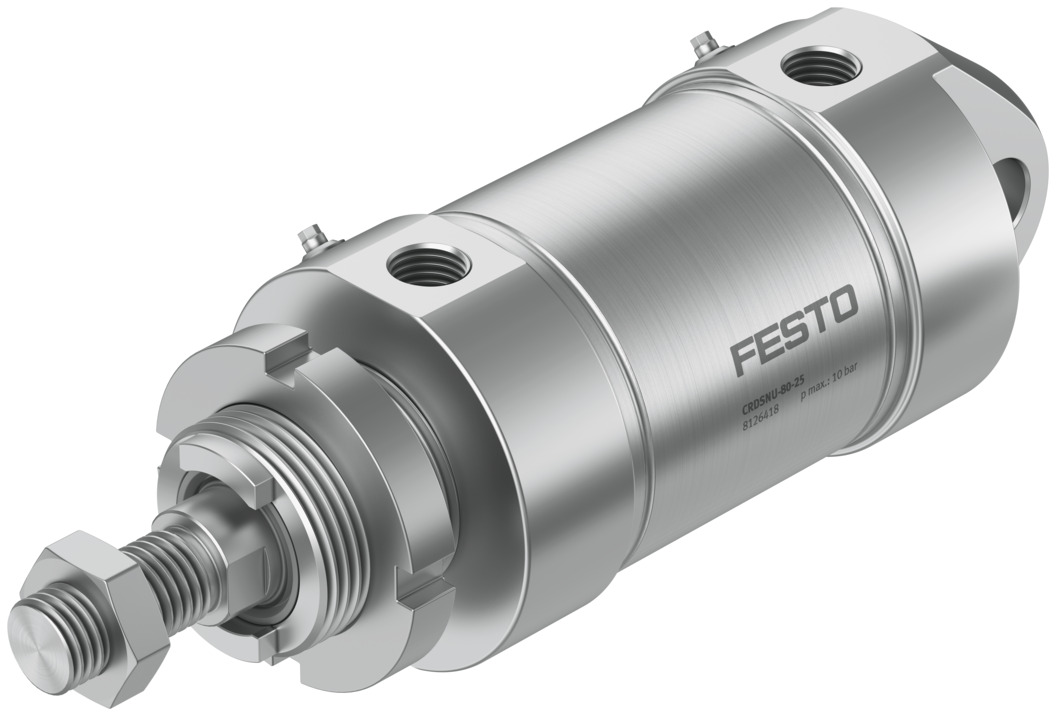

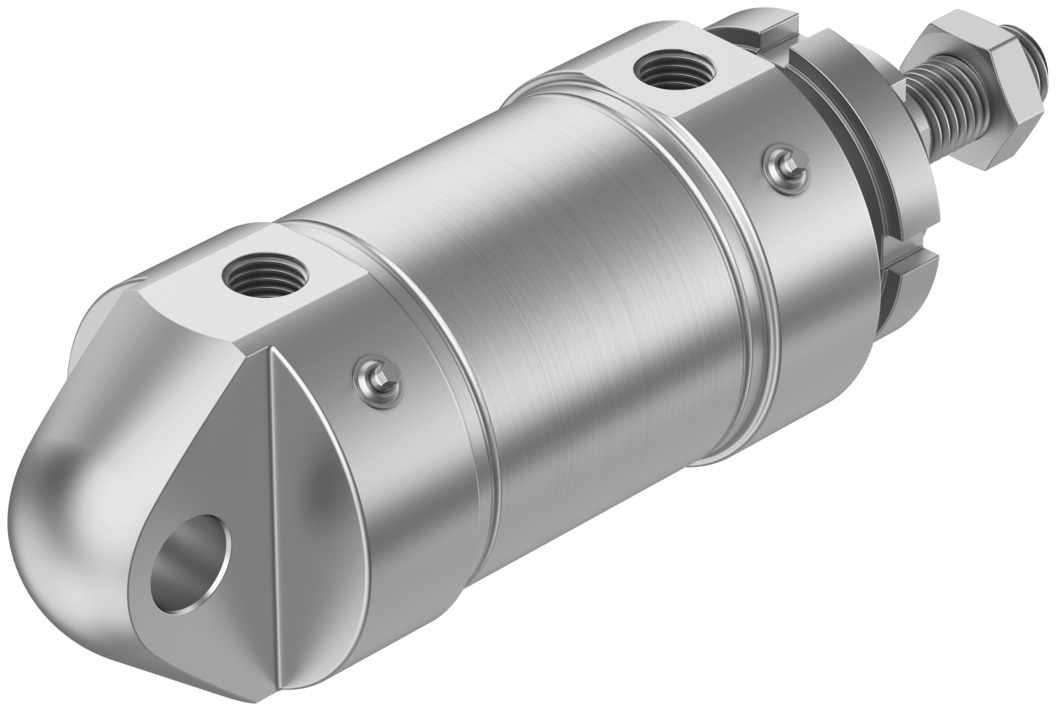

Круглый цилиндр CRDSNU-80

Круглый цилиндр

CRDSNU-80

8126418

Цена: по запросу

Загрузки

Загрузить технический паспорт

Пыль категории ATEX	II 2D
Газ категории ATEX	II 2G
Дополнительная движущаяся масса на ход 10 мм	39 г
Дополнительный вес на ход 10 мм	68 г
Температура окружающей среды	-20 °C ... 80 °C
Базовый вес для хода 0 мм	5891 г
Знак CE (см. декларацию о соответствии)	В соответствии с Директивой ЕС по взрывозащите (ATEX)
Класс коррозионной стойкости CRC	4 - Очень высокое коррозионное воздействие
Амортизирующий	Эластичные амортизирующие кольца/ пластины на обоих концах... Саморегулирующаяся пневматическая система амортизации в конечном положении
Дизайн	Поршень... Поршневой шток
Взрывоопасная температура окружающей среды	-20°C <= Ta <= +60°C
Тип защиты от взрыва и воспламенения пыли	Относительная температура окружающей среды T120°C, Дб
Тип защиты от взрывозащиты для газа	Ex h IIC T4 Гб
Защита от взрыва	Зона 1 (ATEX) ... Зона 1 (UKEX)
Сертификация взрывозащиты за пределами ЕС	База данных EPL (ГБ) ... База данных EPL (ГБ)
Соответствие требованиям ЛАБОРАТОРИЙ (PWI)	VDMA24364-B2-L ... VDMA24364 зона III .
Материальное покрытие	Высоколегированная нержавеющая сталь
Материальный цилиндр-бочка	Высоколегированная нержавеющая сталь
Материал поршневого штока	Высоколегированная нержавеющая сталь
Режим работы	Двойного действия
Монтажное положение	необязательный
Движущаяся масса с ходом 0 мм	860 г
Примечание по материалам	Соответствует требованиям RoHS
Примечание по эксплуатационной и пилотной среде	Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой).
Рабочая среда	Сжатый воздух до ISO 8573-1:2010 [7:4:4]
Рабочее давление	0,1 МПа ... 1 МПа
Диаметр поршня	80 мм
Резьба штока поршня	M20x1,5 ... M12
Конец штока поршня	Наружная резьба ... Внутренняя резьба
Пневматическое соединение	G3/8
Определение местоположения	С помощью бесконтактного переключателя
Инсульт	1 мм ... 500 мм
Подходит для употребления в пищу	Смотрите декларацию о соответствии
Теоретическое усилие при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм), предварительный ход	3016 N
Теоретическое усилие при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм), обратный ход	2721 N
Тип крепления	С аксессуарами
Маркировка UKCA (см. декларацию о соответствии)	В соответствии с инструкциями EX по Великобритании
Варианты	Для работы без смазки... Допуск к эксплуатации в условиях повышенной защиты (ATEX)
