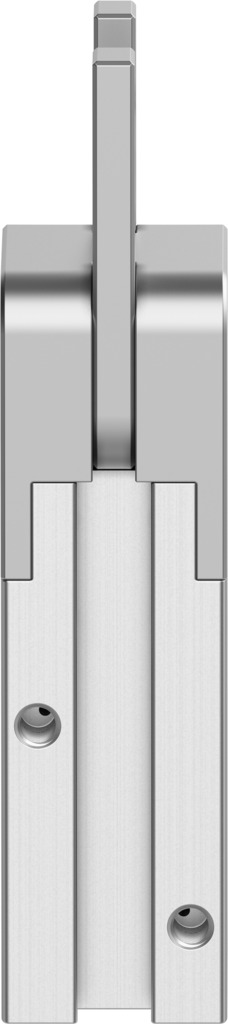

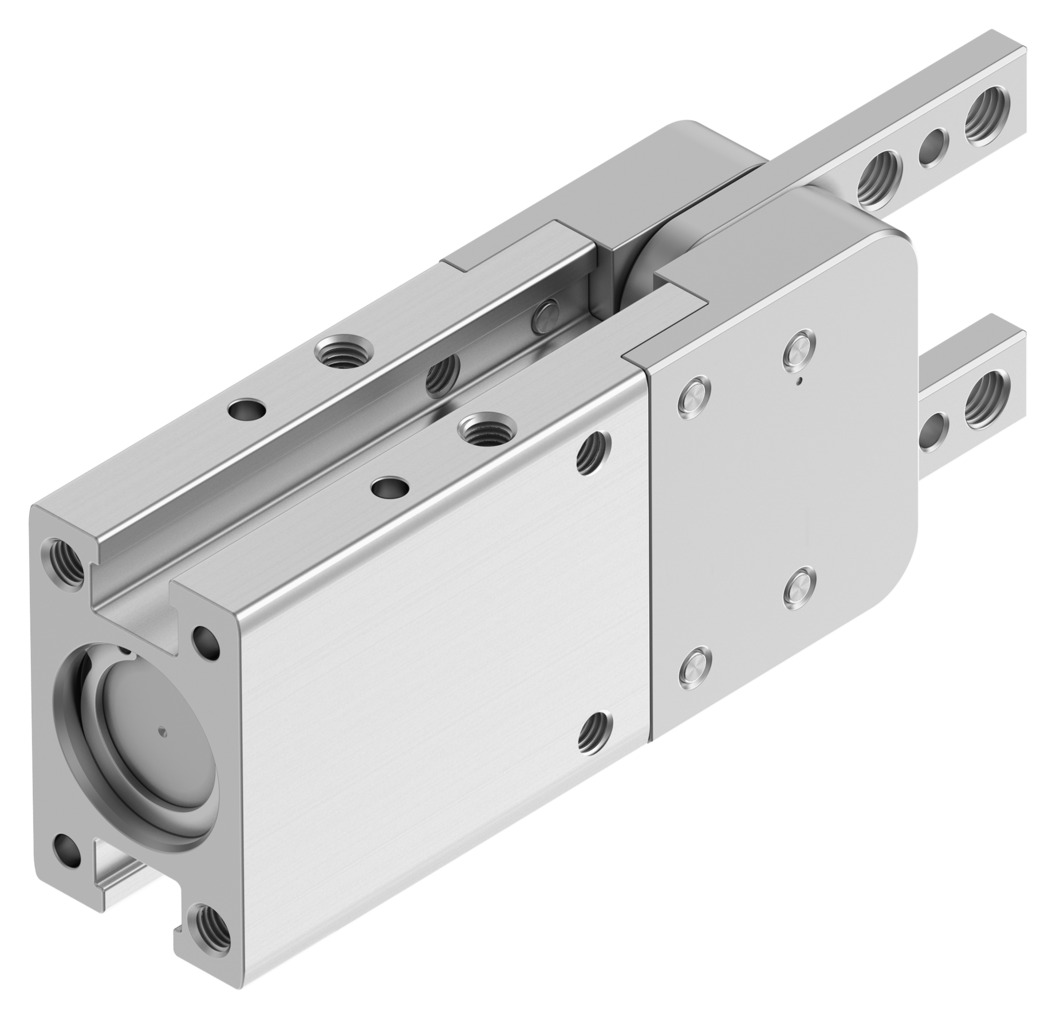

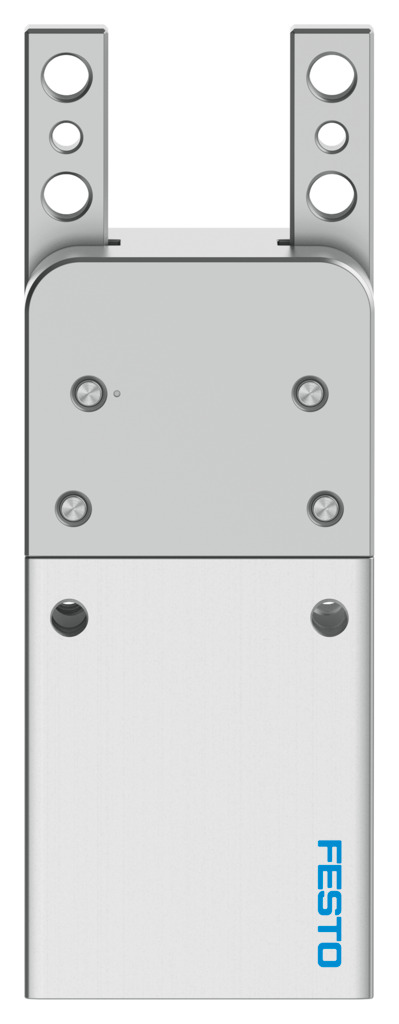

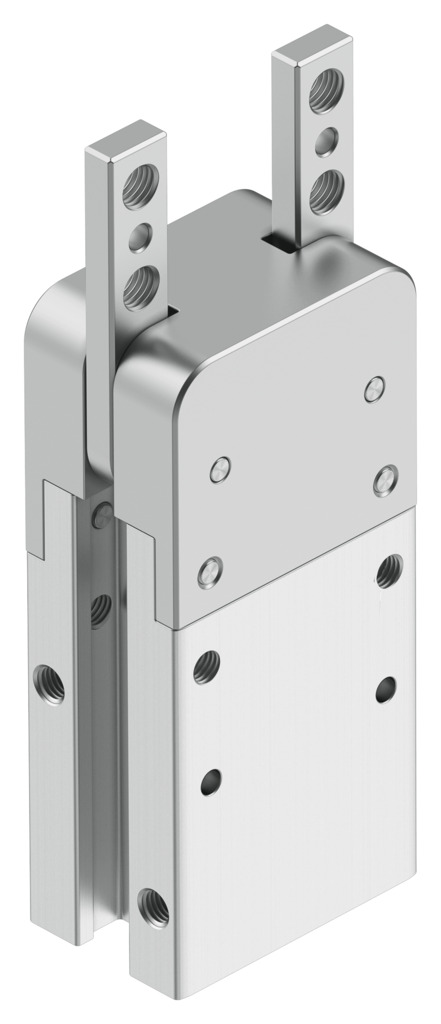

Радиальный захват DHRC-10-A

Радиальный захват

DHRC-10-A

8125472

Цена: по запросу

Максимальный крутящий момент на захвате Мой статический	0,5 Нм
Режим работы	Двойного действия
Рабочее давление	0,1 МПа ... 0,8 МПа
Пневматическое соединение	М3
Размер	10

Загрузки

Температура окружающей среды	-10 °C ... 60 °C
Класс коррозионной стойкости CRC	0 - Отсутствие коррозионного воздействия
Дизайн	Направление соединения сбоку ... Принудительная последовательность движений, управляемая пилотом
Приводная система	Пневматический
Резервное усилие захвата	Никто
Функция захвата	Радиальный
Соответствие требованиям ЛАБОРАТОРИЙ (PWI)	VDMA24364-B2-L
Момент инерции массы	0,04 кгсм2
Материал крышки колпачка	Анодированный кованый алюминиевый сплав
Губки для захвата материала	Высоколегированная сталь
Материал корпуса	Анодированный кованый алюминиевый сплав
Максимальное усилие на зажимной губке Fz статическое	35 Н
Максимальный угол раскрытия	180 град
Максимальная рабочая частота захвата	3 Гц
Максимальная точность замены	0,2 мм
Максимальный крутящий момент на захвате Mx статический	0,5 Нм
Максимальный крутящий момент на захвате Мой статический	0,5 Нм
Максимальный крутящий момент на захвате, Mz статический	0,5 Нм
Минимальное время закрывания при давлении 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм)	43 мс
Минимальное время открывания при давлении 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм)	28 мс
Режим работы	Двойного действия
Монтажное положение	необязательный
Примечание по материалам	Соответствует требованиям RoHS
Примечание по эксплуатационной и пилотной среде	Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой).
Количество захватных губок	2
Рабочая среда	Сжатый воздух до ISO 8573-1:2010 [7:4:4]
Рабочее давление	0,1 МПа ... 0,8 МПа
Пневматическое соединение	М3
Определение местоположения	С помощью бесконтактного переключателя
Вес продукта	54 г
Точность повторения, захват	0,1 мм
Вращательно симметричный	0,2 мм
Размер	10
Символ	00991894
Общий крутящий момент захвата при смыкании 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм)	20,4 Нсм
Общий крутящий момент при захвате составляет 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм), при открывании	25,3 Нсм
Тип крепления	Либо: ... Прямой монтаж через сквозное отверстие
