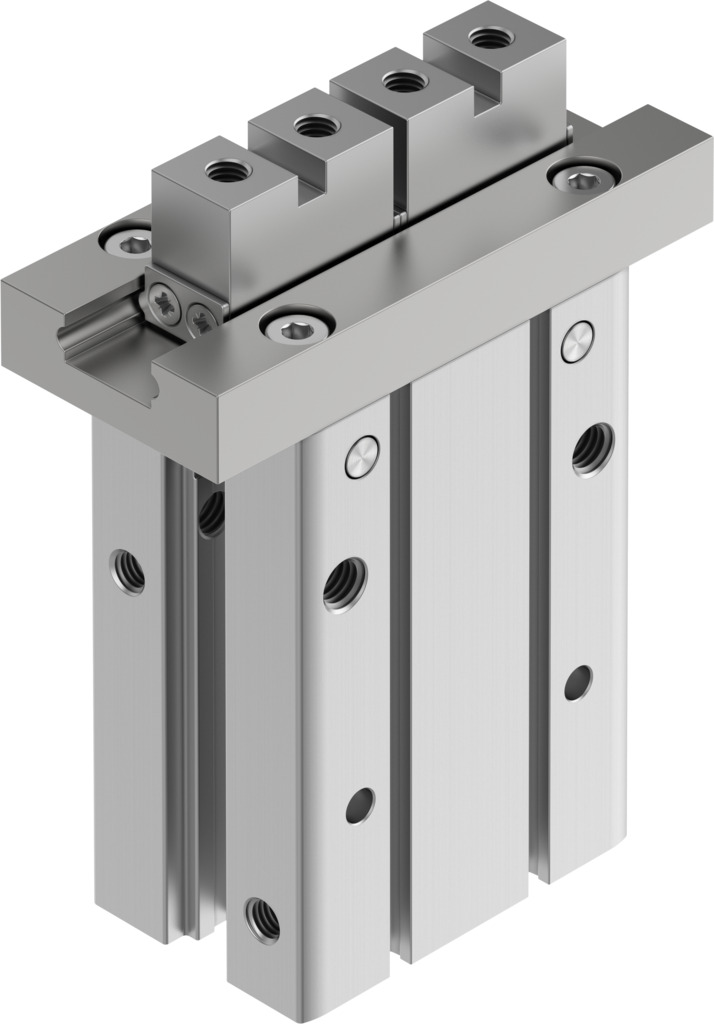

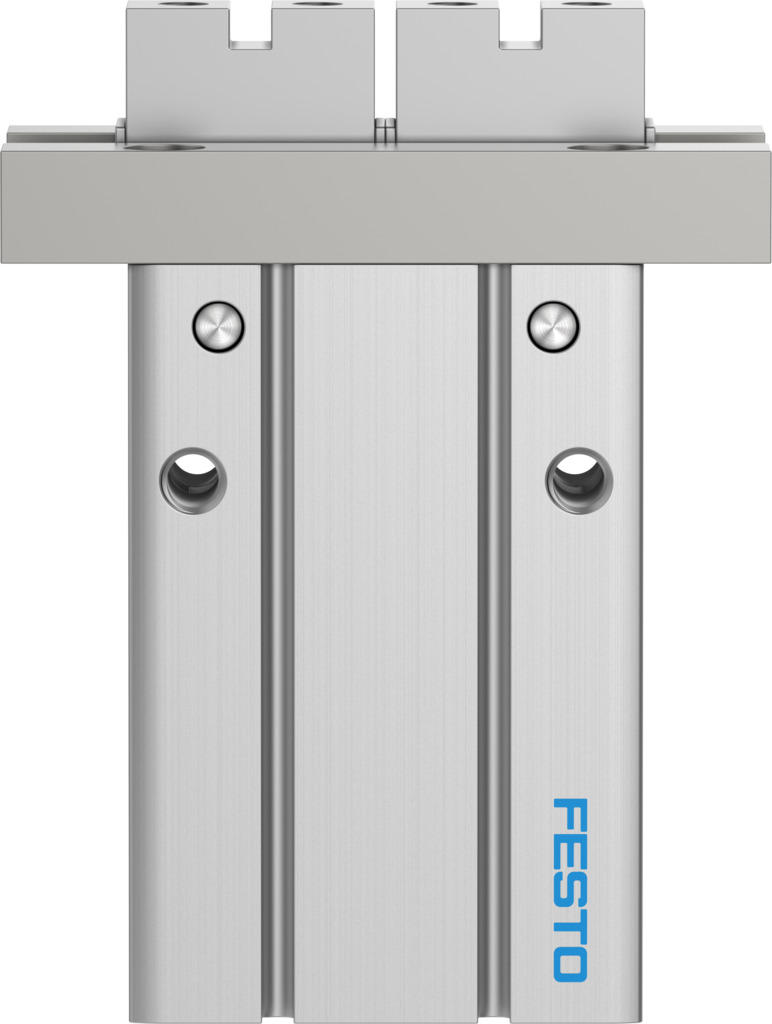

Параллельный захват DHPC-L-25-A-NC-S-2

Параллельный захват

DHPC-L-25-A-NC-S-2

8116878

Цена: по запросу

Максимальное усилие на зажимной губке Fz статическое	155,9 Н
Определение местоположения	С помощью бесконтактного переключателя
Ход каждой губки захвата	11 мм

Загрузки

Температура окружающей среды	-10 °C ... 60 °C
Класс коррозионной стойкости CRC	0 - Отсутствие коррозионного воздействия
Дизайн	Направление соединения сбоку... Плоский способ крепления пальцев захвата
Приводная система	Пневматический
Резервное усилие захвата	Во время закрытия
Усилие захвата на зажимную губку, при открывании, 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм)	145,7 Н
Функция захвата	Параллель
Руководство	Направляющая для шарика
Соответствие требованиям ЛАБОРАТОРИЙ (PWI)	VDMA24364-B2-L
Момент инерции массы	2,18 кгсм2
Губки для захвата материала	Высоколегированная нержавеющая сталь
Материал корпуса	Анодированный алюминий
Максимальный угловой зазор между челюстями захвата ax, ay	град.
Максимальное усилие на зажимной губке Fz статическое	155,9 Н
Максимальный зазор в зажимной губке Sz	мм
Максимальная рабочая частота захвата	3 Гц
Максимальная точность замены	0,2 мм
Максимальный крутящий момент на захвате Mx статический	4,83 Нм
Максимальный крутящий момент на захвате Мой статический	2,52 Нм
Максимальный крутящий момент на захвате, Mz статический	2,52 Нм
Минимальное время закрывания при давлении 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм)	83 мс
Минимальное время открывания при давлении 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм)	176 мс
Режим работы	Однократного действия ... Закрытый
Монтажное положение	необязательный
Примечание по материалам	Соответствует требованиям RoHS
Примечание по эксплуатационной и пилотной среде	Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой).
Количество захватных губок	2
Рабочая среда	Сжатый воздух до ISO 8573-1:2010 [7:4:4]
Рабочее давление	0,25 МПа ... 0,8 МПа
Пневматическое соединение	М5
Определение местоположения	С помощью бесконтактного переключателя
Вес продукта	495 г
Точность повторения, захват	0,02 мм
Вращательно симметричный	0,2 мм
Размер	25
Ход каждой губки захвата	11 мм
Символ	00997348
Общее усилие захвата при открывании 0,6МПа (6 бар, 87 фунтов на квадратный дюйм)	291,4 Н
Тип крепления	Либо: ... Прямой монтаж через сквозное отверстие
