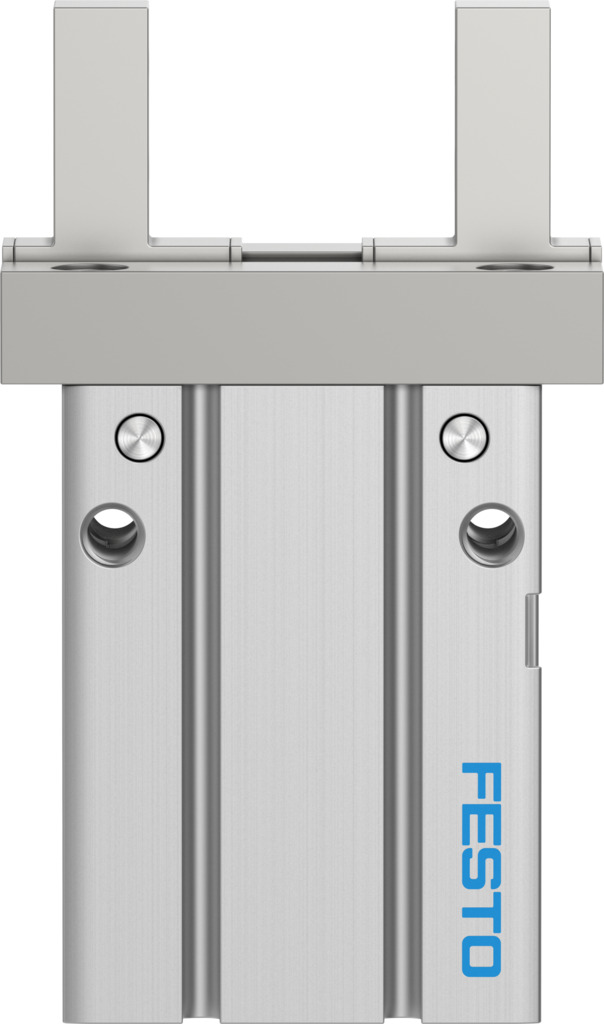

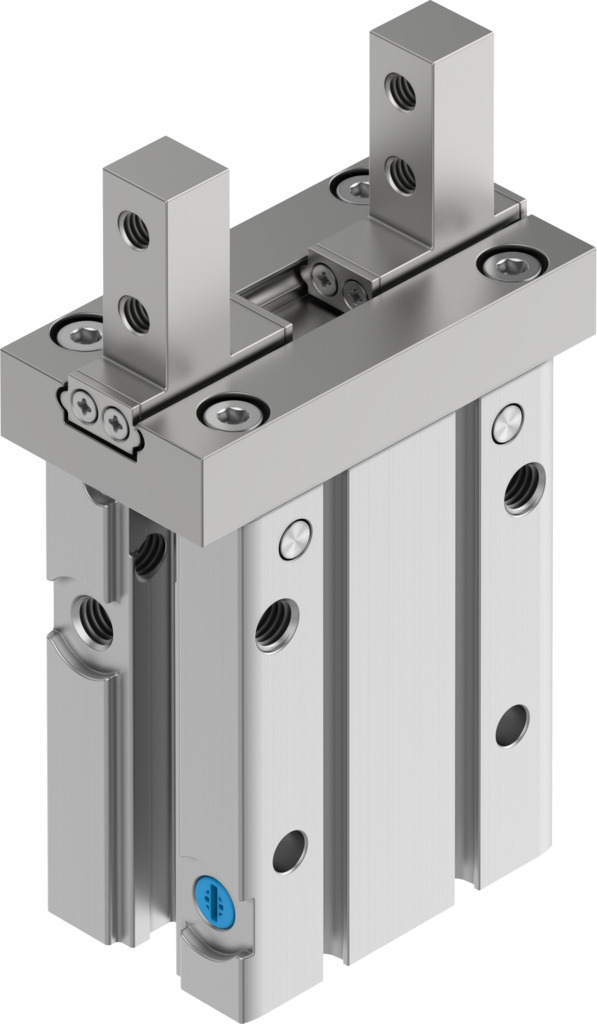

Параллельный захват
DHPC-20-A-NO-S
8116823Цена: по запросу
| Усилие захвата на зажимную губку при смыкании 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм) | 69,7 Н |
| Максимальное усилие на зажимной губке Fz статическое | 101,3 Н |
| Определение местоположения | С помощью бесконтактного переключателя |
| Ход каждой губки захвата | 5 мм |
1
| Температура окружающей среды | -10 °C ... 60 °C |
| Класс коррозионной стойкости CRC | 0 - Отсутствие коррозионного воздействия |
| Дизайн | Направление соединения сбоку ... Рычаг |
| Приводная система | Пневматический |
| Резервное усилие захвата | Во время открытия |
| Усилие захвата на зажимную губку при смыкании 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм) | 69,7 Н |
| Функция захвата | Параллель |
| Руководство | Направляющая для шарика |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA24364-B2-L |
| Момент инерции массы | 0,515 кгсм2 |
| Губки для захвата материала | Высоколегированная нержавеющая сталь |
| Материал корпуса | Анодированный алюминий |
| Максимальный угловой зазор между челюстями захвата ax, ay | град. |
| Максимальное усилие на зажимной губке Fz статическое | 101,3 Н |
| Максимальный зазор в зажимной губке Sz | мм |
| Максимальная рабочая частота захвата | 3 Гц |
| Максимальная точность замены | 0,2 мм |
| Максимальный крутящий момент на захвате Mx статический | 1,43 Нм |
| Максимальный крутящий момент на захвате Мой статический | 1,3 Нм |
| Максимальный крутящий момент на захвате, Mz статический | 1,3 Нм |
| Минимальное время закрывания при давлении 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм) | 29 мс |
| Минимальное время открывания при давлении 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм) | 75 мс |
| Режим работы | Однократного действия ... Открыть |
| Монтажное положение | необязательный |
| Примечание по материалам | Соответствует требованиям RoHS |
| Примечание по эксплуатационной и пилотной среде | Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой). |
| Количество захватных губок | 2 |
| Рабочая среда | Сжатый воздух до ISO 8573-1:2010 [7:4:4] |
| Рабочее давление | 0,25 МПа ... 0,8 МПа |
| Пневматическое соединение | М5 |
| Определение местоположения | С помощью бесконтактного переключателя |
| Вес продукта | 224 г |
| Точность повторения, захват | 0,02 мм |
| Вращательно симметричный | 0,2 мм |
| Размер | 20 |
| Ход каждой губки захвата | 5 мм |
| Символ | 00997349 |
| Общее усилие захвата при смыкании 0,6МПа (6 бар, 87 фунтов на квадратный дюйм) | 139,4 Н |
| Тип крепления | Либо: ... Прямой монтаж через сквозное отверстие |
-
