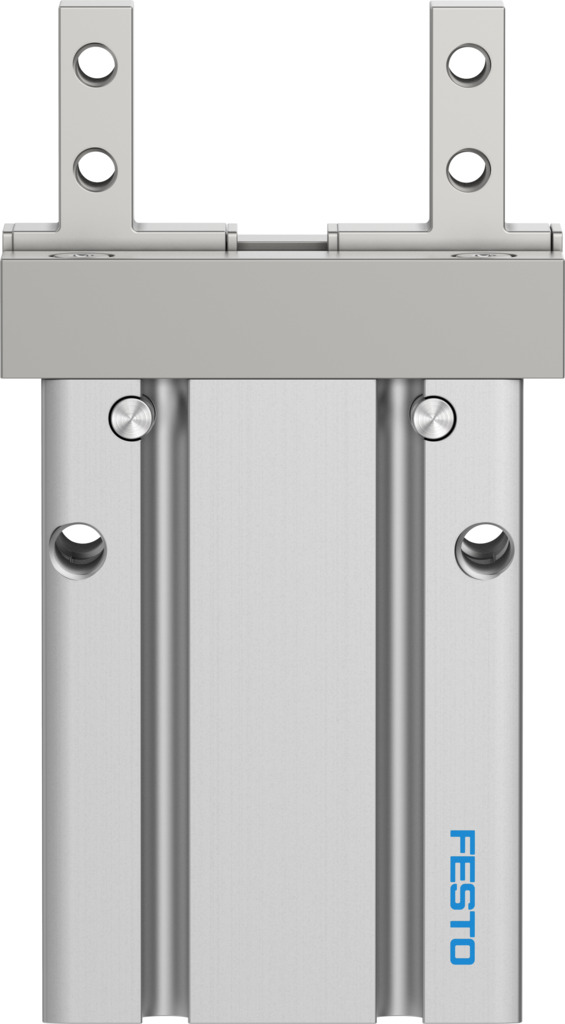

Параллельный захват DHPC-16-A-NO-S-1

Параллельный захват

DHPC-16-A-NO-S-1

8116792

Цена: по запросу

Усилие захвата на зажимную губку при смыкании 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм)	43,4 Н
Максимальное усилие на зажимной губке Fz статическое	84 Н
Определение местоположения	С помощью бесконтактного переключателя
Ход каждой губки захвата	3 мм

Загрузки

Температура окружающей среды	-10 °C ... 60 °C
Класс коррозионной стойкости CRC	0 - Отсутствие коррозионного воздействия
Дизайн	Направление соединения сбоку ... Рычаг
Приводная система	Пневматический
Резервное усилие захвата	Во время открытия
Усилие захвата на зажимную губку при смыкании 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм)	43,4 Н
Функция захвата	Параллель
Руководство	Направляющая для шарика
Соответствие требованиям ЛАБОРАТОРИЙ (PWI)	VDMA24364-B2-L
Момент инерции массы	0,146 кгсм2
Губки для захвата материала	Высоколегированная нержавеющая сталь
Материал корпуса	Анодированный алюминий
Максимальный угловой зазор между челюстями захвата ax, ay	град.
Максимальное усилие на зажимной губке Fz статическое	84 Н
Максимальный зазор в зажимной губке Sz	мм
Максимальная рабочая частота захвата	3 Гц
Максимальная точность замены	0,2 мм
Максимальный крутящий момент на захвате Mx статический	0,94 Нм
Максимальный крутящий момент на захвате Мой статический	0,71 Нм
Максимальный крутящий момент на захвате, Mz статический	0,71 Нм
Минимальное время закрывания при давлении 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм)	11 мс
Минимальное время открывания при давлении 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм)	29 мс
Режим работы	Однократного действия ... Открыть
Монтажное положение	необязательный
Примечание по материалам	Соответствует требованиям RoHS
Примечание по эксплуатационной и пилотной среде	Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой).
Количество захватных губок	2
Рабочая среда	Сжатый воздух до ISO 8573-1:2010 [7:4:4]
Рабочее давление	0,25 МПа ... 0,8 МПа
Пневматическое соединение	М3
Определение местоположения	С помощью бесконтактного переключателя
Вес продукта	111 г
Точность повторения, захват	0,02 мм
Вращательно симметричный	0,2 мм
Размер	16
Ход каждой губки захвата	3 мм
Символ	00997349
Общее усилие захвата при смыкании 0,6МПа (6 бар, 87 фунтов на квадратный дюйм)	86,8 Н
Тип крепления	Либо: ... Прямой монтаж через сквозное отверстие
