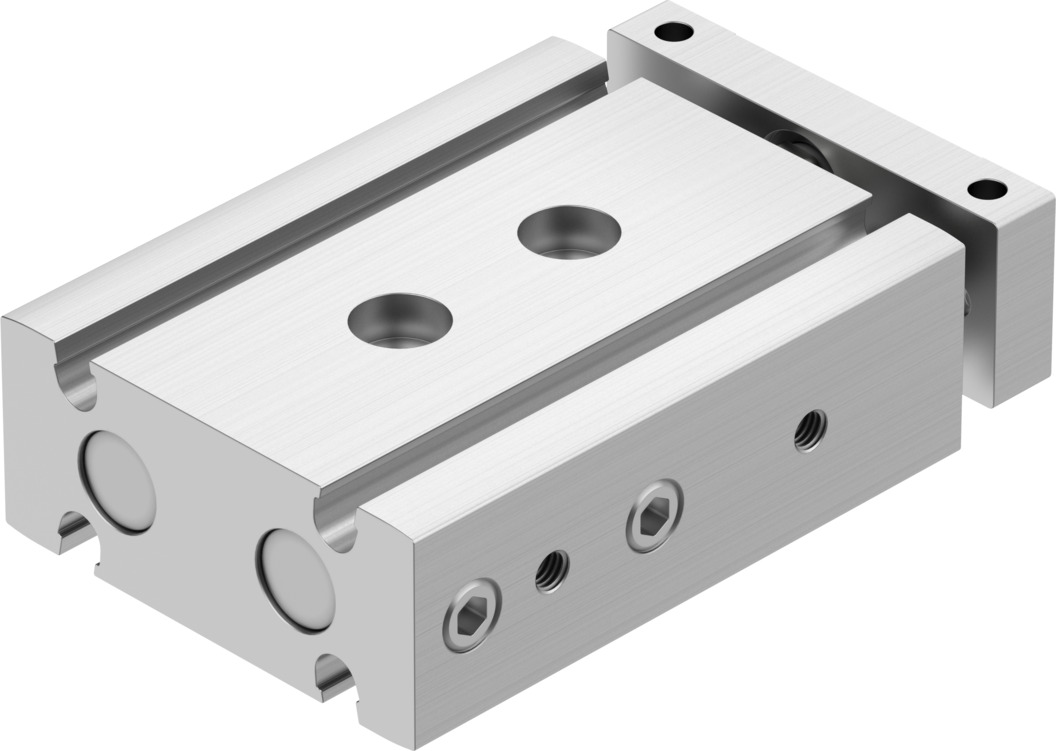

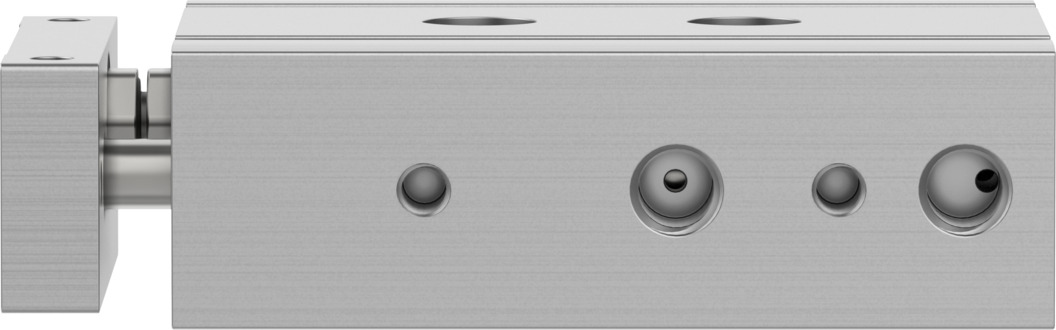

Сдвоенный цилиндр
DGTZ-GF-6- -P-A
8116420Цена: по запросу
| Амортизирующий | Эластичные амортизирующие кольца/пластины на обоих концах |
| Диаметр поршня | 6 мм |
| Определение местоположения | С помощью бесконтактного переключателя |
| Инсульт | 51 мм... 60 мм |
| Теоретическое усилие при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм), предварительный ход | 34 Н |
1
Загрузки
| Дополнительная движущаяся масса на ход 10 мм | 2 г |
| Дополнительный вес на ход 10 мм | 16,5 г |
| Регулируемый диапазон конечных положений/длина | 10 мм |
| Температура окружающей среды | -10 °C ... 80 °C |
| Базовый вес для хода 0 мм | 65,5 г |
| Класс чистых помещений | Класс 5 в соответствии с ISO 14644-1 |
| Класс коррозионной стойкости CRC | 1 - Низкое коррозионное напряжение |
| Амортизирующий | Эластичные амортизирующие кольца/пластины на обоих концах |
| Дизайн | Руководство |
| Руководство | Направляющая подшипника скольжения |
| Энергия удара в конечных положениях | 0,01 Дж |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA24364 зона III |
| Материальное покрытие | Кованый алюминиевый сплав |
| Материал корпуса | Анодированный кованый алюминиевый сплав |
| Материал поршневого штока | Высоколегированная нержавеющая сталь |
| Уплотнения из материала | Нитрильный каучук |
| Максимальная эффективная нагрузка, зависящая от хода на определенном расстоянии, xs | 0,5 Н ... 0,6 Н |
| Максимальный предел хода (жесткий) | 60 мм |
| Минимальный предел хода (жесткий) | 51 мм |
| Режим работы | Двойного действия |
| Монтажное положение | необязательный |
| Движущаяся масса | 25 г... 27 г |
| Движущаяся масса с ходом 0 мм | 15 г |
| Примечание по материалам | Соответствует требованиям RoHS |
| Примечание по эксплуатационной и пилотной среде | Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой). |
| Рабочая среда | Сжатый воздух до ISO 8573-1:2010 [7:4:4] |
| Режим работы приводного устройства | Гнет |
| Рабочее давление | 0,2 МПа ... 0,8 МПа |
| Диаметр поршня | 6 мм |
| Пневматическое соединение | М5 |
| Определение местоположения | С помощью бесконтактного переключателя |
| Вес продукта | 148 г ... 164 г |
| Инсульт | 51 мм... 60 мм |
| Символ | 00991249 |
| Теоретическое усилие при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм), предварительный ход | 34 Н |
| Теоретическое усилие при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм), обратный ход | 18,6 Н |
-
