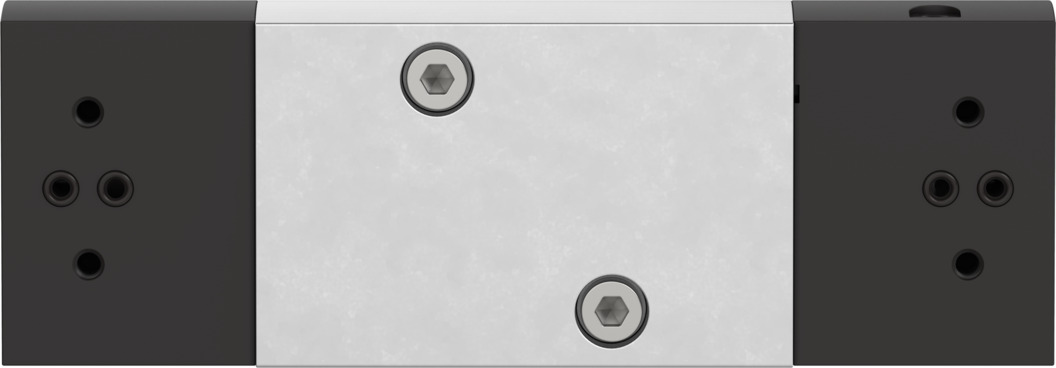

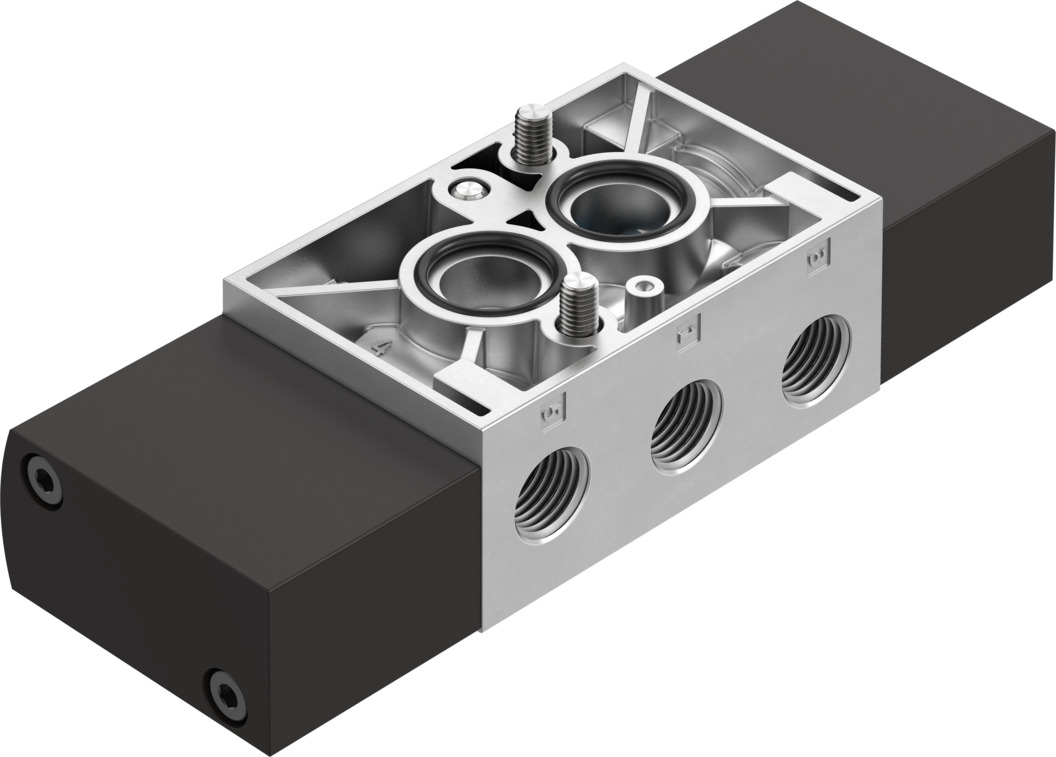

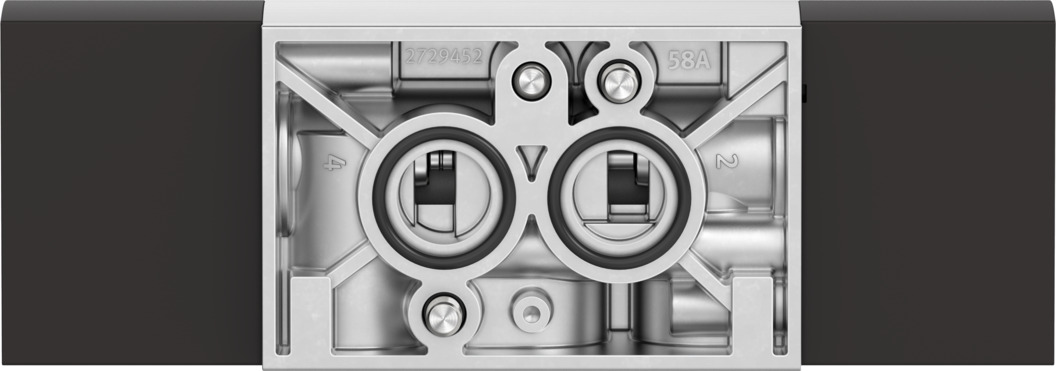

Электромагнитный клапан

VSNC-F-P53U-M-G14-P2

8114685

Цена: по запросу

Дизайн Поршневой запорный клапан
Рабочее давление 0,3 МПа ... 0,8 МПа
Стандартный номинальный расход (стандартизирован по DIN 1343) 950 л/мин
Функция клапана 5/3-ходовой, под давлением
1
Загрузки
Электромагнитный клапан
Электромагнитный клапан
Электромагнитный клапан
Электромагнитный клапан
Электромагнитный клапан
Электромагнитный клапан
Температура окружающей среды -20 °C ... 60 °C
Соединение с дыхательным аппаратом Не проложенный по каналу
Значение C 2,1 л/сбар
Данные о характеристиках катушки Смотрите электромагнитную катушку, которая заказывается отдельно
Соответствует стандарту VDI/VDE 3845 (НАМЮР)
Строительная ширина 32 мм
Класс коррозионной стойкости CRC 2 - Умеренное коррозионное напряжение
Дизайн Поршневой запорный клапан
Рабочий цикл 100%
Функция выпуска отработанного воздуха С возможностью регулирования расхода
Направление потока Необратимый
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA24364-B2-L
Ручное управление Никто
Материал корпуса Кованый алюминиевый сплав
Винты из материала Оцинкованная сталь
Уплотнения из материала Нитрильный каучук
Температура среды -20 °C ... 60 °C
Монтажное положение необязательный
Примечание по материалам Соответствует требованиям RoHS
Примечание по эксплуатационной и пилотной среде Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой).
Рабочая среда Сжатый воздух до ISO 8573-1:2010 [7:4:4]
Рабочее давление 0,3 МПа ... 0,8 МПа
Рабочее напряжение Через электромагнитную катушку, заказывается отдельно
Контрольная подача воздуха Внутренний
Пневматическое соединение, порт 1 G1/4
Пневматическое соединение, порт 2 Рисунок порта НАМЮР
Пневматическое соединение, порт 3 G1/4
Пневматическое соединение, порт 4 Рисунок порта НАМЮР
Пневматическое соединение, порт 5 G1/4
Вес продукта 428 г
Принцип герметизации Мягкий
Стандартный номинальный расход (стандартизирован по DIN 1343) 950 л/мин
Время выключения 15 мс
Время включения 6 мс
Изменение времени переключения на обратное 7 мс

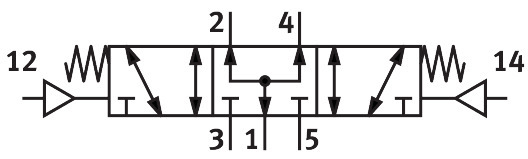

Символ 00991728
Тип приведения в действие Электрический
Тип крепления Со сквозным отверстием
Тип пилотирования Пилот приведен в действие
Тип сброса Механическая пружина
Функция клапана 5/3-ходовой, под давлением
значение b 0.5
круг Перекрытие
пневматический рабочий порт Рисунок порта НАМЮР
