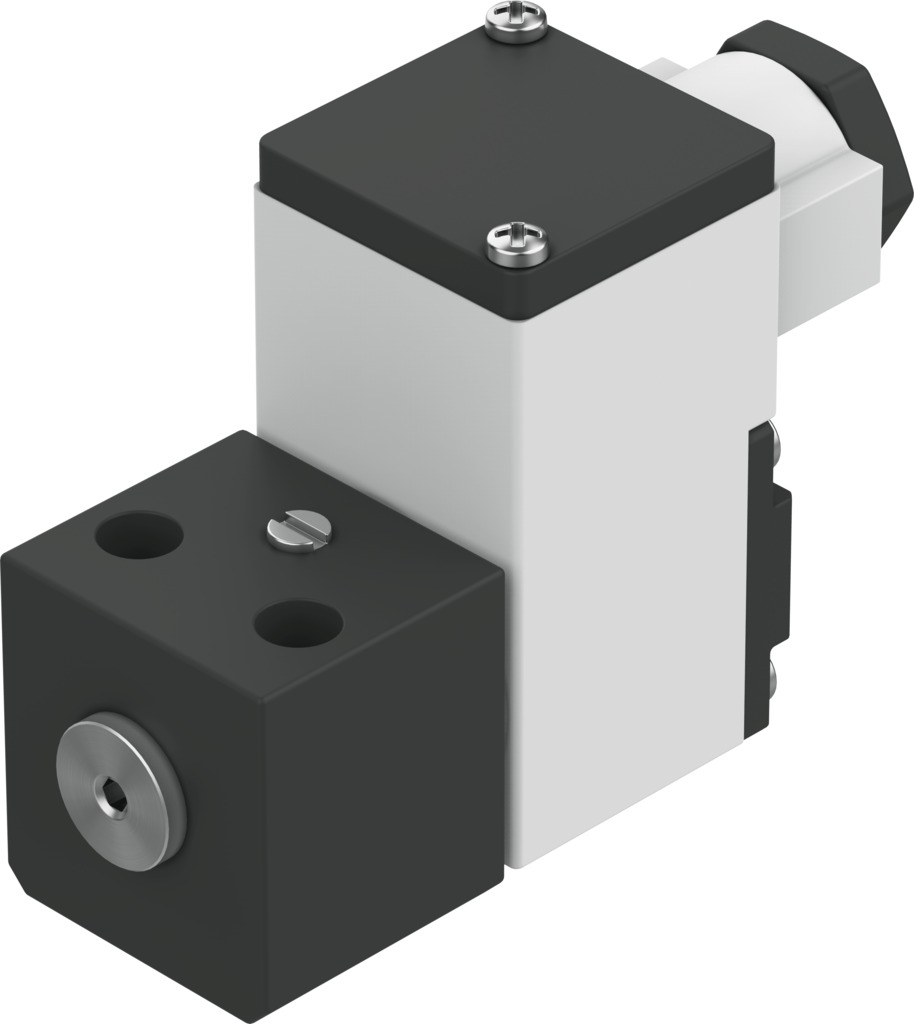

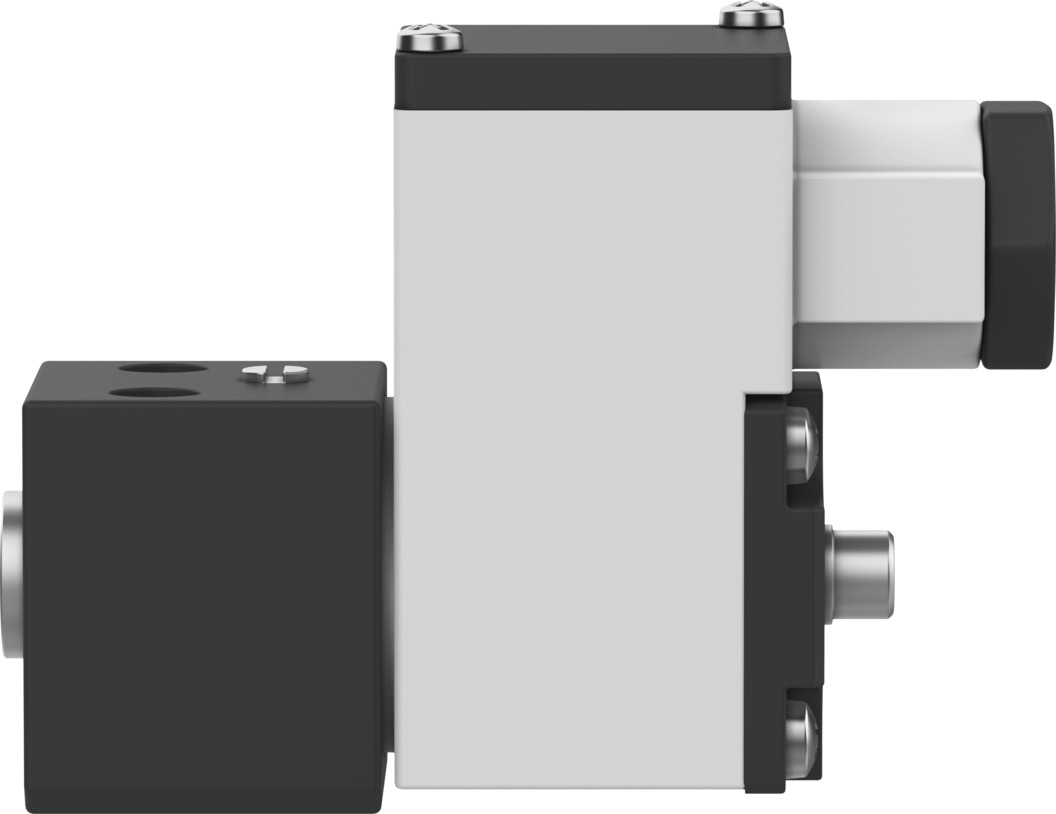

Пилотный клапан
MGXIAH-3/2-0.8-24DC-KS
8118341Цена: по запросу
| Тип приведения в действие | Электрический |
| Функция клапана | 3/2-ходовой, закрытый, моностабильный |
1
Загрузки
| Температура окружающей среды | -20 °C ... 80 °C |
| Орган, выдавший сертификат | 21-GA4BO-0070X ... 21-GA4BO-0071X |
| Данные о характеристиках катушки | 24 В постоянного тока: 1,5 Вт |
| Класс коррозионной стойкости CRC | 2 - Умеренное коррозионное напряжение |
| Степень защиты | Степень защиты IP65 |
| Дизайн | Клапан включения/выключения |
| Рабочий цикл | 100% |
| Эффективная внутренняя емкость Ci | Ничтожно низкий |
| Эффективная внутренняя индуктивность Li | Ничтожно низкий |
| Взрывоопасная температура окружающей среды | -40 °C<=Ta<=50 °C/65 °C |
| Тип защиты от взрыва и воспламенения пыли | Ex ia IIIC T135°C Дб |
| Тип защиты от взрывозащиты для газа | Бывший ia IIC T6...T5 Гб |
| Направление потока | Необратимый |
| Класс изоляционного материала | H |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA24364 зона III |
| Ручное управление | Фиксирующий |
| Максимальный входной ток Ii | 0,67 А |
| Максимальная входная мощность Pi | -55°C ~+50°C T6 = 2,98 Вт ... -55°C ~+65°C T5 = 1 Вт |
| Максимальное входное напряжение Ui | 31 В |
| Примечание по материалам | Соответствует требованиям RoHS |
| Примечание по эксплуатационной и пилотной среде | Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой). |
| Рабочая среда | Сжатый воздух до ISO 8573-1:2010 [7:4:4] |
| Рабочее давление | -0,09 МПа ... 0,8 МПа |
| Допустимые колебания частоты | +/- 10% |
| Символ | 00991308 |
| Тип приведения в действие | Электрический |
| Тип крепления | CNOMO |
| Тип сброса | Механическая пружина |
| Функция клапана | 3/2-ходовой, закрытый, моностабильный |
-
Скачать документацию
Инструкции по сборкеVSNB-F...52-...-G14-
-
Скачать документацию
Сертификат
KCC-БЫВШИЙ-21GA4BO-0070
