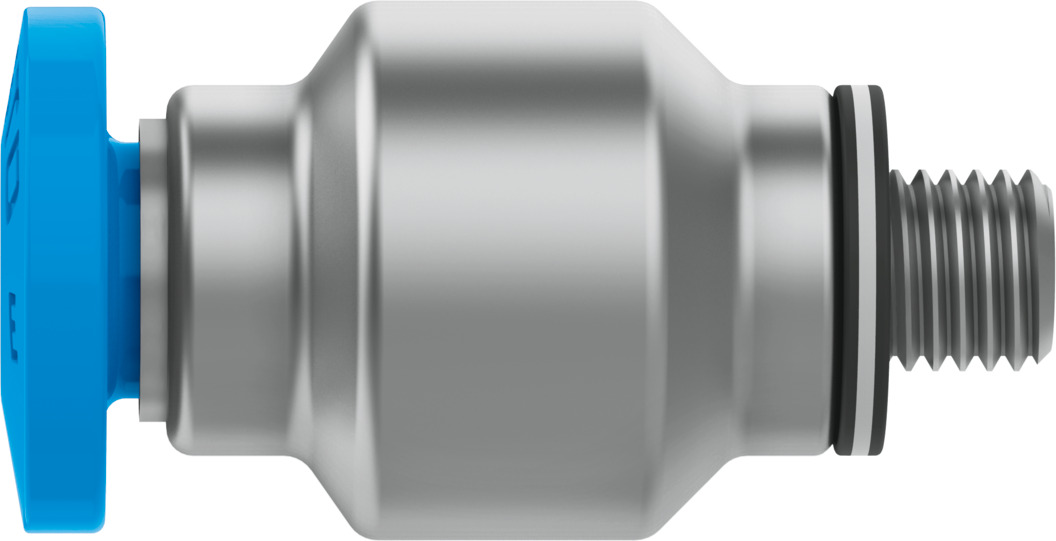

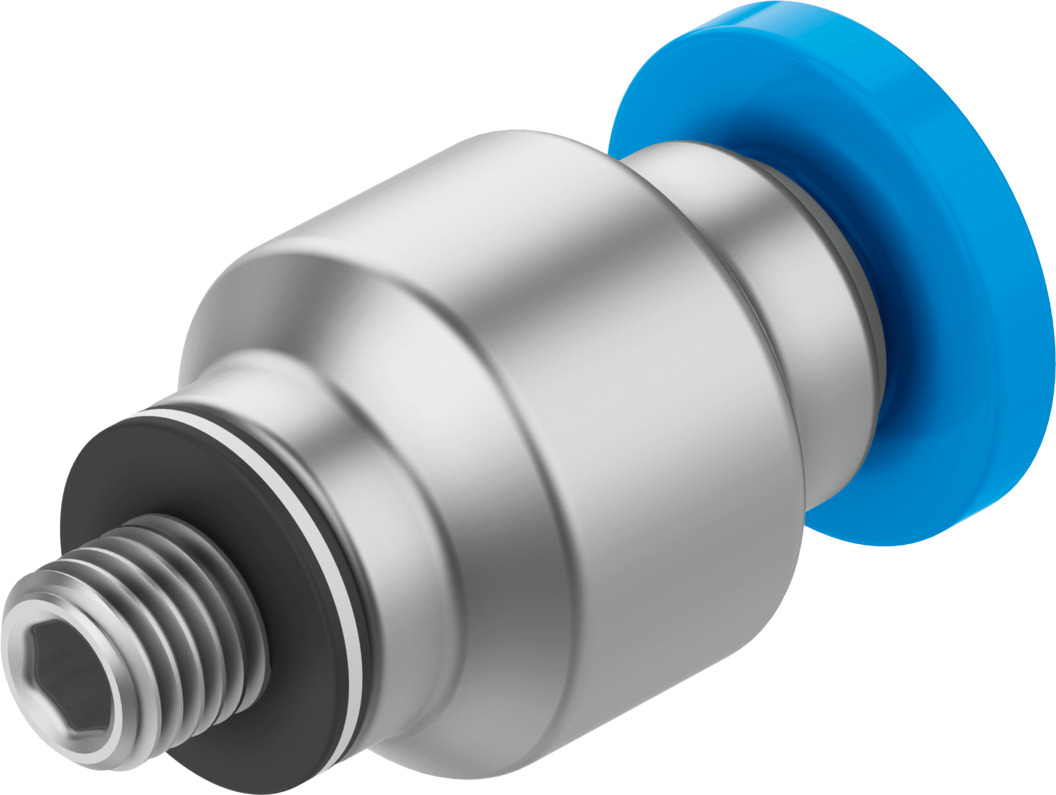

Быстроразъемный фитинг NPQE-DK-M3-Q3-P10

Быстроразъемный фитинг

NPQE-DK-M3-Q3-P10

8112964

Цена: по запросу

Температура окружающей среды	-5 °C ... 60 °C
Дизайн	Прямой дизайн
Номинальный размер	1,5 мм
Пневматическое соединение, порт 1	Наружная резьба M3
Пневматическое соединение, порт 2	Для труб с наружным диаметром 3 мм

Загрузки

Загрузить технический паспорт

Температура окружающей среды	-5 °C ... 60 °C
Класс чистых помещений	Класс 4 в соответствии с ISO 14644-1
Цвет фиксирующего кольца	Синий
Класс коррозионной стойкости CRC	1 - Низкое коррозионное напряжение
Дизайн	Прямой дизайн
Соответствие требованиям ЛАБОРАТОРИЙ (PWI)	VDMA24364 зона III
Материал корпуса	Латунь с никелированным покрытием
Фиксирующее кольцо из материала	ПОМ
Уплотнение резьбы из материала	NBR... Высоколегированная нержавеющая сталь
Материальный компонент зажима трубопровода	Нержавеющая сталь
Уплотнение трубопровода из материала	Нитрильный каучук
Монтажное положение	необязательный
Номинальный размер	1,5 мм
Номинальный крутящий момент	0,3 Нм
Примечание по материалам	Соответствует требованиям RoHS
Примечание по эксплуатационной и пилотной среде	Возможна работа со смазкой
Рабочая среда	Сжатый воздух до ISO 8573-1:2010 [7:4:4]
Рабочее давление, полный диапазон температур	-0,095 МПа ... 0,8 МПа
Пневматическое соединение, порт 1	Наружная резьба M3
Пневматическое соединение, порт 2	Для труб с наружным диаметром 3 мм
Вес продукта	2,5 г
Размер	Мини
Размер упаковки	10
Допуск на номинальный момент затяжки	± 5%
Тип крепления	Внутренний шестигранник, A/F 1,5 мм
Тип уплотнения на резьбовой пробке	Уплотнительное кольцо
