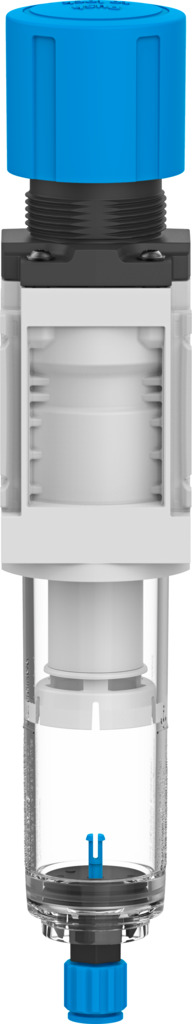

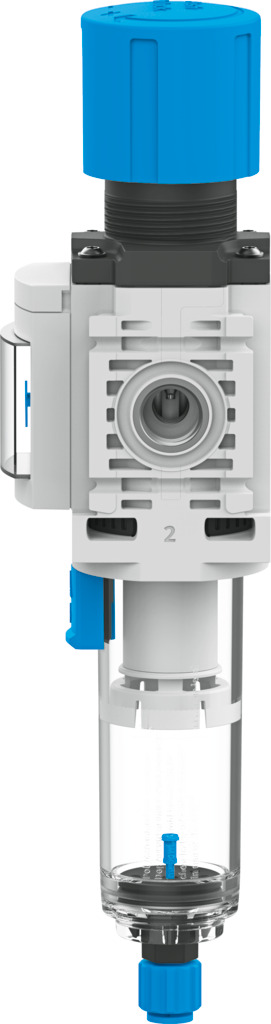

Фильтр-регулятор
MS4-LFR-1/4-D6-C-P-M-AG-BAR-B
8098257Цена: по запросу
| Максимальный гистерезис давления | 0,05 МПа |
| Пневматическое соединение, порт 1 | G1/4 |
| Диапазон регулирования давления | 0,3 бар ... 7 бар |
| Стандартный номинальный расход (стандартизирован по DIN 1343) | 1500 л/мин |
1
| Блокировка привода | Поворотная ручка с фиксатором |
| Класс чистоты воздуха на выходе | Сжатый воздух до ISO 8573-1:2010 [6:4:4] |
| Температура окружающей среды | -5 °C ... 50 °C |
| Класс чистых помещений | Класс 7 в соответствии с ISO 14644-1 |
| Отвод конденсата | Вращение вручную |
| Функция контроллера | Выходное давление постоянное... Со вторичной вентиляцией |
| Класс коррозионной стойкости CRC | 1 - Низкое коррозионное напряжение |
| Степень отделения конденсата | 75 % |
| Дизайн | Фильтр-регулятор с манометром... Поршневой регулятор с прямым приводом |
| Отображаемые единицы измерения | бар ... фунтов на квадратный дюйм |
| Степень фильтрации | 5 мкм |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA 24364-B1/B2-L |
| Материальная чаша | ПК |
| Материальный фильтр | На |
| Материал корпуса | Усиленный ПА |
| Поворотная ручка из материала | ПОМ |
| Уплотнения из материала | Нитрильный каучук |
| Материальная пружина | Высоколегированная сталь ... Оцинкованная сталь |
| Материал штока клапана | ПОМ |
| Максимальный объем конденсата | 16,5 мл |
| Максимальный гистерезис давления | 0,05 МПа |
| Температура среды | -5 °C ... 50 °C |
| Монтажное положение | Вертикальный угол +/-5° |
| Примечание по материалам | Соответствует требованиям RoHS |
| Рабочая среда | Сжатый воздух до ISO 8573-1:2010 [7:4:4] ... Инертные газы |
| Рабочее давление | 0,1 МПа ... 1 МПа |
| Пневматическое соединение, порт 1 | G1/4 |
| Пневматическое соединение, порт 2 | G1/4 |
| Размер пор | 5 мкм |
| Манометр (АНАЛОГОВЫЙ) или индикатор давления (ЦИФРОВОЙ) | С манометром давления |
| Диапазон регулирования давления | 0,3 бар ... 7 бар |
| Вес продукта | 207 г |
| Серии | мс |
| Размер | 4 |
| Стандартный номинальный расход (стандартизирован по DIN 1343) | 1500 л/мин |
| Температура хранения | -5 °C ... 50 °C |
| Символ | 00991589 |
| Тип крепления | Либо: ... Крепление на передней панели |
-
-
-
-
-
-
-
-
-
-
-
-
-
