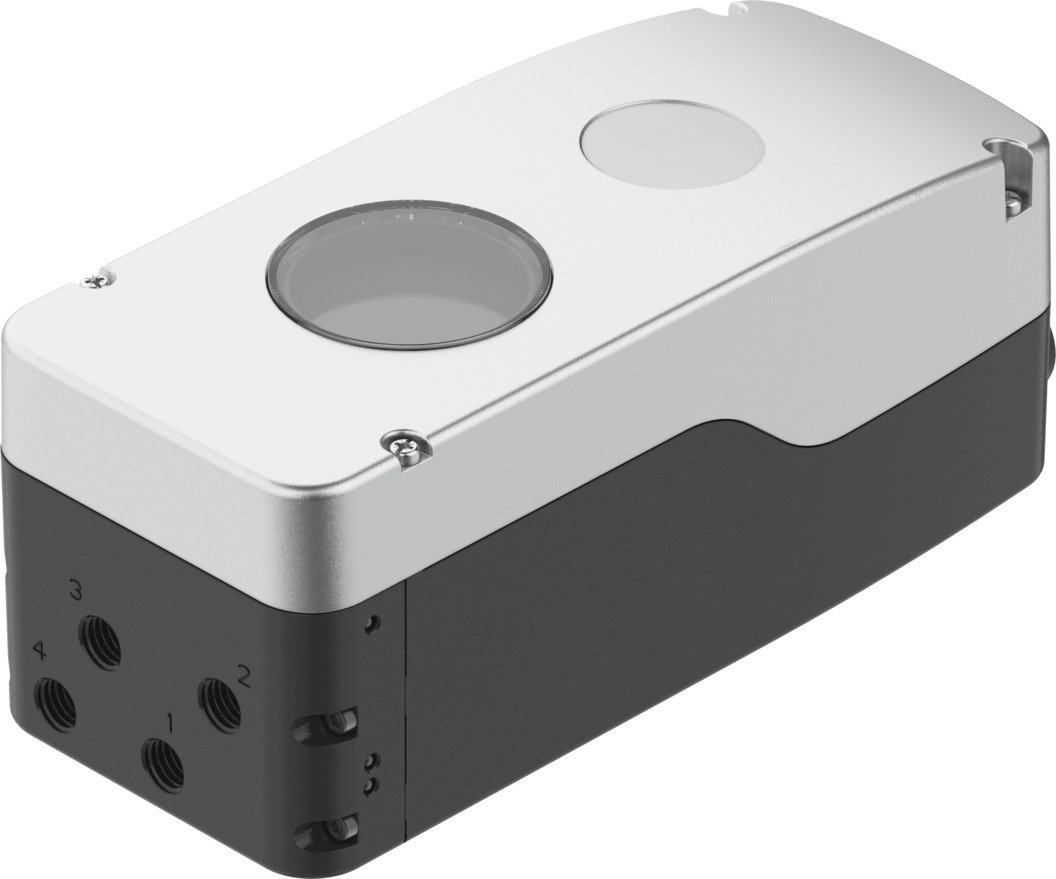

Позиционер

CMSH-SE-VDE1-D-A-AL-G14-C1M20-HA

8097423

Цена: по запросу

Температура окружающей среды -40 °C ... 80 °C
Рабочее давление 0,14 МПа ... 0,8 МПа
цифровой вход, диапазон сигнала 4 - 20 мА с HART
1
Загрузки
Позиционер
Позиционер
Расход воздуха при Δp = 6 бар 270 л/мин
Температура окружающей среды -40 °C ... 80 °C
Аналоговые входы, защита от перегрузки <65 ма
Аналоговые входы, электрическая изоляция да
Аналоговые входы, входное сопротивление 480 Ом при 20 мА
Утверждение Торговая марка RCM
Знак CE (см. декларацию о соответствии) В соответствии с Директивой ЕС по электромагнитной совместимости... В соответствии с Директивой ЕС по взрывозащите (ATEX)
Кабельный фитинг 2x M20x1,5
Характеристика входных сигналов 1x в соответствии с IEC 61131-2, тип 3
Климатическая категория 1K5 по EN 60721 для хранения... 4K3 по EN 60721 для эксплуатации
Сопротивление соединению 3 Ком ... 80 Ком
Время цикла 20 мс
Степень защиты СТЕПЕНЬ защиты IP66 ... СТЕПЕНЬ защиты IP67
Дизайн Цифровой электропневматический позиционер
Конструктивные характеристики Предохранительный пневматический выход 2 разряжен... Предохранительный пневматический выход 4 находится под давлением
Цифровые входы, электрическая изоляция да
Цифровые входы, защита от перегрузки 33 В
Цифровые входы, защита от обратной полярности да
Дисплей ЖК-дисплей с возможностью поворота на 90° с помощью программного обеспечения
Электрическое подключение 1, тип подключения Клеммная колодка
Электрическое соединение 1, соединительная система Подпружиненная клемма
Электрическое подключение 1, функция Аналоговый вход ... Цифровой вход
Электрическое подключение 1, количество соединений/жил 7
Принцип действия измерительной системы Внешний
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA24364 зона III
Материал корпуса Алюминий с порошковым покрытием
Материальный экран ПК
Винты из материала Оцинкованная сталь
Уплотнения из материала EPDM ... NBR
Максимальная длина кабеля 30 м для внешнего датчика положения... Экранированный
Режим работы Двойного действия
Монтажное положение необязательный
Номинальная высота использования <= 2000 м сн.
Примечание о температуре окружающей среды Температура на дисплее: -30 - 80°C
Примечание по материалам Соответствует требованиям RoHS
Примечание по эксплуатационной и пилотной среде Работа со смазкой невозможна... Максимальный размер частиц 40 мкм
Рабочая среда Сжатый воздух до ISO 8573-1:2010 [7:4:4]
Рабочее давление 0,14 МПа ... 0,8 МПа
Категория перенапряжения ii
Пневматическое соединение G1/4
Степень загрязнения 3
Вес продукта 2520 г
Защита от обратной полярности да
Параметры настройки С помощью дисплея и клавиш
Ударопрочность Ударные испытания с уровнем тяжести от 1 до FN 942017-5 и EN 60068-2-27
Температура хранения -40 °C ... 80 °C
Тип крепления С аксессуарами ... Соответствует стандарту VDI/VDE 3845
Маркировка UKCA (см. декларацию о соответствии) В соответствии с британскими инструкциями по электромагнитной совместимости... В соответствии с британскими инструкциями RoHS
Виброустойчивость Испытание при транспортировке с уровнем опасности 2 в соответствии с FN 942017-4 и EN 60068-2-6
цифровой вход, диапазон сигнала 4 - 20 мА с HART
