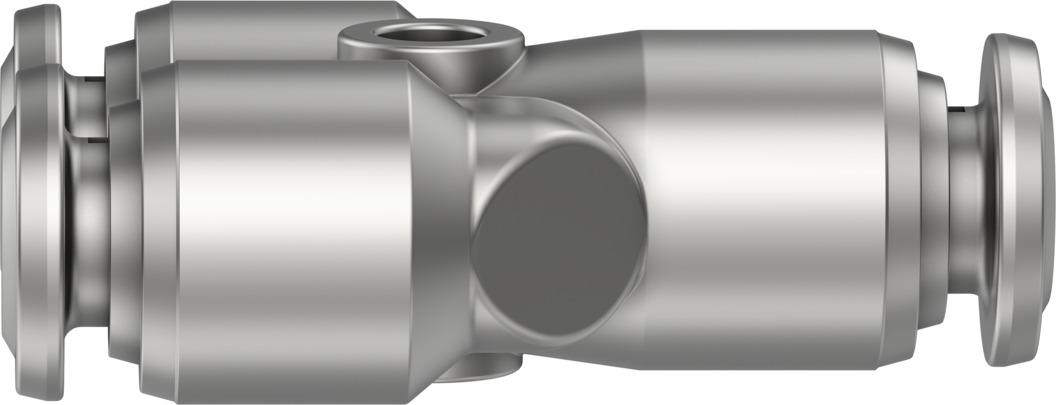

Y-соединитель быстроразъемный
NPQR-Y-Q4-E
8085723Цена: по запросу
| Температура окружающей среды | -20 °C ... 150 °C |
| Рабочее давление, полный диапазон температур | -0,095 МПа ... 1,6 МПа |
| Пневматическое соединение, порт 1 | Для труб с наружным диаметром 4 мм |
| Пневматическое соединение, порт 2 | Для труб наружного диаметра 4 мм |
1
Загрузки
| Температура окружающей среды | -20 °C ... 150 °C |
| Орган, выдавший сертификат | NSF C0556009 |
| Класс чистых помещений | Класс 4 в соответствии с ISO 14644-1 |
| Класс коррозионной стойкости CRC | 4 - Очень высокое коррозионное воздействие |
| Дизайн | Y-образная форма |
| Материал защитного кольца | Высоколегированная нержавеющая сталь |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA24364-B2-L |
| Материал корпуса | Высоколегированная нержавеющая сталь |
| Фиксирующее кольцо из материала | Высоколегированная нержавеющая сталь |
| Материальный компонент зажима трубопровода | Высоколегированная нержавеющая сталь |
| Уплотнение трубопровода из материала | ФПМ |
| Монтажное положение | необязательный |
| Примечание по материалам | Соответствует требованиям RoHS |
| Примечание по эксплуатационной и пилотной среде | Возможна работа со смазкой |
| Примечание по рабочему давлению | Вода: макс. 0,7 МПа при температуре 0 - 80 °C |
| Рабочая среда | Сжатый воздух до ISO 8573-1:2010 [7:-:-] ... Вода (жидкая, не содержащая льда) |
| Рабочее давление, полный диапазон температур | -0,095 МПа ... 1,6 МПа |
| Пневматическое соединение, порт 1 | Для труб с наружным диаметром 4 мм |
| Пневматическое соединение, порт 2 | Для труб наружного диаметра 4 мм |
| Вес продукта | 18,2 г |
| Размер | Стандарт |
| Размер упаковки | 1 |
| Пригодность для производства литий-ионных аккумуляторов | Подходит для производства аккумуляторов в соответствии с внутренним определением Festo степени защиты F1A с ограничениями на использование Cu/Zn/Ni |
| Подходит для употребления в пищу | Смотрите декларацию о соответствии... NSF/ANSI 169 |
| Символ | 00997424 |
| Материал упорного кольца | PPSU |
| Глубина ввода трубопровода | 14 мм |
-
