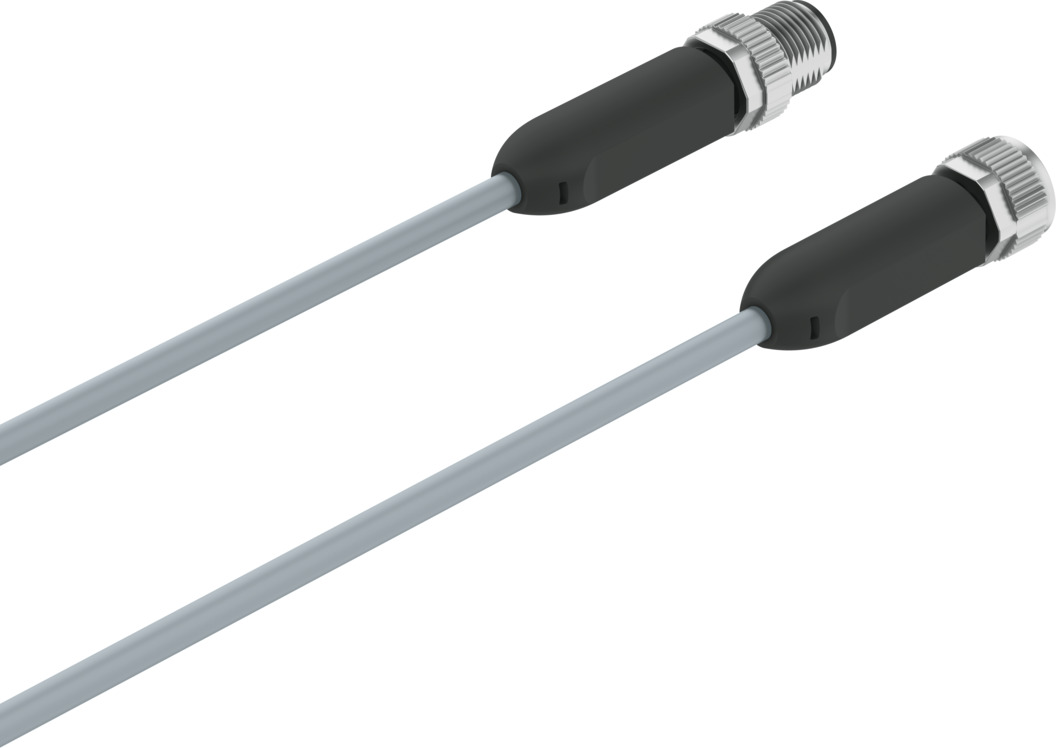

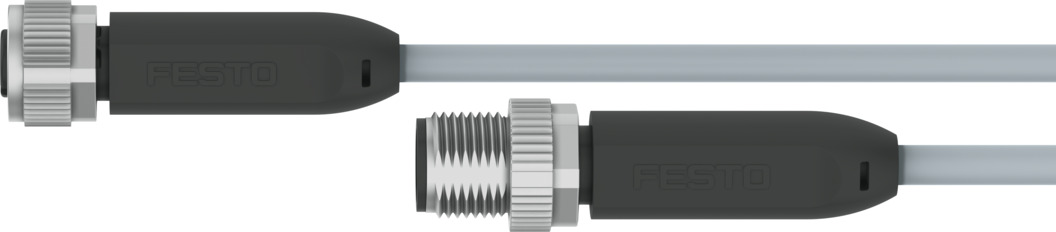

Соединительный кабель
NEBA-M12G5-U-0.5-N-M12G5
8078274Цена: по запросу
1
Загрузки
| Температура окружающей среды | -40 °C ... 85 °C |
| Температура окружающей среды при перемещении кабеля | -20 °C ... 85 °C |
| Утверждение | c UL, внесенный в список US (OL) |
| Радиус изгиба фиксированного кабеля | 14 мм |
| Радиус изгиба движущегося кабеля | 46 мм |
| Знак CE (см. декларацию о соответствии) | В соответствии с директивой ЕС RoHS |
| Характеристика кабеля | Подходит для применения в энергетических цепях/роботах... Износостойкий |
| Обозначение кабеля | Без держателя этикетки с надписью |
| Диаметр кабеля | 4,5 мм |
| Длина кабеля | 0,5 м |
| Цвет оболочки кабеля | Серый |
| Конструкция кабеля | 5 x 0,25 мм2 |
| Орган, выдавший сертификат | UL E253748 |
| Класс чистых помещений | Класс 4 в соответствии с ISO 14644-1 |
| Соответствует стандарту | В 61076-2-101 ... В 61984 |
| Класс коррозионной стойкости CRC | 1 - Низкое коррозионное напряжение |
| Номинальный ток при 40°C | 4 А |
| Степень защиты | СТЕПЕНЬ защиты IP65 ... СТЕПЕНЬ защиты IP68 |
| Электрическое подключение 1, кабельная розетка | Прямой |
| Электрическое подключение 1, совместимый тип монтажа | Совместимость с поворотным /неповоротным винтовым замком |
| Электрическое соединение 1, схема подключения | 00991870 |
| Электрическое подключение 1, тип подключения | Разъем |
| Электрическое соединение 1, соединительная система | M12x1, A-соответствует стандарту EN 61076-2-101 |
| Электрическое соединение 1, конструкция | Круглый |
| Электрическое подключение 1, дисплей | Никто |
| Электрическое подключение 1, функция | Сторона полевого устройства |
| Электрическое подключение 1, количество соединений/жил | 5 |
| Электрическое подключение 1, расположение клемм | Вывод 1 = BN ... Вывод 2 = WH |
| Электрическое подключение 1, тип монтажа | Винтовой замок с шестигранником 13 мм и продольной накаткой... Поворотный |
| Электрическое подключение 1, используемые соединения/жилы | 5 |
| Электрическое подключение 2, кабельная розетка | Прямой |
| Электрическое подключение 2, совместимый тип монтажа | Совместимость с поворотным /неповоротным винтовым замком |
| Электрическое соединение 2, схема подключения | 00995383 |
| Электрическое подключение 2, тип подключения | Штекеры |
| Электрическое соединение 2, соединительная система | M12x1, A-соответствует стандарту EN 61076-2-101 |
| Электрическое соединение 2, конструкция | Круглый |
| Электрическое подключение 2, дисплей | Никто |
| Электрическое соединение 2, функция | Сторона контроллера |
| Электрическое подключение 2, количество соединений/жил | 5 |
| Электрическое подключение 2, расположение клемм | Вывод 1 = BN ... Вывод 2 = WH |
| Электрическое соединение 2, используемые соединения/жилы | 5 |
| Частота подключения | 100 |
| Цвет корпуса | Черный |
| Устойчивость к перенапряжению | 1,5 кВ |
| Использование по назначению | Соединительный кабель соединяет полевые устройства (датчики, исполнительные механизмы) с контроллерами. |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA24364-B2-L |
| Материальная оболочка кабеля | TPE-U (ПОЛИУРЕТАН) |
| Материальный электрический контакт | Позолоченный медный сплав |
| Материал корпуса | TPE-U (ПОЛИУРЕТАН) |
| Материальная изолирующая оболочка | стр. |
| Материал винтового замка | Литой под давлением цинк с никелированным покрытием |
| Уплотнения из материала | ФПМ |
| Номинальная высота использования | <= 2000 м сн. |
| Проводник номинального поперечного сечения | 0,25 мм2 |
| Примечание о температуре окружающей среды | -40 - 50 °C для применения по стандарту UL |
| Примечание о степени защиты | В собранном виде |
| Примечание по материалам | Не содержит ХФУ... Соответствует требованиям RoHS |
| Примечание по диапазону рабочих напряжений переменного тока | 0 - 30 В для применения в соответствии с UL... КЛАСС NEC/CEC 2 |
| Примечание по диапазону рабочих напряжений постоянного тока | 0 - 30 В для применения в соответствии с UL... КЛАСС NEC/CEC 2 |
| Примечание о допустимой нагрузке по току при температуре 40°C | Наблюдайте за снижением скорости |
| Примечание по температуре хранения | Временно, во время транспортировки в упаковке, -40 ... 85 °C |
| Примечание по температуре окружающей среды при монтаже гибкого кабеля | -20 - 50 °C для применения по стандарту UL |
| Обратите внимание на уровень загрязнения | В смонтированном состоянии |
| Указания по условиям испытания кабеля | Испытано при температуре 23°C |
| Диапазон рабочих напряжений переменного тока | В ... 48 В |
| Диапазон рабочих напряжений постоянного тока | В ... 60 В |
| Наружное применение | Области применения с непосредственным воздействием внешних климатических факторов Класс D1 в соответствии с IEC 60654-1 |
| Категория перенапряжения | ii |
| Степень загрязнения | 3 |
| Вес продукта | 34 г |
| Относительная влажность воздуха | Макс. 93% при 40°C |
| Особые характеристики | Устойчив к ультрафиолетовому излучению... Устойчив к гидролизу |
| Температура хранения | -25 °C ... 55 °C |
| Пригодность для производства литий-ионных аккумуляторов | Подходит для производства аккумуляторов в соответствии с внутренним определением Festo степени защиты F1A с ограничениями на использование Cu/Zn/Ni |
| Условия испытания кабеля | Условия испытаний по запросу... Прочность на кручение: |
| Маркировка UKCA (см. декларацию о соответствии) | В соответствии с инструкциями RoHS в Великобритании |
| электрическое подключение 2, тип монтажа | Винтовой замок с шестигранником 13 мм и продольной накаткой... Поворотный |
-
