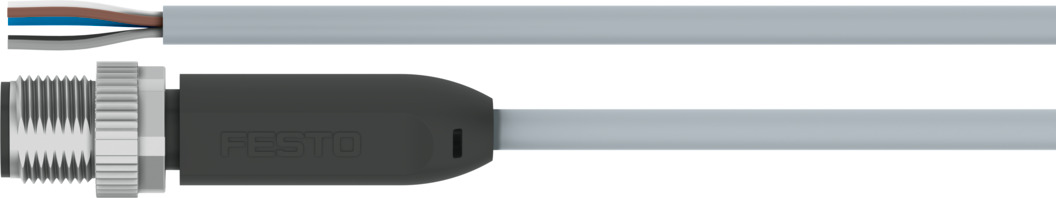

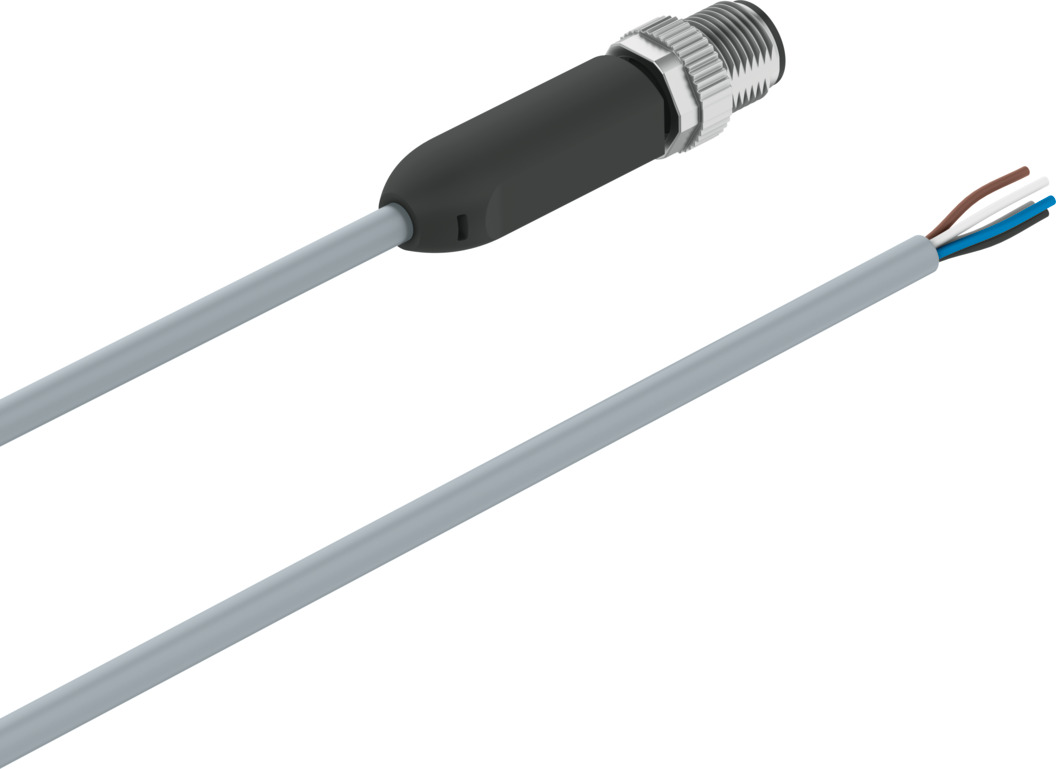

Соединительный кабель

NEBA-LE5-U-2.5-N-M12G5

8078268

Цена: по запросу

1
Загрузки
Соединительный кабель
Соединительный кабель
Соединительный кабель
Температура окружающей среды -40 °C ... 85 °C
Температура окружающей среды при перемещении кабеля -20 °C ... 85 °C
Утверждение c UL, внесенный в список US (OL)
Радиус изгиба фиксированного кабеля 14 мм
Радиус изгиба движущегося кабеля 46 мм
Знак CE (см. декларацию о соответствии) В соответствии с директивой ЕС RoHS
Характеристика кабеля Подходит для применения в энергетических цепях/роботах... Износостойкий
Обозначение кабеля Без держателя этикетки с надписью
Диаметр кабеля 4,5 мм
Длина кабеля 2,5 м
Цвет оболочки кабеля Серый
Конструкция кабеля 5 x 0,25 мм2
Орган, выдавший сертификат UL E253748
Класс чистых помещений Класс 4 в соответствии с ISO 14644-1
Соответствует стандарту В 61076-2-101 ... В 61984
Класс коррозионной стойкости CRC 1 - Низкое коррозионное напряжение
Номинальный ток при 40°C 4 А
Степень защиты СТЕПЕНЬ защиты IP65 ... СТЕПЕНЬ защиты IP68
Электрическое подключение 1, тип подключения Кабель
Электрическое соединение 1, соединительная система Открытый конец
Электрическое подключение 1, дисплей Никто
Электрическое подключение 1, функция Сторона полевого устройства
Электрическое подключение 1, количество соединений/жил 5
Электрическое подключение 1, расположение клемм Вывод 1 = BN ... Вывод 2 = WH
Электрическое подключение 1, используемые соединения/жилы 5
Электрическое подключение 2, кабельная розетка Прямой
Электрическое подключение 2, совместимый тип монтажа Совместимость с поворотным /неповоротным винтовым замком
Электрическое соединение 2, схема подключения 00995383
Электрическое подключение 2, тип подключения Штекеры
Электрическое соединение 2, соединительная система M12x1, A-соответствует стандарту EN 61076-2-101
Электрическое соединение 2, конструкция Круглый
Электрическое подключение 2, дисплей Никто
Электрическое соединение 2, функция Сторона контроллера
Электрическое подключение 2, количество соединений/жил 5
Электрическое подключение 2, расположение клемм Вывод 1 = BN ... Вывод 2 = WH
Электрическое соединение 2, используемые соединения/жилы 5
Частота подключения 100
Цвет корпуса Черный
Устойчивость к перенапряжению 1,5 кВ
Использование по назначению Соединительный кабель соединяет полевые устройства (датчики, исполнительные механизмы) с контроллерами.
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA24364-B2-L
Материальная оболочка кабеля TPE-U (ПОЛИУРЕТАН)
Материальный электрический контакт Позолоченный медный сплав
Материал корпуса TPE-U (ПОЛИУРЕТАН)
Материальная изолирующая оболочка стр.
Материал винтового замка Литой под давлением цинк с никелированным покрытием
Уплотнения из материала ФПМ
Номинальная высота использования <= 2000 м сн.
Проводник номинального поперечного сечения 0,25 мм2
Примечание о температуре окружающей среды -40 - 50 °C для применения по стандарту UL
Примечание о степени защиты В собранном виде
Примечание по материалам Не содержит ХФУ... Соответствует требованиям RoHS
Примечание по диапазону рабочих напряжений переменного тока 0 - 30 В для применения в соответствии с UL... КЛАСС NEC/CEC 2
Примечание по диапазону рабочих напряжений постоянного тока 0 - 30 В для применения в соответствии с UL... КЛАСС NEC/CEC 2
Примечание о допустимой нагрузке по току при температуре 40°C Наблюдайте за снижением скорости
Примечание по температуре хранения Временно, во время транспортировки в упаковке, -40 ... 85 °C
Примечание по температуре окружающей среды при монтаже гибкого кабеля -20 - 50 °C для применения по стандарту UL
Обратите внимание на уровень загрязнения В смонтированном состоянии
Указания по условиям испытания кабеля Испытано при температуре 23°C
Диапазон рабочих напряжений переменного тока В ... 48 В
Диапазон рабочих напряжений постоянного тока В ... 60 В
Наружное применение Области применения с непосредственным воздействием внешних климатических факторов Класс D1 в соответствии с IEC 60654-1
Категория перенапряжения ii
Степень загрязнения 3
Вес продукта 77 г
Относительная влажность воздуха Макс. 93% при 40°C
Особые характеристики Устойчив к ультрафиолетовому излучению... Устойчив к гидролизу
Температура хранения -25 °C ... 55 °C
Пригодность для производства литий-ионных аккумуляторов Подходит для производства аккумуляторов в соответствии с внутренним определением Festo степени защиты F1A с ограничениями на использование Cu/Zn/Ni
Условия испытания кабеля Условия испытаний по запросу... Прочность на кручение:
Маркировка UKCA (см. декларацию о соответствии) В соответствии с инструкциями RoHS в Великобритании
Концы проволоки Ножны сняты ... Отрезано прямо
электрическое подключение 2, тип монтажа Винтовой замок с шестигранником 13 мм и продольной накаткой... Поворотный
