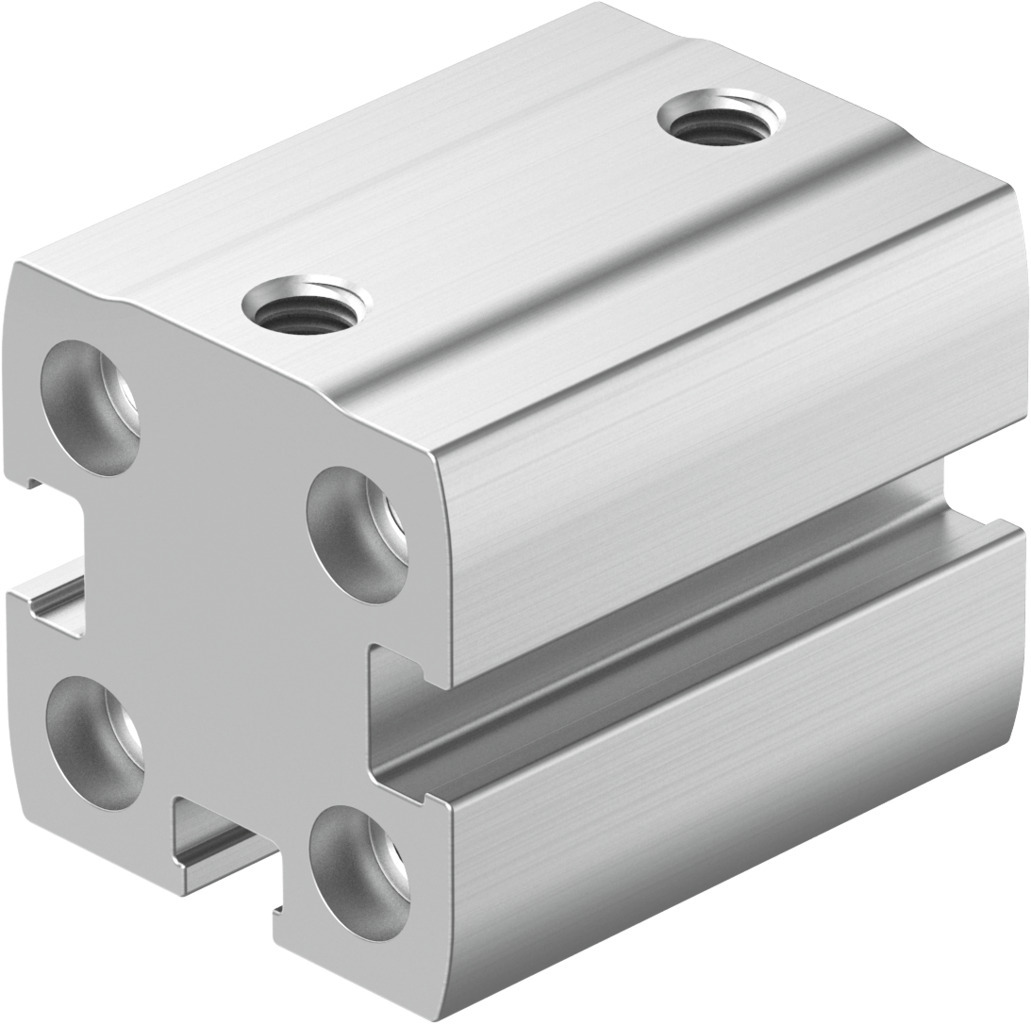

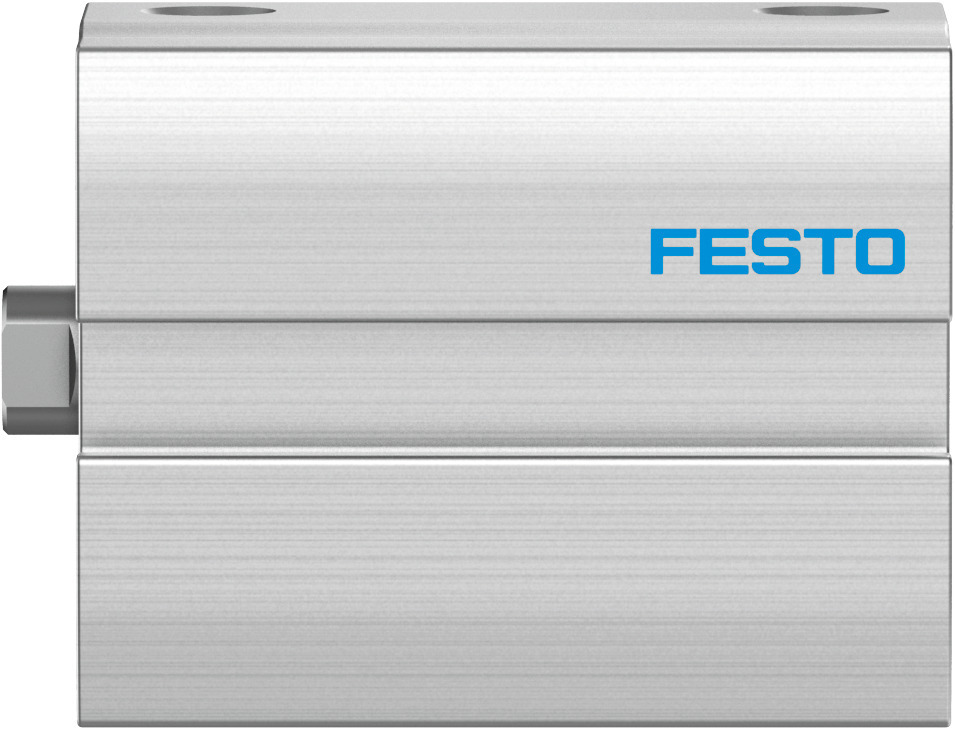

Компактный цилиндр
ADN-S-12-5-I-P
8076407Цена: по запросу
| Амортизирующий | Эластичные амортизирующие кольца/пластины на обоих концах |
| Режим работы | Двойного действия |
| Диаметр поршня | 12 мм |
| Инсульт | 5 мм |
| Теоретическое усилие при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм), предварительный ход | 68 Н |
1
Загрузки
| Дополнительная движущаяся масса на ход 10 мм | 2 г |
| Дополнительный вес на ход 10 мм | 15 г |
| Температура окружающей среды | °C ... 80 °C |
| Базовый вес для хода 0 мм | 26 г |
| Класс чистых помещений | Класс 5 в соответствии с ISO 14644-1 |
| Класс коррозионной стойкости CRC | 1 - Низкое коррозионное напряжение |
| Амортизирующий | Эластичные амортизирующие кольца/пластины на обоих концах |
| Дизайн | Поршень... Поршневой шток |
| Энергия удара в конечных положениях | 0,06 Дж |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA24364-B2-L |
| Материальное покрытие | Анодированный кованый алюминиевый сплав |
| Динамические уплотнения из материала | Нитрильный каучук |
| Материал корпуса | Анодированный кованый алюминиевый сплав |
| Материал поршневого штока | Высоколегированная нержавеющая сталь |
| Режим работы | Двойного действия |
| Монтажное положение | необязательный |
| Движущаяся масса с ходом 0 мм | 3,5 г |
| Примечание по материалам | Соответствует требованиям RoHS |
| Примечание по эксплуатационной и пилотной среде | Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой). |
| Рабочая среда | Сжатый воздух до ISO 8573-1:2010 [7:4:4] |
| Рабочее давление | 0,1 МПа ... 1 МПа |
| Диаметр поршня | 12 мм |
| Конец штока поршня | Внутренняя резьба |
| Пневматическое соединение | М5 |
| Инсульт | 5 мм |
| Символ | 00991227 |
| Теоретическое усилие при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм), предварительный ход | 68 Н |
| Теоретическое усилие при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм), обратный ход | 51 Н |
| Тип крепления | Либо: ... Со сквозным отверстием |
| Варианты | Поршневой шток на одном конце |
-
