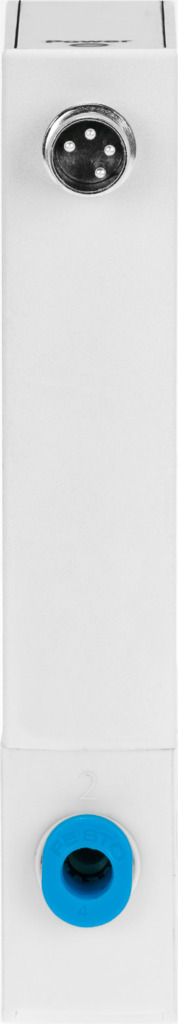

Пропорциональный регулятор давления

VEAA-L-3-D9-Q4-A4-1R1

8046904

Цена: 42 920 ₽

Электрическое соединение 4-контактный ... M8x1
Пневматическое соединение, порт 1 QS-4
Стандартный номинальный расход (стандартизирован по DIN 1343) 10 л/мин
Стандартный номинальный расход 2-3 6 л/мин
Функция клапана 3-ходовой пропорциональный регулятор давления
1
Загрузки
Пропорциональный регулятор давления
Пропорциональный регулятор давления
Пропорциональный регулятор давления
Точность аналогового выхода в ± %FS 2 %FS
Температура окружающей среды °C ... 50 °C
Утверждение Торговая марка RCM
Знак CE (см. декларацию о соответствии) В соответствии с Директивой ЕС по электромагнитной совместимости... В соответствии с Директивой ЕС RoHS
Класс коррозионной стойкости CRC 2 - Умеренное коррозионное напряжение
Степень защиты Степень защиты IP65
Размеры (Ш x Д x В) 15 x 54,5 x 85 мм
Тип дисплея повел
Электрическое соединение 4-контактный ... M8x1
Гистерезис 0,25 %FS
Входное давление 1 МПа ... 1,1 МПа
Марка KC KC-EMV
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA24364 зона III
Линейность 0,5 %FS
Материал корпуса Усиленный ПА
Уплотнения из материала Нитрильный каучук
Максимальное потребление электроэнергии 1 Вт
Температура среды 5 °C ... 50 °C
Монтажное положение необязательный
Номинальное рабочее напряжение постоянного тока 24 В
Примечание по материалам Соответствует требованиям RoHS
Примечание по эксплуатационной и пилотной среде Работа со смазкой невозможна
Рабочая среда Сжатый воздух до ISO 8573-1:2010 [7:4:4] ... Инертные газы
Диапазон рабочих напряжений постоянного тока 19 В ... 29 В
Выходное давление 2 0,003 МПа ... 0,6 МПа
Пневматическое соединение, порт 1 QS-4
Пневматическое соединение, порт 2 QS-4
Пневматическое соединение, порт 3 QS-4
Вес продукта 55 г
Воспроизводимость 0,4 %FS
Остаточная пульсация 10 %
Защита от обратной полярности Для всех электрических соединений
Инструкции по технике безопасности Безопасное положение VEAA/VEAB: при отключении электропитания выходное давление поддерживается нерегулируемым и может повышаться или понижаться – клапан заблокирован.
Принцип герметизации Мягкий
Заданное значение 4-20 мА
Номинальный ток короткого замыкания Для всех электрических соединений
Аналоговый выход диапазона сигналов 4-20 мА
Стандартный номинальный расход (стандартизирован по DIN 1343) 10 л/мин
Стандартный номинальный расход 2-3 6 л/мин
Температура хранения -20 °C ... 70 °C
Символ 00995607
Температурный коэффициент полезного действия 0,05 %/К
Полная точность 0,75% FS
Тип приведения в действие Электрический
Тип крепления Либо: ... Со сквозным отверстием
Тип пилотирования Прямой
Тип сброса Механическая пружина
Маркировка UKCA (см. декларацию о соответствии) В соответствии с британскими инструкциями по электромагнитной совместимости... В соответствии с британскими инструкциями RoHS
Функция клапана 3-ходовой пропорциональный регулятор давления
