Клапан плавного пуска/быстрого выхлопа

MS6-SV-1/2-D-10V24-2M8-SO-AG

8038490

Цена: 35 600 ₽

Рабочее давление 0,35 МПа ... 1 МПа
Пневматическое соединение, порт 1 G1/2
Стандартный номинальный расход (стандартизирован по DIN 1343) 4300 л/мин
Тип приведения в действие Электрический
1
Загрузки
Клапан плавного пуска/быстрого выхлопа
Клапан плавного пуска/быстрого выхлопа
Температура окружающей среды -10 °C ... 50 °C
Утверждение Торговая марка RCM
Значение C 19,3 л/сбар
Знак CE (см. декларацию о соответствии) В соответствии с Директивой ЕС по электромагнитной совместимости... В соответствии с Директивой ЕС по оборудованию
Данные о характеристиках катушки 24 В постоянного тока: 1,8 Вт
Соответствует стандарту DIN EN ISO 13849-1 ... DIN EN ISO 13849-2
Класс коррозионной стойкости CRC 2 - Умеренное коррозионное напряжение
Степень защиты IP65 ... Со штепсельной розеткой
Дизайн Седло поршня
Рабочий цикл 100%
Электрическое соединение 2-контактный... 2 штекерных разъема
Электрическое подключение, бесконтактный выключатель 2 кабеля со штекерным разъемом... 3-контактный
Функция выпуска отработанного воздуха Без возможности регулирования расхода
Размер сетки 62 мм
Марка KC KC-EMV
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA 24364-B1/B2-L
Ручное управление Никто
Материал корпуса Алюминий, отлитый под давлением
Материал поршневого штока Высоколегированная нержавеющая сталь
Уплотнения из материала Нитрильный каучук
Максимальная частота переключения 0,5 Гц
Температура среды -10 °C ... 50 °C
Монтажное положение необязательный
Номинальное рабочее напряжение постоянного тока 24 В
Примечание о принудительной динамизации Минимальная частота переключения 1 раз в месяц
Примечание по материалам Соответствует требованиям RoHS
Примечание по эксплуатационной и пилотной среде Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой).
Рабочая среда Сжатый воздух до ISO 8573-1:2010 [7:4:4]
Рабочее давление 0,35 МПа ... 1 МПа
Уровень производительности (PL) Выхлопные газы/категория 3, уровень производительности d ... Предотвращение неожиданного запуска (повышение давления)/категория 3, уровень производительности d
Допустимые колебания напряжения +10%/-15%
Контрольная подача воздуха Внутренний
Пневматическое соединение, порт 1 G1/2
Пневматическое соединение, порт 2 G1/2
Пневматическое соединение, порт 3 G1
Принцип определения местоположения Принцип действия магнитного поршня
Манометр (АНАЛОГОВЫЙ) или индикатор давления (ЦИФРОВОЙ) С манометром давления
Вес продукта 2110 г
Уровень целостности системы безопасности (SIL) Выхлоп/SIL 3 ... Предотвращение неожиданного запуска (повышение давления)/SIL 3
Функция безопасности Выхлоп... Предотвращение неожиданного запуска (повышение давления)
Принцип герметизации Мягкий
Серии мс
Ударопрочность Ударные испытания со степенью тяжести 2 по FN 942017-5 и EN 60068-2-27
Отображение состояния сигнала повел... Переключающие выходы
Размер 6
Уровень звукового давления 75 дБ(А)
Стандартный номинальный расход (стандартизирован по DIN 1343) 4300 л/мин
Стандартный номинальный расход, выхлоп 0,6->0 МПа (6->0 бар, 87->0 фунтов на квадратный дюйм) 9000 л/мин
Температура хранения -10 °C ... 50 °C
Время выключения 40 мс
Время включения 130 мс

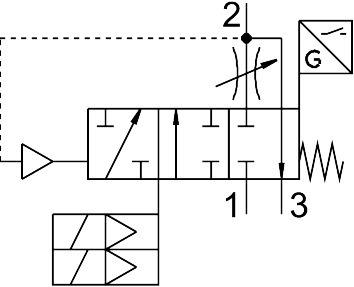

Символ 00995704
Тип приведения в действие Электрический
Тип крепления Либо: ... Встроенная установка
Тип пилотирования Пилот приведен в действие
Тип сброса Механическая пружина
Маркировка UKCA (см. декларацию о соответствии) В соответствии с британскими инструкциями по электромагнитной совместимости... В соответствии с британскими правилами для машин
Функция клапана 3/2-позиционный, закрытый, моностабильный... Функция плавного пуска
Виброустойчивость Испытание при транспортировке с уровнем опасности 2 в соответствии с FN 942017-4 и EN 60068-2-6
значение b 0.21
круг Подкладка
