Электромагнитный клапан

VSVA-B-T22CV-AZ-D1-1T1L

8034844

Цена: по запросу

Пневматическое соединение, порт 1 Размер подосновы от 1 до ISO 5599-2
Стандартный номинальный расход (стандартизирован по DIN 1343) 1400 л/мин
Тип приведения в действие Электрический
Функция клапана 2x2/2-позиционный, моностабильный, закрытый
1
Загрузки
Электромагнитный клапан
Электромагнитный клапан
Температура окружающей среды -5 °C ... 50 °C
Утверждение признанный в США (OL)
Данные о характеристиках катушки 24 В постоянного тока: 1,3 Вт
Строительная ширина 42 мм
Класс коррозионной стойкости CRC 0 - Отсутствие коррозионного воздействия
Степень защиты СТЕПЕНЬ защиты IP65 ... НОМЕР 4
Дизайн Поршневой запорный клапан
Электрическое соединение Подключаемый модуль ... Соответствует стандарту ISO 5599-2
Функция выпуска отработанного воздуха С возможностью регулирования расхода... Через индивидуальную подоснову
Направление потока необязательный
Расход пневматически связанного клапана 1400 л/мин
Расход клапана 1600 л/мин
Расход клапана на отдельном основании 1400 л/мин
Устойчивость к перенапряжению 2,5 кВ
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA 24364-B1/B2-L
Ручное управление Покрытый
Материал корпуса Литой под давлением алюминий ... ПА
Винты из материала Оцинкованная сталь
Уплотнения из материала FPM ... HNBR
Максимальный отрицательный тестовый импульс с 1 сигналом 1100 мкс
Максимальный положительный тестовый импульс с сигналом 0 1600 мкс
Монтажное положение необязательный
Номинальный ток срабатывания на катушку соленоида От 60 мА до 30 мс
Примечание по материалам Соответствует требованиям RoHS
Примечание по эксплуатационной и пилотной среде Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой).
Рабочая среда Сжатый воздух до ISO 8573-1:2010 [7:4:4]
Рабочее давление -0,09 МПа ... 1 МПа
Рабочее напряжение 24 В постоянного тока
Допустимые колебания напряжения +/- 10 %
Пилотный воздушный порт 12/14 Размер подосновы от 1 до ISO 5599-2
Контрольная подача воздуха Внешний
Контрольный выпускной патрубок 82/84 Воздуховод ... Воздуховод не соответствует стандарту
Контрольное давление 0,3 МПа ... 1 МПа
Пневматическое соединение, порт 1 Размер подосновы от 1 до ISO 5599-2
Пневматическое соединение, порт 2 Размер подосновы от 1 до ISO 5599-2
Пневматическое соединение, порт 3 Размер подосновы от 1 до ISO 5599-2
Пневматическое соединение, порт 4 Размер подосновы от 1 до ISO 5599-2
Пневматическое соединение, порт 5 Размер подосновы от 1 до ISO 5599-2
Степень загрязнения 3
Вес продукта 442 г
Относительная влажность воздуха 0 - 90%
Принцип герметизации Мягкий
Ударопрочность Ударные испытания со степенью тяжести 2 по FN 942017-5 и EN 60068-2-27
Отображение состояния сигнала повел
Стандартный номинальный расход (стандартизирован по DIN 1343) 1400 л/мин
Время выключения 38 мс
Время включения 20 мс

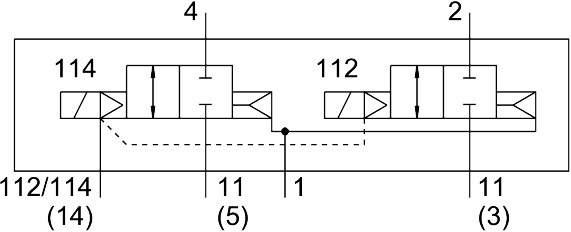

Символ 00995432
Тип приведения в действие Электрический
Тип крепления На подоснове
Тип пилотирования Пилот приведен в действие
Тип сброса Пневматическая пружина
Расход клапана, пневматически связанный, оптимизированный для потока 1500 л/мин
Функция клапана 2x2/2-позиционный, моностабильный, закрытый
Виброустойчивость Испытание при транспортировке с уровнем опасности 2 в соответствии с FN 942017-4 и EN 60068-2-6
пневматический рабочий порт Размер подосновы от 1 до ISO 5599-2 ... G3/8
