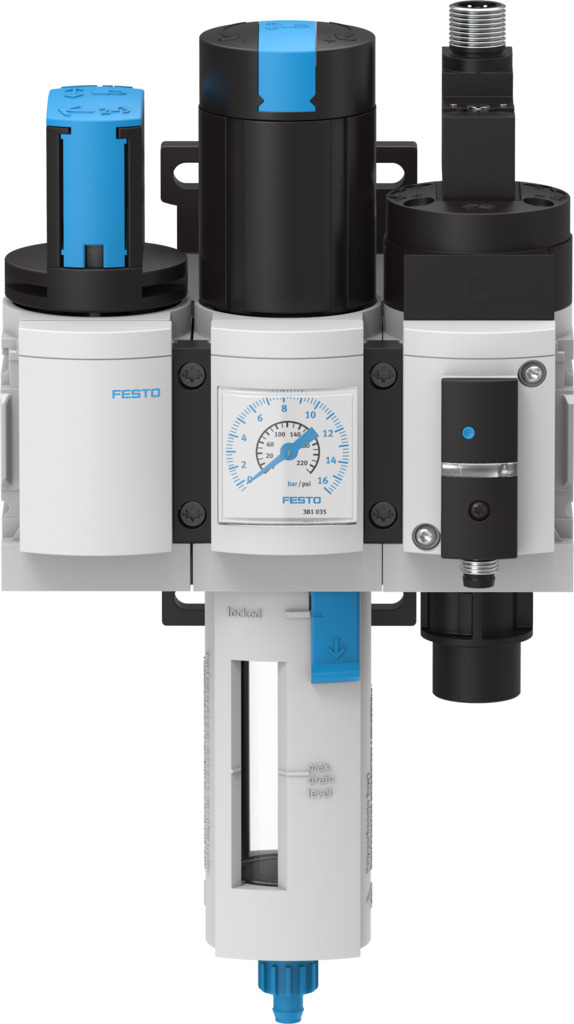

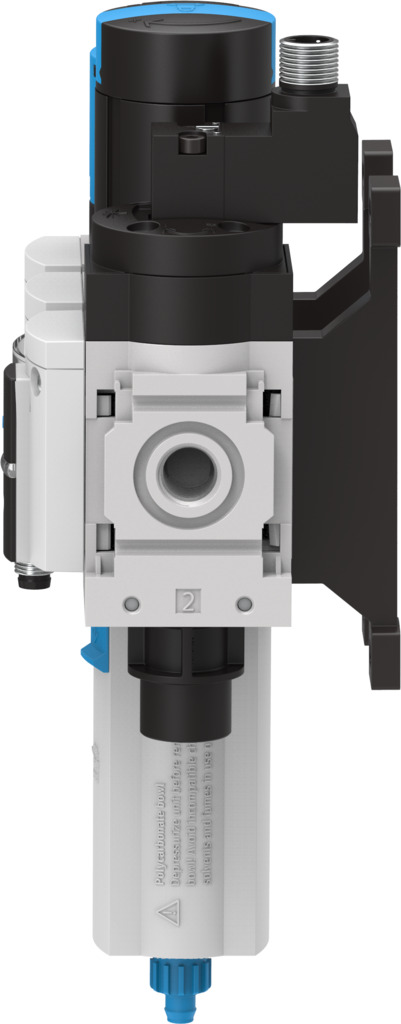

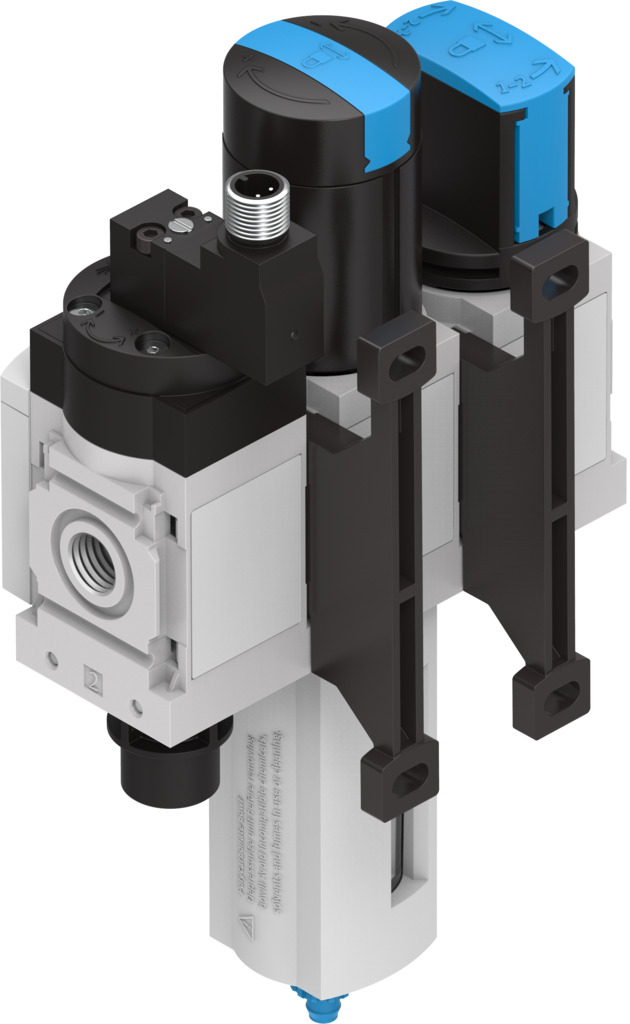

Комбинация сервисных блоков
MSB4-1/4:C3:J1:D14-WP
8025358Цена: 19 270 ₽
| Степень фильтрации | 40 мкм |
| Пневматическое соединение, порт 1 | G1/4 |
| Диапазон регулирования давления | 4 бар... 10 бар |
| Стандартный номинальный расход (стандартизирован по DIN 1343) | 1400 л/мин |
Загрузки
| Блокировка привода | Поворотная ручка с фиксатором... может закрываться с помощью аксессуаров |
| Класс чистоты воздуха на выходе | Сжатый воздух до ISO 8573-1:2010 [7:4:4] |
| Температура окружающей среды | °C ... 50 °C |
| Защита чаши | Пластиковая защита чаши |
| Отвод конденсата | Вращение вручную |
| Функция контроллера | Выходное давление остается постоянным... С помощью компенсации первичного давления |
| Класс коррозионной стойкости CRC | 2 - Умеренное коррозионное напряжение |
| Дизайн | Клапан плавного пуска... Клапан включения/выключения |
| Степень фильтрации | 40 мкм |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA 24364-B1/B2-L |
| Материальная чаша | ПК |
| Материал корпуса | Алюминий, отлитый под давлением |
| Температура среды | °C ... 50 °C |
| Монтажное положение | Вертикальный угол +/-5° |
| Примечание по эксплуатационной и пилотной среде | Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой). |
| Рабочая среда | Сжатый воздух до ISO 8573-1:2010 [7:4:4] ... Инертные газы |
| Рабочее давление | 4 бар ... 14 бар |
| Пневматическое соединение, порт 1 | G1/4 |
| Пневматическое соединение, порт 2 | G1/4 |
| Пневматическое соединение, порт 3 | G1/4 |
| Манометр (АНАЛОГОВЫЙ) или индикатор давления (ЦИФРОВОЙ) | С манометром давления |
| Диапазон регулирования давления | 4 бар... 10 бар |
| Вес продукта | 1600 г |
| Серии | мс |
| Размер | 4 |
| Стандартный номинальный расход (стандартизирован по DIN 1343) | 1400 л/мин |
| Температура хранения | -10 °C ... 60 °C |
| Подходит для употребления в пищу | Смотрите дополнительную информацию о материалах |
| Символ | 00995364 |
| Тип крепления | С аксессуарами |
-
