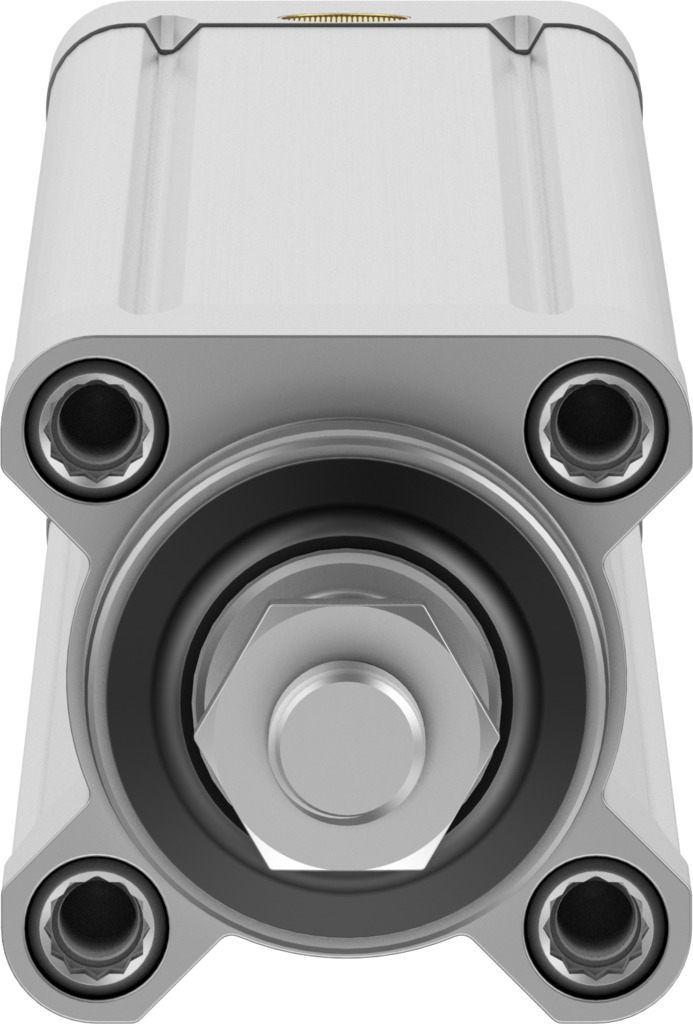

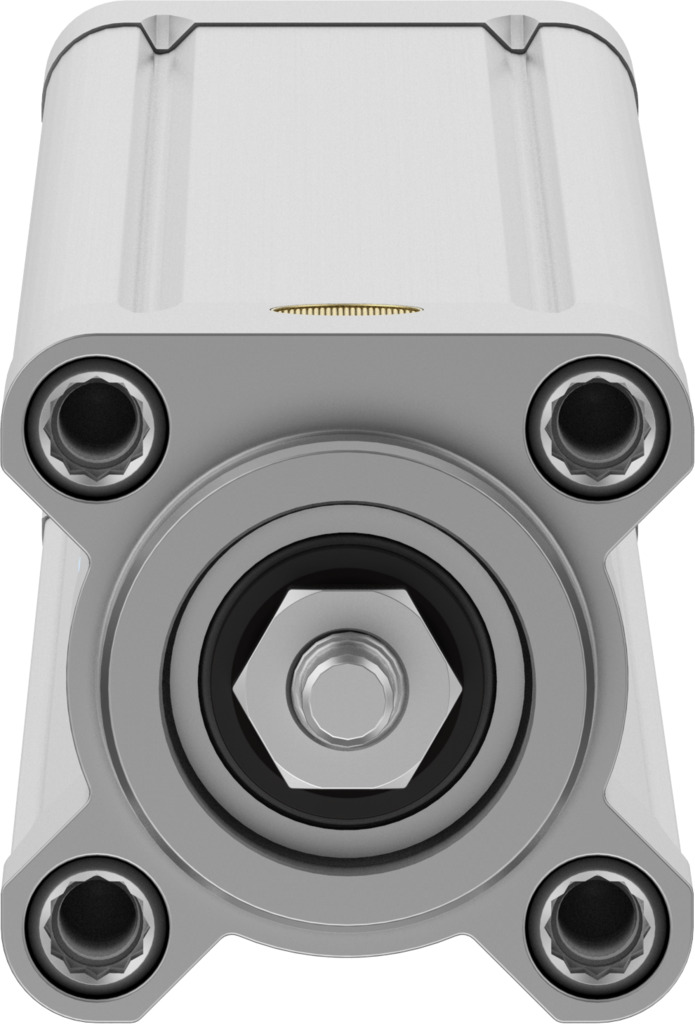

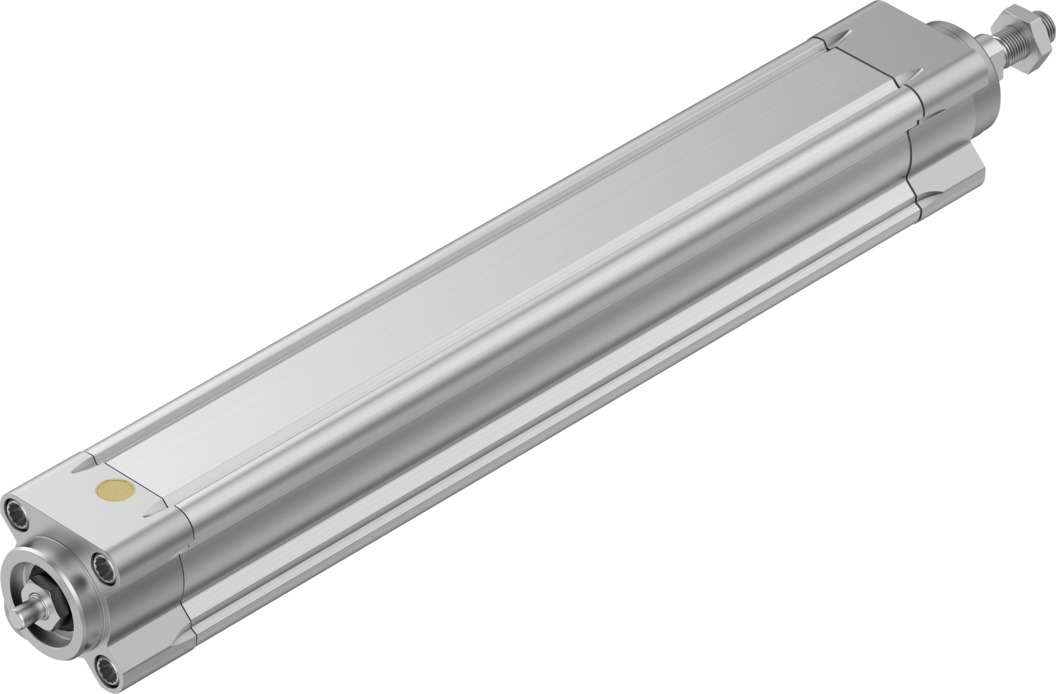

Электропривод ESBF-LS-32-100-2.5P

Электропривод

ESBF-LS-32-100-2.5P

8022570

Цена: 78 270 ₽

Максимальное усилие подачи Fx	600 Н
Точность повторения	±0,05 мм
Размер	32
Инсульт	100 мм

Загрузки

Дополнительная движущаяся масса на ход 10 мм	9 г
Дополнительный вес на ход 10 мм	34 г
Температура окружающей среды	°C ... 50 °C
Основанный на стандарте	Стандарт ISO 15552
Базовый вес для хода 0 мм	667 г
Класс коррозионной стойкости CRC	2 - Умеренное коррозионное напряжение
Степень защиты	Степень защиты IP40
Дизайн	Электрический цилиндр со шпинделем ходового винта
Рабочий цикл	100%
Момент трения, не зависящий от нагрузки	0,1 Нм
Код интерфейса, привод	D32
Соответствие требованиям ЛАБОРАТОРИЙ (PWI)	VDMA24364 зона III
Массовый момент инерции, ДЖ на метр хода	0,1612 кгсм2
Массовый момент инерции JL на кг рабочей нагрузки	0,0016 кгсм2
Момент инерции массы JO	0,0164 кгсм2
Материальное покрытие	Кованый алюминиевый сплав, гладкий анодированный
Материальный цилиндр-бочка	Гладкоанодированный кованый алюминиевый сплав
Материал поршневого штока	Высоколегированная нержавеющая сталь
Винты из материала	Оцинкованная сталь
Материальный шпиндель	Стальной прокат
Материал гайки шпинделя	Стальной прокат
Максимальное ускорение	2,5 м/с2
Максимальный крутящий момент привода	1,1 Нм
Максимальное усилие подачи Fx	600 Н
Максимальное радиальное усилие на приводном валу	115 Н
Максимальная скорость вращения	1200 об/мин
Максимальная скорость	0,125 м/с
Монтажное положение	необязательный
Движущаяся масса с ходом 0 мм	198 г
Примечание по материалам	Соответствует требованиям RoHS
Резьба штока поршня	М10х1.25
Конец штока поршня	Наружная резьба
Определение местоположения	С помощью бесконтактного переключателя
Защита от крутящего момента/направляющей	С направляющей подшипника скольжения
Исходное значение эффективной нагрузки по горизонтали	60 кг
Исходное значение эффективной нагрузки по вертикали	60 кг
Относительная влажность воздуха	0 - 95%
Точность повторения	±0,05 мм
Теоретический обратный зазор	100 мкм
Размер	32
Диаметр шпинделя	12 мм
Шаг шпинделя	2,5 мм/U
Тип шпинделя	Ходовой винт
Температура хранения	-20 °C ... 60 °C
Инсульт	100 мм
Подходит для употребления в пищу	Смотрите дополнительную информацию о материалах
Символ	00991941
Крутильный люфт на штоке поршня +/-	0,25 град
Тип двигателя	Шаговый двигатель ... Серводвигатель
Тип крепления	С внутренней резьбой ... Или аксессуары
Рабочий ход	100 мм
