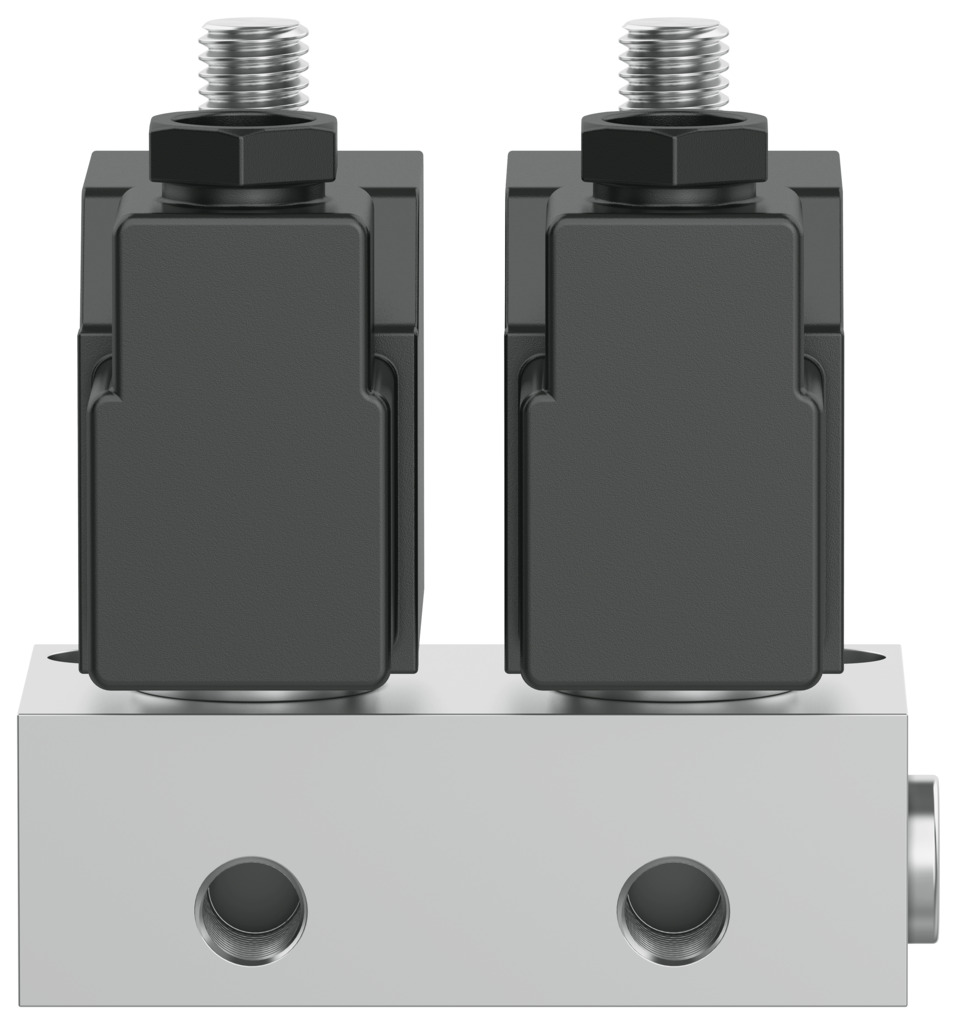

Электромагнитный клапан
BMCH-2-3-1/8
6686Цена: 27 930 ₽
| Пневматическое соединение, порт 1 | G1/4 |
| Стандартный номинальный расход (стандартизирован по DIN 1343) | 160 л/мин |
| Тип приведения в действие | Электрический |

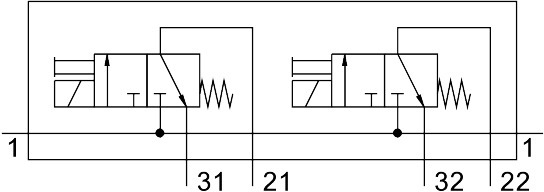

| Функция клапана | 2x3/2-ходовой, моностабильный, закрытый |
1
| Температура окружающей среды | -5 °C ... 40 °C |
| Степень защиты | Степень защиты IP65 |
| Дизайн | Тарельчатый клапан с пружинным возвратом |
| Электрическое соединение | Штекеры |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA24364-B2-L |
| Материал корпуса | Алюминий |
| Максимальное количество положений клапана | 2 |
| Температура среды | -10 °C ... 60 °C |
| Номинальный размер | 2,5 мм |
| Примечание по эксплуатационной и пилотной среде | Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой). |
| Рабочая среда | Сжатый воздух до ISO 8573-1:2010 [7:4:4] |
| Рабочее давление | -0,095 МПа ... 0,7 МПа |
| Пневматическое соединение, порт 1 | G1/4 |
| Пневматическое соединение, порт 2 | G1/8 |
| Пневматическое соединение, порт 3 | G1/8 |
| Потребляемая мощность, удерживаемая | 22 Вт |
| Потребляемая мощность, вт | 30 Вт |
| Вес продукта | 680 г |
| Принцип герметизации | Мягкий |
| Стандартный номинальный расход (стандартизирован по DIN 1343) | 160 л/мин |
| Символ | 00995421 |
| Тип приведения в действие | Электрический |
| Тип крепления | Со сквозным отверстием |
| Тип пилотирования | Прямой |
| Тип сброса | Механическая пружина |
| Функция клапана | 2x3/2-ходовой, моностабильный, закрытый |
| пневматический рабочий порт | G1/8 |
-
