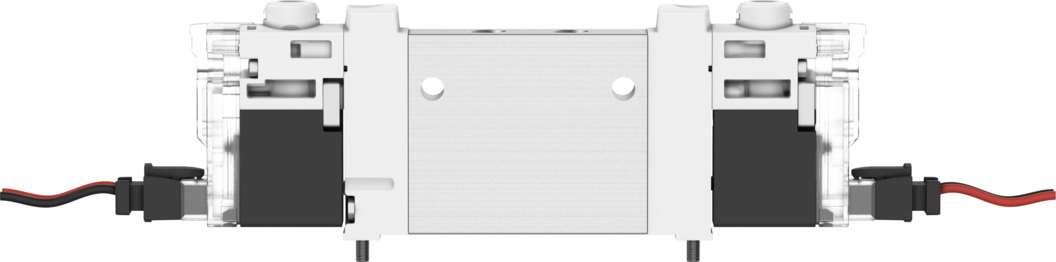

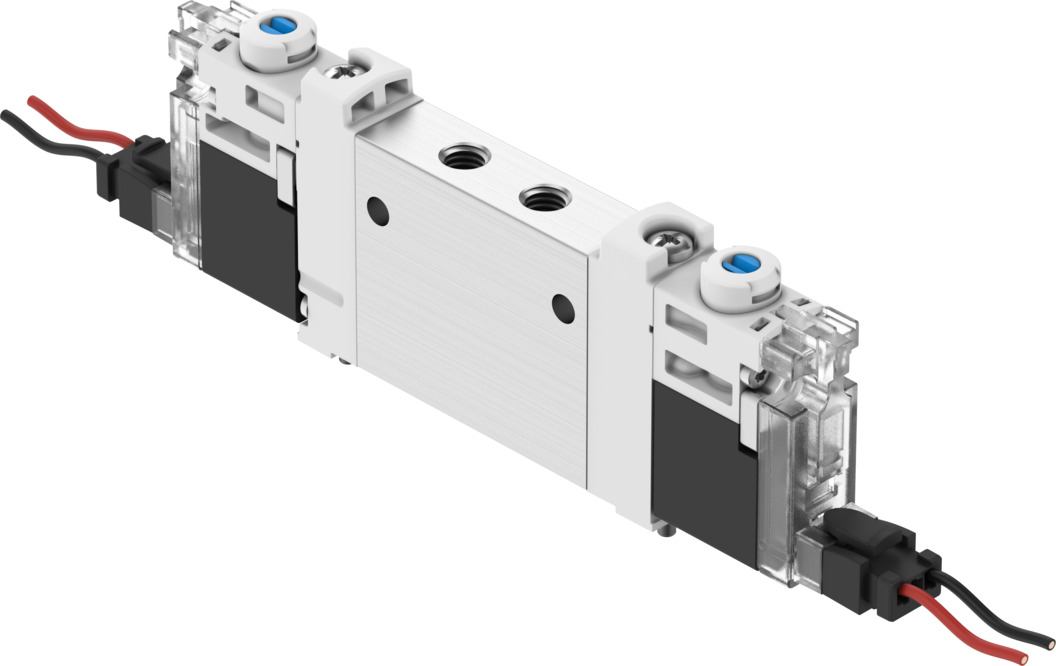

Электромагнитный клапан

VUVG-LK10-T32C-AT-M5-1H2L-W1-S

589280

Цена: по запросу

Стандартный номинальный расход (стандартизирован по DIN 1343) 180 л/мин
Тип приведения в действие Электрический
Функция клапана 2x3/2-ходовой, моностабильный, закрытый
пневматический рабочий порт М5
1
Загрузки
Электромагнитный клапан
Электромагнитный клапан
Электромагнитный клапан
Электромагнитный клапан
Температура окружающей среды -5 °C ... 50 °C
Утверждение признанный в США (OL)
Орган, выдавший сертификат UL MH19482
Данные о характеристиках катушки 24 В постоянного тока: 0,8 Вт
Класс коррозионной стойкости CRC 0 - Отсутствие коррозионного воздействия
Степень защиты Степень защиты IP40
Дизайн Ползун поршня с уплотнительным кольцом
Рабочий цикл 100%
Электрическое соединение 2-проводной... 2x одиночных провода
Функция выпуска отработанного воздуха С возможностью регулирования расхода
Направление потока Необратимый
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA24364 зона III
Ручное управление Фиксирующий ... Не фиксирующий
Материал корпуса Кованый алюминиевый сплав
Уплотнения из материала HNBR ... NBR
Максимальный отрицательный тестовый импульс с 1 сигналом 3000 мкс
Максимальный положительный тестовый импульс с сигналом 0 1600 мкс
Максимальная частота переключения 2 Гц
Температура среды -5 °C ... 50 °C
Монтажное положение необязательный
Примечание по материалам Соответствует требованиям RoHS
Примечание по эксплуатационной и пилотной среде Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой).
Рабочая среда Сжатый воздух до ISO 8573-1:2010 [7:4:4]
Рабочее давление 0,15 МПа ... 0,7 МПа
Рабочее напряжение 24 В постоянного тока
Допустимые колебания напряжения +/- 10 %
Контрольная подача воздуха Внутренний
Пилотная среда Сжатый воздух до ISO 8573-1:2010 [7:4:4]
Пневматическое соединение, порт 2 М5
Пневматическое соединение, порт 4 М5
Вес продукта 50 г
Принцип герметизации Мягкий
Ударопрочность Ударные испытания с уровнем тяжести от 1 до FN 942017-5 и EN 60068-2-27
Отображение состояния сигнала повел
Стандартный номинальный расход (стандартизирован по DIN 1343) 180 л/мин
Время выключения 14 мс
Время включения 12 мс
Символ 00992904
Тип приведения в действие Электрический
Тип крепления На направляющей коллектора... Со сквозным отверстием
Тип пилотирования Пилот приведен в действие
Тип сброса Пневматическая пружина
Функция клапана 2x3/2-ходовой, моностабильный, закрытый
Размер клапана 10 мм
Виброустойчивость Испытание при транспортировке с уровнем опасности от 1 до FN 942017-4 и EN 60068-2-6
круг Перекрытие
пневматический рабочий порт М5
