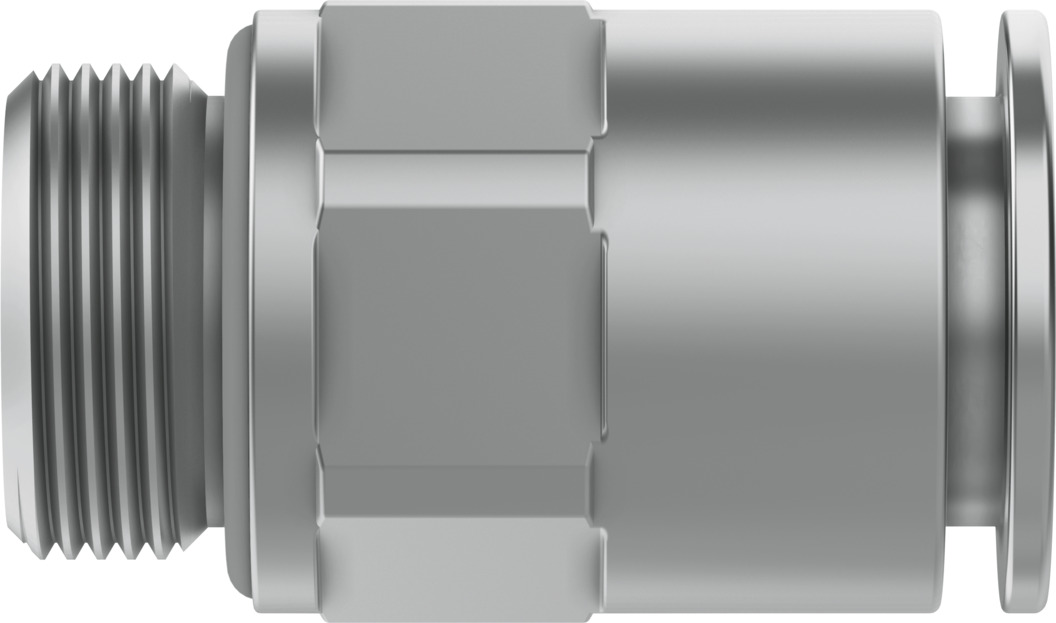

Быстроразъемный фитинг

NPQH-D-G14-Q10-P10

578343

Цена: 400 ₽

Температура окружающей среды °C ... 150 °C
Номинальный размер 8 мм
Рабочее давление, полный диапазон температур -0,095 МПа ... 2 МПа
Пневматическое соединение, порт 1 Наружная резьба G1/4
Пневматическое соединение, порт 2 Для труб наружного диаметра 10 мм
1
Загрузки
Быстроразъемный фитинг
Быстроразъемный фитинг
Быстроразъемный фитинг
Быстроразъемный фитинг
Температура окружающей среды °C ... 150 °C
Орган, выдавший сертификат NSF C0523185
Класс чистых помещений Класс 4 в соответствии с ISO 14644-1
Класс коррозионной стойкости CRC 3 - высокое коррозионное напряжение
Дизайн Прямой дизайн
Материал защитного кольца ПЕЙ
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA 24364-B1/B2-L
Материал корпуса Латунь, химически никелированная
Фиксирующее кольцо из материала Латунь, химически никелированная
Уплотнение резьбы из материала ФПМ
Материальный компонент зажима трубопровода Высоколегированная нержавеющая сталь
Уплотнение трубопровода из материала ФПМ
Монтажное положение необязательный
Номинальный размер 8 мм
Номинальный крутящий момент 7,5 Нм
Примечание по материалам Соответствует требованиям RoHS
Примечание по эксплуатационной и пилотной среде Возможна работа со смазкой
Примечание по рабочему давлению Вода: макс. 0,6 МПа при температуре 0 - 50 °C
Рабочая среда Сжатый воздух до ISO 8573-1:2010 [7:-:-] ... Вода (жидкая, не содержащая льда)
Рабочее давление, полный диапазон температур -0,095 МПа ... 2 МПа
Пневматическое соединение, порт 1 Наружная резьба G1/4
Пневматическое соединение, порт 2 Для труб наружного диаметра 10 мм
Вес продукта 17,5 г
Размер Стандарт
Размер упаковки 10
Подходит для употребления в пищу Смотрите декларацию о соответствии... NSF/ANSI 169
Символ 00997424
Материал упорного кольца ПЕЙ
Допуск на номинальный момент затяжки ± 20%
Глубина ввода трубопровода 18,3 мм
Тип крепления Внешний шестигранник, диаметр 15 мм... Внутренний шестигранник, размер 8 мм
Тип уплотнения на резьбовой пробке Уплотнительное кольцо
